Порядок розрахунку параметрів хвилі прориву

де L2 - довжина другої ділянки, км (тобто від першого до другого створу);

V2 - швидкість руху хвилі прориву на 2-ій дільниці, км / год.

За отриманими даними про хвилю прориву у всіх створах будів-ится графік руху хвилі прориву.

Розглянемо послідовність побудови графіка руху хвилі прориву і оцінки можливої ​​обстановки в зоні катастро-фического затоплення при руйнуванні гідротехнічної спо-вання на наступному прикладі.

В результаті землетрусу на річці повністю зруйнований гідро-вузол (рис. 1.3).

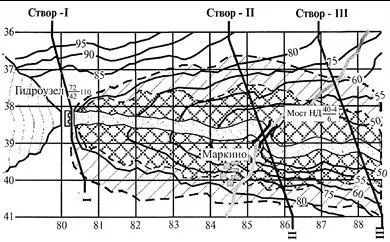

Мал. 1.3. Розрахункова схема ділянки річки

Характеристика водосховища і річки нижче греблі:

- об'єм водосховища WB - 72 млн.;

- ширина водосховища перед греблею В - 110 м;

- глибина водосховища перед гідровузлом Н - 42 м;

- глибина річки нижче греблі - 3,2 м;

- швидкість течії Vб = 1 м / с;

- форма (перетину) долини в створі гідровузла - параболічна;

- річка рівнинна з добре розробленим руслом, заплави вузькі, місцями середні, без великих опорів;

- на ділянці L = 0-25 км i = 0,0012, далі L = 25-45 км i = 0,001.

- параметри хвилі прориву на 45 км ділянки річки і побудувати графік її руху;

- час, протягом якого можлива евакуація населення з населеного пункту Маркино, якщо він розташований на видаленні 30 км від гідровузла, і час використання для евакуації дерев'яного моста, розташованого на відстані 35 км від гідровузла;

- характер руйнувань в населеному пункті;

- час початку рятувальних робіт з використанням плавзасобів, що мають швидкість, допустиму для використання при скоро-сті течії річки менше 1 м / с, і не плаваючою техніки;

- межі можливих затоплень.

Оцінка можливих наслідків затоплення і підготовка вихідних даних для планування заходів щодо захисту населення

Побудова графіка руху хвилі прориву

На основі вихідних даних ділянку річки протяжністю 45 км доцільно розбити на два розрахункових ділянки і три створу. Пер-вий ділянку L1 = 25 км (i = 0,0012) і другий L2 = 20 км (i = 0,001). Пер-вий створ-створ зруйнованої греблі, другий створ - між 1-м і 2-м ділянками і третій створ - в кінці другої ділянки.

Визначаємо параметри хвилі прориву в створі повного руйнування гідровузла (1 створ):

а) Знаходимо висоту хвилі прориву НВI:

б) Визначаємо час проходження хвилі прориву через створ зруйнованої греблі (час повного спорожнення водосховища). Для орієнтовного розрахунку коефіцієнта, що характеризують-ющего форму кривизни водосховища, А приймаємо рівним 2. При параболічної формі русла і заплави в 1 створі коефіцієнт m = 0,6

Знаходимо основні дані руху хвилі прориву на першому навчаючи-стке і параметри, що характеризують її в другому створі, визначаємо:

а) час добігання хвилі до другого створу (t1).

Для річки з добре розробленим руслом, з вузькими заплавами без великих опорів, при ухилі дна i = 0,0012 середня швидкість руху хвилі на першій ділянці дорівнює Vi = 10 км / год.

б) висоту хвилі прориву в другому створі (HBII).

Для цього знаходимо значення відносини часу добігання віл-ни до другого створу t1 до часу повного спорожнення водоймищах-ніліща T1:

Потім по табл. 1.4 знаходимо відповідні цьому ставлення-ня значення інших відносин:
