Жало паяльника може бути будь-якої форми, а товщина залежить від потужності інструменту
Таке нехитре пристосування, як паяльник - має свою конструкцію, і складові частини. Найменшим за розміром, але не за важливістю - є жало. Саме від його якості залежить здатність паяльника виконувати свої завдання.
Властивості робочого наконечника:
- Теплопровідність. Найважливіша характеристика. Саме вона визначає, скільки тепла від нагрівача буде передано в робочу зону;
- Здатність накопичувати теплову енергію. Характеристика в основному пов'язана з розмірами жала. Занадто тонкий наконечник при зіткненні з масивної деталлю моментально віддасть тепло;
- Міцність, а точніше - зносостійкість. Ніхто не збирається забивати паяльником цвяхи. Однак з часом жало зношується - під дією агресивних флюсів або механічним шляхом;
- Захищеність від окислення. Навіть найтонша плівка окислів різко знижує здатність наконечника передавати теплову енергію до місця пайки.
Ідеальним матеріалом для виготовлення паяльного жала (з точки зору теплопровідності) є мідь або її сплави. Зворотний бік місяця - вкрай низька зносостійкість і схильність до корозії.
Пряма протилежність - сталь і нікелеві сплави. Висока міцність, відсутність корозії - але огидна теплопровідність.
Тому виробники випускають наконечники для паяльника з різних матеріалів, підлаштовуючись під запити ринку. А так же не перестають експериментувати з композитними матеріалами, надаючи інструменти все більш високі споживчі властивості.
Основні різновиди тиснув для паяльника
з мідного дроту можна зробити гарне жало
Переважна більшість паяльників комплектуються саме такими наконечниками. Мідне жало досить універсально, має видатну теплопровідність. І що найголовніше - відмінну теплоємність.
Це означає, що при роботі з масивними мідними контактами або спайкою товстого кабелю, накопичене тепло не розсіється по заготівлі, різко знижуючи температуру. Тому, для паяння об'ємних деталей вибираються паяльники з мідним жалом, яке важить кілька сотень грам.
Для його нагрівання буде потрібно багато енергії, але маса наконечника забезпечити стабільну температуру під час роботи.
Існують більш витончені наконечники з міді. Класичний варіант паяльника 40-60 Вт, знайомий багатьом.
За допомогою такого жала можна паяти практично всі, за винятком сучасної елементної бази - планарних мікросхем, SMD модулів та ін. Можна звичайно надати витончену форму наконечника - але тоді жало буде моментально зношуватися.
Головна проблема міді - в її м'якості і низькою термостійкості. При високих температурах поверхню швидко окислюється. Очищення жала традиційним способом ні до чого не призводить. Доводиться зачищати його механічним шляхом, за допомогою напилка або наждачного паперу. При цьому наконечник стрімко зменшується в розмірах.
Для збереження робочого стану поверхні, її покривають тонким шаром припою.
Як правильно залудити жало
Необхідно протерти його вологою губкою, нагріти і зачистити наждачкою або надфілем. Потім занурити в баночку з каніфоллю і розмістити зверху шматочок припою. Олово саме розтечеться по чистій поверхні наконечника.
Ще один спосіб - потерти розігріте жало про дерево, на якому є флюс і припій. Дерево краще вибирати хвойних порід.
Якщо цього не зробити - пайка стає неможливою не залежно від температури нагріву.
Друга серйозна проблема - корозія від агресивних флюсів при високій температурі. Не слід думати, що всьому виною кислотні склади. Каніфоль також згубно впливає на поверхню міді. Згодом, на поверхні утворюються раковини і борозни, які треба шліфувати, знову ж втрачаючи в розмірі.
Проте, при правильному догляді і регулярній заміні, жало з червоного металу показує дуже хороші якості. Тому питання про зняття його з виробництва не варто.
Необгораемие
По суті - це звичайне мідне жало, тільки з покриттям. Для захисту від корозії і обгорання, поверхня нікелюється або сріблиться. Проблема в тому, що нікель має погану адгезію, тому розплавленийприпой до нього не липне.
Тобто класичний варіант - зачерпнув крапельку олова і завдав на контакт, тут не проходить. Ви можете лише прогрівати місце пайки. Необхідна подача припою з боку. На ділі це означає, що обидві руки будуть зайняті. В одній руці паяльник, в інший олов'яна дріт.
Покриття на основі срібла таких проблем не має. Воно прекрасно змочується припоєм і має гарну теплопровідність. Але висока вартість не дозволяє масово випускати такі наконечники. До того ж, сріблення швидко вигорає від високої температури.
Виробники пропонують комплексне вирішення проблеми. Жало покривається нікелем, крім робочого кінчика. На нього наносяться дорожчі покриття, з гарну адгезію. При цьому вартість залишається розумною, а властивості наконечника поліпшуються.

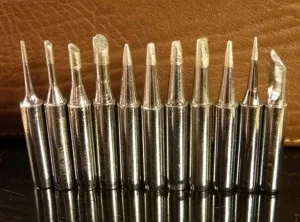

Пропонуються цілі набори тиснув для паяльника, з робочими кінчиками різної форми. З одного боку - доводиться купувати цілу упаковку, з іншого - знос відбувається багаторазово менше.
Ще один варіант - багатошарове жало, в якому використовуються властивості кожного матеріалу саме за призначенням.
Така конструкція виходить недешевої, але служить довго і якісно виконує своє завдання. Питань: як облуди жало паяльника, не виникає, цей процес проводиться в заводських умовах, і повторювати його не потрібно.
ВАЖЛИВО! Жала з покриттям не можна зачищати за допомогою абразиву. Як тільки захисний шар буде пошкоджений - наконечник дуже швидко вийде з ладу.
керамічні
Корпус виконаний з міцної кераміки, наконечник може бути металевим. Кераміка має теплопровідність і теплоємність не набагато гірше, ніж мідь. При цьому вона міцніша і не схильна до корозії. Виготовляючи композитні наконечники, виробники об'єднують кращі якості різних матеріалів в одному виробі.
Паяльники з керамічним жалом зручніше, дозволяють не відволікатися на регулярну очистку. Але представник так званої «старої школи» воліють мідні наконечники. Хоча, для роботи з сучасними радіодеталями SMD форм-фактора, мідь підходить як слон для посудній крамниці. А ось паяльник з тонким керамічним жалом - в самий раз.
Можна використовувати властивості кожного матеріалу саме там, де вони проявляються найбільш яскраво. У складених жалах скомпоновані два, три, або чотири матеріалу. Наприклад, сталь - у вигляді сердечника для міцності. Мідь - як теплопроводящей матеріалу від нагрівального елементу до робочого кінчика. Нікель - покриття від корозії. Наконечник виконується з срібного сплаву для кращої адгезії до припою.
З урахуванням мінливих умов пайки, розумно мати вдома паяльник зі змінними жалами. Головне - підібрати діаметр і глибину посадки наконечника в нагрівальний елемент.
Стабілізатор температури тиснув
Зрозуміло, одного якісного матеріалу недостатньо. Необхідно, щоб на кінчику жала підтримувалася оптимальна температура. Для цього в його тіло може бути вбудований датчик. Такий варіант ідеальний для підтримки постійної температури в зоні пайки.
Насправді, така схема потрібна лише при роботі з елементної базою, чутливої до перегріву. Тоді на жалі виставляється температура не кілька градусів вище, ніж точка плавлення припою, і можна паяти без остраху пошкодити деталі. У більшості конструкцій застосовується більш проста схема - з попередньою установкою температури без об'єктивного контролю.
Регулятор температури жала може бути вбудованим в корпус (якщо схема харчування паяльника індукційна), або винесено в окремий блок. На якість робіт це не впливає. Тим більше що переважна більшість робіт виконуються, підбираючи паяльник по потужності, тобто «на око».
Для такого випадку пропонуємо подивитися наступний матеріал:
З чого зробити якісне жало для паяльника
Для виготовлення буде потрібно:
- Доступ до токарного верстата або знайомий токар;
- Мідний прут 6-8 мм діаметром;
- Кілька грамів срібла.

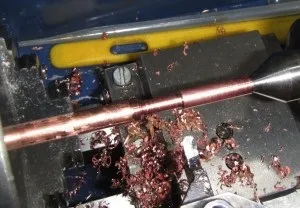

Робимо основу. Мідний пруток формуємо в тримач для жала.
На торці висвердлюємо отвір глибиною 10-15 мм під різьблення М4. Відповідно, нарізаємо внутрішню різьбу.
У ювелірній майстерні замовляємо срібний пруток діаметром 5 мм і довжиною 10 см. Це не забере багато коштів, тим більше що якість металу не має значення, можна взяти найдешевше срібло, хоч технічне з контактів. Відрізаємо від нього шматок завдовжки 2 см, нарізаємо різьблення М4, укручуємо в основу і надаємо кінчика необхідну форму.

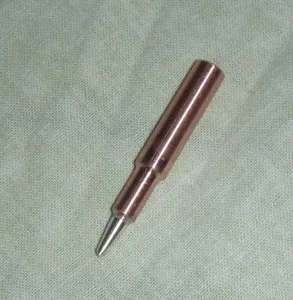

Після обробки отримуємо чудову композитне (складене) жало. Мідь поставляє тепло на срібний кінчик. Срібло має відмінну адгезію, тому припій липне до нього, як клей.
Єдиний недолік - срібло з часом згорає, або розчиняється в припої. Це відбувається не так швидко, але при інтенсивній роботі раз у півроку наконечник доведеться міняти.
У холодному стані він легко викручується, а в гарячому сидить дуже щільно в різьбовому з'єднанні.
