Залізобетонні перемички - визначення і призначення
Залізобетонні вироби (ЗБВ) користуються широкою популярність в будівництві завдяки надійності і довговічності конструкції. Поєднання металевої арматури і бетону дозволяє приймати навантаження як на розтяг, так і на згин. Саме завдяки цьому залізобетонна конструкція дозволяє давати високоефективні результати.

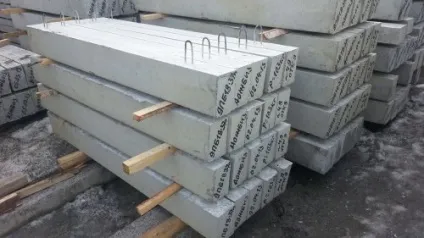

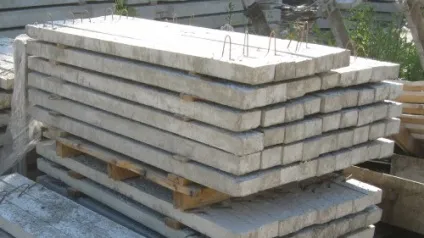

Фото залізобетонних перемичок
Залізобетонні перемички - це вироби з бетону і арматурної сталі, які в повній мірі використовують у будівництві будинків будь-якого типу. Їх пряме призначення - перекриття прорізів у стінах (наприклад, для дверних прорізів або віконних) для перенесення на них ваги конструкції. Додатково їх можна використовувати при будівництві будь-якого об'єкта, де є можливість їх застосувати (паркани, огорожі, каркаси і т.д.).

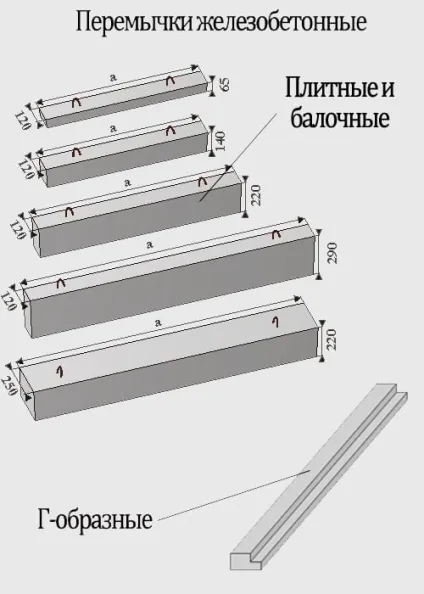

типи перемичок
Типи ЗБВ перемичок - Плитні Брускові Балочні Фасадні
Відповідно до стандарту, існують такі типи перемичок:
- Плитні (ПП) - ширина більше 25 см.
- Брускові (ПБ) - ширина до 25 см.
- Балкові (ПГ) - г-образні.
- Фасадні (ПФ).
Крім надійності, яка, без сумніву, важлива в першу чергу під час перекриття перемичками, необхідно також подумати про комфорт, який вони можуть порушити. Зараз мови йде про можливе «містку холоду», який може виникнути при недостатньому або неправильному утепленні зовнішніх стін, дверних або віконних прорізів.
Утеплення і пристрій ЗБВ перемичці всередині стіни
Утеплюючи перемички залізобетонні для вікон або будь-якого іншого отвору, необхідно запам'ятати, що досягти якісного результату можна лише за умови, що шар теплоізоляційного матеріалу буде не менше 10 см. Це необхідно для того, щоб коефіцієнт теплопередачі стіни і перемичок збігалися. В якості теплоізоляційного матеріалу рекомендується використовувати мінеральну вату або пінополістирол.
Таблиця розмірів
Перемички залізобетонні по ГОСТ 948-84 шириною 12 см повинні мати плоский каркас, 25 см - просторовий. Відповідно до ГОСТу їх можна використовувати для перекриття прорізів будівель будь-якого призначення і в умовах дії агресивного середовища.
Незважаючи на невеликі розміри і вагу, дана конструкція здатна витримати великі навантаження. Розмір перемичок залежить від розміру отвору, для якого вони будуть використовуватися. Основні характеристики розміру для звичайних перемичок: довжина (L), ширина (b), висота (h) і обсяг вироби.
- Основні характеристики розміру для балкових перемичок: довжина (L), ширина (b), висота (h), висота чверті (h1) і обсяг вироби.
- Основні характеристики розміру для фасадних перемичок: довжина (L), ширина (b), висота (h), висота чверті (h1), довжина опорної зони «а» і обсяг вироби.
Також важливо дотримуватися розміри обпирання перемички. Для віконного і дверного отвору до 1,5 метра він повинен бути не менше 12,5 см; 1,8 метра - близько 20 см; для великих отвір допустимо використовувати перемички не менш 25 см.
Серія та маркування
Як і всі ЗБВ, перемички піддаються маркування, яка абсолютно однакова для всіх залізобетонних елементів. Маркування перемичок безпосередньо залежить від вимог ГОСТ і складається з набору цифр і букв в певному порядку, які наносяться на торцевій / верхній стороні кожного виробу. Маркування можна розшифрувати так:
маркування залізобетонних перемичок
- Перша цифра - розмір поперечного перерізу.
- Букви - тип перемички (наприклад, перемички бруски залізобетонні).
- Числа до дефіса - довжина перегородки в дециметрах (округлена).
- Числа після дефіса - значення навантаження в кН / м (округлене).
Також в кінці маркування може пляшок зазначено, що в перемичці присутні анкерні кріпильні випуски (позначається літерою «а») або монтажні петлі (буква «п»); на ступінь підвищеної щільності бетону вказує буква «П».
Типова серія залізобетонних перемичок - 1.038.1-1, для великих прольотів 1.225-2.
Розрахунок перетину бетонних перемичок
Таблиця перетинів для стандартних перемичок
При виборі залізобетонних перемичок слід розраховувати на навантаження від перекриттів і тиск свежеуложенной кладки, що відповідає 1/3 при теплій погоді і прольоту цілком в зимову пору року. Важливо: допустимо лише при наявності виступів.
Розрахунок складається з таких етапів:
- Визначення навантаження, яка діє на перемичку.
- Визначення максимального згинального моменту.
- Підбір перерізу перемички.
Визначити навантаження на перемичку можна від ваги кладки або власної ваги металевої перемички. Для проведення такого типу робіт краще звернутися до професіоналів, так для того, щоб зробити точний розрахунок знадобляться певні знання і навички.
Установка і монтаж залізобетонної перемички

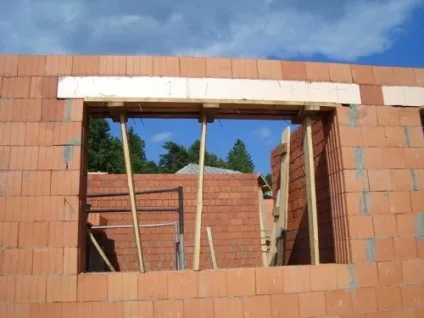

Приблизно так виглядає утеплення ЗБВ перемички у віконному отворі
Установку залізобетонних перемичок проводять строго після кладки за допомогою водяного рівня, для забезпечення правильності монтажу. Для кожного типу перемичок передбачена своя система монтажу:
- Брускові - встановлюють в несучих стінах, беруть на себе навантаження від перекриттів.
- Плитні - встановлюють в самоутримних стінах, сприймають тільки навантаження стіни, на яку не спираються.
При установці перемички повинні монтуватися в строгому дотриманні положення по відношенню до інших елементів конструкції. Перемички до 2 метрів можна укладати вручну, для перемичок довше 2 м необхідно використовувати кран. Монтаж необхідно проводити згідно з рекомендаціями ГОСТ і СНИП. Для збільшення міцності стиків шви бажано армувати сіткою.
