Збір навантажень на фундамент

Уявіть собі ситуацію, яка іноді зустрічається в наш час. Приходить людина в будівельну компанію і каже: "Я хочу замовити у вас будівництво цегельного двоповерхового будинку з гаражем. Тільки в мене одна умова. Так як я маю невеликим бюджетом, не могли б ви побудувати будинок без фундаменту, його все одно ж не видно? " Як ви думаєте, що йому можуть відповісти? З ймовірністю у 99% відповідь буде звучати так: "Вибачте, але це не можливо, адже фундамент - це основа будь-якого будинку. Без якої він просто розвалиться".

Дійсно, фундаменти є головними конструкціями практично для будь-якої споруди. І тому до них повинні пред'являтися особливі вимоги. Зокрема їх підбір потрібно виробляти виключно за розрахунком, в якому враховується майбутній вага конструкцій, що спираються на фундамент. Іншими словами, необхідно провести збір навантажень на фундамент.

Загальне навантаження на фундамент складається з наступних навантажень:

Сюди входять вага конструкцій даху (крокви, лати, залізобетонна плита покриття і т.д.), вага покрівельного "пирога" (утеплювач, профнастил, металочерепиця, ондулін тощо), а також снігове і вітрове навантаження.

Про те, як збирається навантаження на покрівлю. Ви можете знайти на даному сайті.

Іноді до цих навантажень додається тимчасова - вага людини в процесі обслуговування покрівлі, рівна 100 кг / м 2.

2. Міжповерхові перекриття.

До цього розділу відносяться вага несучих елементів перекриття (залізобетонні плити перекриття, дерев'яні та металеві балки), вага елементів покриття підлоги і обробки (дошки, ламінат, лінолеум, штукатурка стелі і т.д). Крім цього, тут необхідно враховувати тимчасові навантаження від перегородок, людей, меблів і т.д.

Про те, як це робиться, ви можете дізнатися зі спеціальної статті, де розглянуті приклади збору навантажень на перекриття.

Зазвичай тут враховується вага несучих елементів перекриття і теплоізоляційного матеріалу (маніпулюють, пінополістирол, керамзит і т.д.). Рідко до них додається цементно-піщана стяжка.

Тимчасова навантаження для горищного приміщення - 70 кг / м 2.

4. Підвальне перекриття.

Якщо підлога першого поверху спирається на стіни, то його необхідно враховувати при зборі навантажень на фундамент. У тому випадку, якщо підлога влаштований по грунту, то він передає навантаження безпосередньо на грунт, а не на фундамент. І, отже, його враховувати не потрібно.

Дана навантаження виходить підсумовуванням наступних мас: конструкції перекриття (ж / б плита, балки і т.д.), "пиріг" статі (ламінат, паркет, Ц / П стяжка, гідроізоляційні і теплоізоляційні матеріали), тимчасові навантаження (перегородки, люди, меблі і т.д.).

Примітка: для того, щоб перенести перераховані вище навантаження на фундамент необхідно знати вантажну площа. Вантажна площа - це навантаження, яка сприймається несучими конструкціями. Наприклад, для будівлі з двома несучими стінами, розташованими на відстані 5 метрів один від одного і, на які спирається перекриття, вантажна площа для кожної стіни буде дорівнює 2,5 · 1м = 2,5 м 2. Потім ця цифра множиться на навантаження, виражену в кг / м 2 для того, щоб отримати кг або, іншими словами, отримати ту вагу, який повинен сприйматися фундаментом. Якщо ж ви хочете отримати рівномірно розподілене навантаження (кг / м), то просто розділіть цю величину на 1м.

У тому ж випадку, якщо у вас 4 несучих стіни при тих же умовах, то вантажна площа на стіни збирається наступним чином.

Ну, а якщо будинок забезпечений внутрішніми несучими стінами, то необхідно скласти 2 вантажних площі з кожного полупролета. Але про це в прикладі нижче.

5. Вертикальні конструкції.

До таких конструкцій відносяться несучі стіни і колони, а також, власне, фундамент.

Далі розглянемо приклад збору навантажень на стрічковий фундамент.

Приклад збору навантажень на фундамент

Початкові дані:

Передбачається будівництво житлового 2-х поверхового будинку з холодним горищем і двосхилим дахом. Спирається даху проводиться на дві крайніх стіни і одну стіну під коником. Підвал не передбачений.

Місце будівництва - м Нижегородська область.

Тип місцевості - селище міського типу.

Розміри будинку - 9,5х10 м по зовнішніх гранях фундаменту.

Кут нахилу даху - 35 °.

Висота будівлі - 9,93 м.

Фундамент - залізобетонна монолітна стрічка шириною 500 і 400 мм і висотою 1 900 мм.

Цоколь - керамічна цегла, товщиною 500 і 400 мм і висотою 730 мм.

Зовнішні стіни - газосилікат щільністю 500 кг / м 3. товщина стіною 500 мм і висотою 6 850 мм.

Внутрішні несучі стіни - газосилікат щільністю 500 кг / м 3. товщиною стіни 400 м і висота 6 850 мм.

Перекриття і дах - дерев'яні.

Конструкції, які могли б затримати сніг на даху, не передбачені.

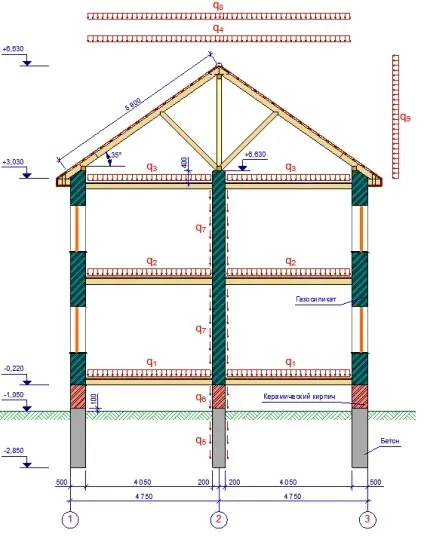

Розріз будинку, з діючими навантаженнями.

потрібно:

Зібрати навантаження на центральну стрічку фундаменту, розташовану під внутрішньої несучою стіною, якщо вантажна площа від перекриття 4,05 м 2. а від даху - 5,9 м 2.

Збір навантажень на внутрішню несучу стіну.

Визначаємо навантаження, що діють на 1 м 2 вантажної площі (кг / м 2) всіх конструкцій, навантаження яких передається на фундамент.
