Зазор між поршнем і циліндром - в чому секрет несправності

Як тільки ви завели двигун і вам почувся звук, схожий на стукіт, а потім, коли двигун прогрівся він пропав, або трохи стих, це означає, що прийшла пора для перевірки зазору між поршнями і циліндрами. А це Говорити те, що в руки потрібно взяти в руки інструмент і почати розбирати ГБЦ.

На Вашу думку чи може бути щось спільне між людиною і мотором машини. Маленька людина, не може вам розповісти або поскаржитися вам на якусь біль або занепокоєння. Тільки за збігом часу він починає говорити і може вам щось пояснити. Точно так і мотор машини, коли він новий, він працює і йому нічого не заважає. Але знову ж таки проходить якийсь проміжок часу і він починає повідомляти про будь-які проблеми. Це можна зрозуміти по звуку видаваному їм. А точніше по стуку деталей які знаходяться всередині.

У цього стуку можуть бути різні проблеми походження. Це може як распредвал так і колінвал стукати або будь-які інші деталі. Як згадували раніше можливо це зазор між поршнем і циліндром. Саме про таку проблему двигуна піде сьогодні мова. Потрібно знати, що рано чи пізно стукіт з'явиться і цю проблему необхідно буде вирішувати, а не відкладати на потім.

Які зміни можуть бути з зазором між поршнем і циліндром

При правильній експлуатації мотора з часом природним шляхом звужується зазор між цими деталями. Відбувається це через те, що під час експлуатації при високих температурах працюють деталі. Крім цього, ще причинами вознікновнія такої проблеми є неправильне регулювання рухомих деталей, перевантаження температури, перекіс циліндрів. Ви знаєте те, що блоки циліндрів виготовляють найчастіше з алюмінієвого матеріалу, у яких переважає подвійний коефіцієнт розширення, в порівнянні з легованих чавуном.

Причиною зменшення зазору між описаними деталями, є напівсухе тертя, через що збільшується температура деталей блоку циліндрів. Згодом мастило пропадає і зазор зникає через появу задір на поршні.

Для визначення стану блоку циліндрів проводять діагностику, після якої виносять вердикт про ремонт циліндрів і елементів поршневої групи двигуна. Але повністю сказати на скільки поршні, гільзи та інші деталі деформувалися можна при повному розібрання ГБЦ. Якщо ви дійшли до поршневої групи можна починати дефектовку циліндрів і поршнів. Прилади якими вимірюють діаметри називаються мікрометр застосовують для поршнів, а Нутрометри застосовують при вимірюванні діаметрів циліндрів.

Чи існують якісь норми відповідності поршнів і циліндрів

В общем-то для цього і робиться промер зазору між поршнем і циліндром, щоб купити поршні такого класу, якого і циліндри. Але може бути і так, що зазор перевищує розмір 0,15 мм. то потрібно підібрати поршень до циліндра, з найбільшим близьким значенням до розрахункового розміру. Спочатку потрібно робити розточення циліндрів з максимальним наближенням близькому до цифр ремонтного розміру. Але ще необхідно не забути залишити припуск близько 0,03 міліметра для хонингования поверхні циліндрів після розточки. Тільки після цього всього можна купувати поршні. Під час хонингования потрібно витримувати діаметр, щоб при устанавліваніе поршня зазор входив в межі допустимої максимальної цифри зазору нових деталей 0,045 міліметрів.

Мікрометр служить для визначення розміру поршнів, а Нутрометри для визначення розміру циліндрів. При покупці поршнів до циліндрів потрібно враховувати не тільки номінальний або ремонтний розмір, а також потрібно знати і вага поршнів. Він може бути нормальним, а може більше або менше на п'ять грам. До ремонтних поршнів потрібно підбирати ремонтні кільця ремонтних розмірів. Тільки після всіх потрібних проведених маніпуляцій з зазором між цими деталями, ви швидко підберете необхідні розміри, і після розточування встановіть поршень.

Причини зміни зазору між поршнем і циліндром

Чому так відбувається? Начебто намагаєшся експлуатувати двигун згідно з інструкцією. Масло моторне заливаємо як радить виробник. Чи не шкодуємо грошей на те щоб двигун був завжди "нагодований", так як кажуть виробники.

Але все ж є причини зміни зазору:

Навіть під час правильної експлуатації мотора, не може вам з точністю пояснити чому з'являється збільшення зазору між цими двома деталями. Потрібно пам'ятати, що всі деталі працюють в екстремальних умовах, тобто при високих температурах. Тому уникнути зміни властивостей металу не вийде, можна лише відсунути ненадовго, але уникнути не вдасться. У поршня з часом починають зношуватися природним шляхом канавки для кілець, отвори під палець і ін.

Причинами можуть стати несправності з'являються під час експлуатації двигуна: перегрів мотора незафіксований, неправильно врегульовані рухомі деталі, перекіс мотора, поганої якості моторне масло, потрапляння в моторне масло палива або охолоджуючої рідини та інші причини. Всі ці проблеми, що виникають призводять до утворення такого зазору, який не відповідає заданим параметрам.

До чого може привести виникла проблема зазору між поршнем і циліндром

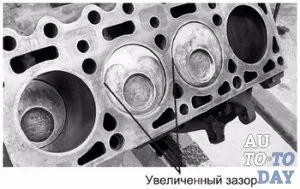

Збільшений за розмірами зазор може привести до стуку, до поганої компресії двигуна, збільшення витрати масла, і до поломки двигуна. А ось зменшений зазор може привести до появи задір на циліндрах, перегріву деталей блоку. Як при збільшенні зазору, так і при його зменшенні знадобиться ремонтувати поршневу групу. Тут без варіантів. Можна звичайно задуматися про придбання нового мотора. Але дешевше буде якщо зробити ремонт такого роду поломки. Весь процес буде виходити з заміни циліндрів і їх расточке і хонинговании.

Як самостійно перевірити зазор між поршнем і циліндром

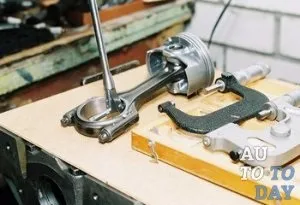

Звичайно, щоб перевірити зазор, необхідно для початку розібрати ГБЦ. Загалом то ви починаєте капітальний ремонт мотора. Так як за результатами діагностики швидше за все з'являться проблеми з розподілвалом, коленвалом, заміною прокладок, підшипників, вкладишів, роботи вам буде більш ніж достатньо. Але сьогодні ми розглядаємо зазор між циліндрами і поршнями. Для початку нам необхідні для вимірювальних інструменту: Нутрометри і мікрометр. Для чого вони потрібні ми згадували раніше. Зупинятися на структурі матеріалу і технології виготовлення деталей ми не станемо. Почнемо вимірювати розміри поршнів.

Як і у циліндрів, у поршнів теж є класифікація по зовнішньому діаметру і їх п'ять класів: A, B, C, D, E. Заміряти діаметр поршня потрібно в районі циліндричної частини спідниці, відстань від днища площині в 52,4 міліметра. Клас поршня ви разгледіте на днище поршня. Відстань між поршнем і циліндром має відповідати певним розрахунковим нормам. Для нових деталей нормою вважається від 0,05 до 0,07 мм. А для деталей були у використанні зазор повинен бути не більше 0,15 мм.

В общем-то для цього і робляться заміри, щоб купити поршні такого класу, якого і циліндри. Але можливо й таке, що зазор перевищує розмір 0,15 міліметрів, то необхідно підібрати поршень до циліндра, з найбільшим наближеним значенням до розрахункового розміру. Спочатку потрібно робити розточення циліндрів до максимально близькому по цифрам ремонтним розміром. Також не потрібно забувати залишати припуск близько 0,03 міліметра для хонингования поверхні циліндрів після розточування. Тільки після цього всього можна купувати поршні. Як тільки ви зробили ремонт циліндрів, починаємо підбирати поршні потрібного ремонтного розміру. Для звичайних моделей моторів вітчизняного виробництва, норма монтажного зазору між цими двома деталями наступна: 0,06-0,08 міліметрів для двигунів 05 і 06, а 0,05-0,07 для двигунів 01 і 03.

Обов'язково при покупці поршнів необхідно приділити увагу на їх масу. Вага одного поршня двигуна не повинен бути менше або більше на 2,5 грам. Це потрібно для того щоб знизити вібрацію мотора при різниці мас зворотно-поступального руху. Всі необхідні розміри поршня і циліндра, а також норми виробника до зазорам для того мотора який у вас можна дізнатися з керівництва по експлуатації саме вашого типу мотора. Бажаємо успіху вам при проведенні замірів зазору між поршнем і циліндром, а також в правильному виборі необхідних деталей.
