Заземлення та занулення в чому різниця відміну в схемі і їх призначення, навіщо потрібно

Функція заземлення та занулення одна - захист людини від ураження електричним струмом. Оголилася Струмовідна жила, стався витік струму на корпус електроприладу, пошкодився корпус розетки - подібна неполадка може привести до неприємних наслідків. Уникнути цього допоможуть розглядаються захисні пристосування, які покликані нейтралізувати небезпечний фактор, забезпечити безпеку людини і його майна. У статті розповімо про заземлення та занулення в чому різниця і схожість, розглянемо їх призначення і схеми монтажу.

У чому різниця між занулением і заземленням

Схема занулення із зазначенням розщеплення на N і РЕ на клемнику щитка

Зручніше за все розглядати відміну заземлення від занулення на прикладі підключення побутових електроприладів. Сучасні будинки обладнані трехпроводной електропроводкою, де провідник РЕ є заземлюючим і не залежить від провідника робочого нуля N. Таким чином, корпус електроприладу, з'єднаний з РЕ-провідником, отримує надійний зв'язок з землею - заземлення.

Старі будівлі мають двопровідне електропостачання, що складається з провідника L - фази, N - робочого нуля. N виводиться від заземляющей шини в загальнобудинкових або під'їзній електрощиті. Спочатку він називається PEN-провідником і може бути розщеплений на N і РЕ.

Яка система надійніше

Для порівняння можна ознайомитися з декількома пунктами:

• Як показує практика, нерідко трапляється обриву або отгоранія нульового проводу в електрощиті, що робить зануляют систему захисту не чинною. У цьому випадку з'являється реальна загроза ураження людини електричним струмом. Щоб уникнути подібної проблеми, місця комутації потрібно періодично оглядати, що створює певні незручності.

Підгорів нульовий провід в розподільному щитку близький до повного обриву

• Заземлювальна система позбавлена ​​від зазначених недоліків, так як РЕ-провідник не бере участі в спільній роботі електропроводки і задіюється тільки при виникненні витоку, щоб відвести струм на землю.
• Пристрій занулення вимагає певних знань і навичок роботи з електричними ланцюгами, що в разі їх відсутності також заподіює деякі незручності, пов'язані з необхідністю виклику електрика.

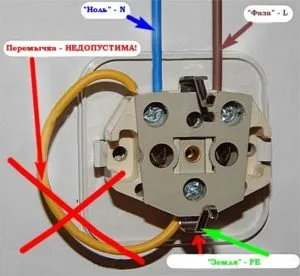

Беручи до уваги викладене, можна зробити висновок, що система заземлення більш надійна і безпечна, тому краще використовувати її. Однак в разі відсутності такої можливості, можна вдатися до альтернативного варіанту. Забороняється проводити занулення безпосередньо в розетці шляхом установки перемички між нульовим роз'ємом і заземляющей скобою. Це створює загрозу для людини (ураження електрострумом) і для побутової техніки.

Пристрій захисних струмових відводів при роботі з трифазним електричним обладнанням

Комутація трифазних споживачів електроенергії відрізняється від підключення звичайної побутової електротехніки, тому пристрій захисних систем здійснюється іншим способом. При цьому не потрібно плутати нульовий або заземлення, який бере участь в системі управління, тобто, задіяний в схему пуску і зупинки агрегату, із захисним провідником, призначеним для відведення небезпечного розряду на землю.

Оформлення, розводка, підключення електроустаткування

Роботи проводяться в кілька етапів:

1. По периметру приміщення облаштовується окрема лінія (траса), виконана з вузькою металевою смуги 40х3 мм або мідного дроту перетином 16 мм.кв.
2. На ній в прихованому місці монтується шина (бажано мідна) з контактними пристроями (шпильками або отворами для болтових з'єднань). Допускається використання металевої шини, але в цьому випадку приварювання шпильок - обов'язкова умова.
3. Ця лінія з'єднується з контуром заземлення або занулення, виведеним окремим проводом від розподільного щита і мають надійний зв'язок з землею або пряму, або через робочий нуль
4. Корпуси всіх споживачів (трифазних електродвигунів) через мідний провід з'єднуються з описаної шиною.

Пристрій занулення допускається тільки в разі відсутності можливості комутації з земляним контуром. У всіх інших випадках правильним вважається тільки захисне заземлення.

Агрегат через мідний провід з'єднаний з шиною, змонтованої від заземляющей траси

Обов'язкове використання додаткових захисних пристроїв

Описані заземлюючі і зануляют системи ефективні при виникненні значних витоків або коротких замикань на корпус електроприладів. Однак для досягнення повної безпеки при обслуговуванні обладнання необхідне застосування додаткових засобів захисту, що забезпечують розрив електричного кола при виникненні порушень їх роботи.

На виробничих підприємствах це можуть бути блоки автоматики (контролю ізоляції БКІ або максимального струмового захисту). Але найбільш поширеними засобами, як на виробництві, так і в побуті, є автоматичні вимикачі і пристрої захисного відключення, які:

• забезпечать знеструмлення електричного кола в разі виникнення неполадок;
• захистять користувача від ураження електричним струмом;
• захистять техніку від загоряння.

Такі прилади можуть мати виконання для однофазних або трифазних систем. Вони бувають:

• однополюсні - встановлюються на одну з ліній (нуль, фаза);
• двополюсні - встановлюються на обидва дроту електропроводки;
• багатополюсні (три і більше) - використовуються при трифазному напрузі.

Практична рекомендація: обидва пристрої ВА і УЗО є засобами захисту, але виконують різні функції, тому бажано застосовувати їх разом.

Схема побутової проводки з РЕ-провідником заземлення та захистом ВА і УЗО

Автоматичний вимикач виробляє відключення при перевищенні струмового навантаження номінального значення, зазначеного на корпусі приладу. УЗО контролює стан електромережі та спрацьовує при появі самих незначних витоків струму.

Практична порада: рекомендується встановлювати ПЗВ в ланцюзі всіх потужних побутових споживачів (10-30 мА) і загальне УЗО в квартирному щитку (300 мА).

Можливі несправності електричної мережі і дія захисних пристроїв при їх виникненні

До уваги користувачів представляється опис найпоширеніших неполадок, що виникають при експлуатації електроприладів. Для зручності розгляду даного питання, інформація зведена в таблицю:

Помилки, допущені при монтажі

Найбільш поширеними помилками при влаштуванні систем захисту бувають такі:

1. Недостатній контакт жили, що з'єднує корпус електроприладу заземлення корпусу. В цьому випадку ефективність захисту зменшується. Забороняється здійснювати контакт з шиною заземлення через скручування. З'єднання має бути тільки болтовим
2. Використання в якості заземлювача трубопроводів опалювальної або водопровідної системи. Витоку струму можуть виявлятися шляхом поразки через воду або дотик до труб. Крім того від цього можуть постраждати сусіди

Застосовувати такий метод не можна - він створює загрозу для людини і його житла

Застосування в якості жили між споживачем і заземлення корпусу алюмінієвого проводу. Може статися окислення і контакт буде втрачений

Неправильна комутація зануляют дроти при розщепленні з робочим нулем (фіксація під один затиск). Можливо отгоранія провідника і вихід з ладу захисту

Пристрій занулення безпосередньо в розетці або в розподільній коробці. При порушенні цілісності або відключення робочого нуля (вийшов з ладу автомат, отгорел контакт), прилад може опинитися під небезпечною напругою.

У разі відсутності спеціальної освіти або навичок роботи з електроприладами, краще довірити пристрій захисних систем досвідченим фахівцям.

Питання, що виникають при оформленні систем захисту

Питання №1. Чи можна зробити контур заземлення під вікнами багатоповерхового будинку і прокласти провід в квартиру?

Теоретично це можливо, але за умови, що для цього є дозвіл керуючої компанії, опір заземлення не перевищує 4 Ом, про що свідчить довідка з відділу стандартизації, а також підтвердження з управління метеорології, що пристрій не порушує блискавкозахист будівлі.

Заземлити квартиру в багатоповерхівці можна, але це складно оформити документально

Питання №2. Чи можна використовувати водяний трубопровід для тимчасового заземлення, поки не влаштовано основне?

Однозначно на це питання не візьметься відповісти ніхто. Краще якийсь час не підключати прилад зовсім, поки не зробиться заземлення або занулення, але як тимчасовий захід наражати на небезпеку себе та сусідів не варто.

Питання №3. Чи дозволяється металеву смугу заземлення заривати плінтусом або укладати в кабель-канали?

Можна, можливо. Це дозволить приховати непривабливий вигляд і задекорувати інтер'єр приміщення.

Питання №4. Чи зобов'язаний електрик з обслуговуючої організації на вимогу мешканців виробляти занулення в квартирах старих будівель, де відсутня заземлення?

Це не є його прямими обов'язками, але якщо до питання підійти продуктивно і спробувати найняти його, як фахівця, то навряд чи хтось відмовиться від додаткового заробітку.

Питання №5. У під'їзній щитку робочий нуль виведений з клемника, поєднаного з загальним нулем, що походить із загальнобудинкового розподільного щита. Чи можна від вільної клеми вивести зануляют провід?

Звичайно можна. Це буде те саме розщеплення, про який говорилося в статті. Причому в даному випадку воно буде зроблено абсолютно вірно. Потрібно тільки зробити хороший контакт і прокласти провід гранично акуратно.

На закінчення можна зробити висновок: Створити захисну систему можна в будь-якому випадку, за будь-яких обставин. Головне, щоб вона була грамотно і надійно влаштована і покладені на неї функції ефективно виконувалися в повному обсязі.
