Засувки - конструктивні особливості, принцип роботи, сфера застосування
Конструкція засувок:

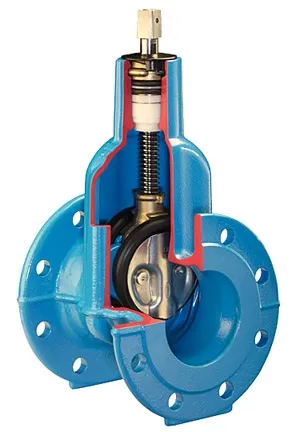

По конструкції запірного органу засувки можна розділити на клинові і шиберні засувки.

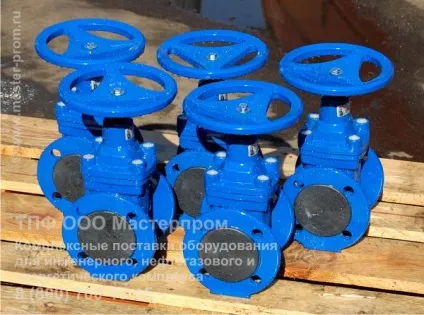

Засувки з гумованим клином є модифікацією клинових засувок. Засувки з гумованим клином мають гладкий повний прохід, завдяки чому в момент перекриття робочого потоку не виникає сильного тертя. Прогумований клин засувки покликаний забезпечувати високі показники герметичності і міцності, а також безперебійну роботу запірної арматури, навіть при різких перепадах температурного режиму. Ще одна риса, характерна для засувок такого типу, - низькі крутний момент при управлінні.
Шиберні засувки є різновидом паралельної засувки. Шиберні засувки застосовуються в тих випадках, коли допускається односторонній напрямок потоку робочого середовища і не потрібна висока герметичність запірного органу. Вони призначені для встановлення як запірні пристрої на трубопроводах, що транспортують каналізаційні стоки, шлами та інші, забруднені механічними домішками середовища. Іноді затвор виконується ножовим для руйнування частинок в робочому середовищі, в цьому випадку засувки називаються шиберними ножовими.
Велике значення для роботи і області застосування засувок має розташування ходового вузла. Він може бути розташований всередині засувки в робочому середовищі або поза порожниною корпусу. Іншими словами, засувки бувають з висувним штоком і з невисувними штоком.
Засувки з висувним штоком:
У засувках з висувним штоком різьблення шпинделя і ходова гайка розташовані зовні корпусу арматури. Шпиндель нижнім кінцем з'єднаний з затвором і при обертанні ходової гайки для відкриття засувки здійснює разом з затвором тільки поступальний переміщення, при цьому верхній кінець шпинделя висувається на величину ходу затвора. Для можливості переміщення шпинделя ходова гайка піднята над верхньою частиною кришки (тобто над сальником) приблизно на величину ходу затвора в конструкції, яку називають бугельних вузлом.
Перевагами такої конструкції є відсутність шкідливої дії робочого середовища на ходової вузол і вільний доступ для його технічного обслуговування, а отже менший знос сальникового ущільнення і більш висока надійність різьбовій пари і сальника.
Недоліком таких засувок є збільшення будівельної висоти і маси за рахунок виходу шпинделя з кришки не менше, ніж на діаметр проходу і необхідність з цієї причини при монтажі залишати вільне місце для виходу шпинделя.
Засувки з невисувними штоком:
У засувках з невисувними штоком ходова різьба знаходиться всередині порожнини засувки і при відкриванні шпиндель не висувається з кришки, зберігаючи своє початкове положення по висоті. Ходова гайка в цих засувках з'єднана з затвором і при обертанні шпинделя для відкриття проходу як би навертається на нього, тягнучи за собою затвор.
У засувках з невисувними шпинделем ходової вузол занурений в робоче середовище і тому схильний до дії корозії і абразивних частинок в робочому середовищі, до нього закритий доступ і відсутня можливість технічного обслуговування під час експлуатації, що призводить до зниження надійності роботи ходового і сальникового вузлів.
У зв'язку з цим такі засувки мають обмежене застосування - для трубопроводів, які транспортують мінеральні масла, нафта, воду, не засмічений твердими домішками і не мають корозійних властивостей. Оскільки в засувках з невисувними шпинделем утруднені спостереження і догляд за ходовим вузлом, вони не рекомендуються для відповідальних об'єктів.
Перевагою такої конструкції є менша будівельна висота, що робить доцільним їх застосування для підземних комунікацій, колодязів, нафтових свердловин і т.д.
Основні переваги засувок:
- порівняльна простота конструкції, малий гідравлічний опір;
- відносно невелика будівельна довжина;
- симетричність засувки дозволяє пропускати робочий потік в будь-якому напрямку;
- можливість застосування в різних умовах експлуатації, висока герметичність;
- безколодязна установка, тривалий термін служби при несприятливих умовах;
- можливість ремонту і заміни комплектуючих при їх поломці або зношуванні;
- низький крутний момент при управлінні електроприводом;
Сфери застосування засувок:
Засувки використовуються переважно в магістральних трубопроводах, в системах житлово-комунального господарства, газо- та водопостачання, нафтопроводах, об'єктах енергетики і багатьох інших, для перекриття робочих середовищ з високою температурою і тиском.
Компанія Мастерпром реалізує засувки. класифікуючи їх за сферами застосування. опалення, теплопостачання та ГВП. холодну і питне водопостачання. каналізація та водовідведення. пожежогасіння. паперово-целюлозний промисловість, трубопроводи нафтопродуктів, абразивних матеріалів, промислових рідин. Виробники засувок Jafar, Stafsjo, Hawle, Orbinox, МЗТА, Гранар знаходяться на ринку трубопровідної арматури досить давно, якість продукції і терміни поставки виправдані помірними цінами, вся продукція сертифікована і відповідає міжнародним стандартам.
Автоматизація засувок, додаткова комплектація:
Використовуючи власні виробничі можливості і напрацювання, компанія Мастерпром предлагет свої послуги по автоматизації трубопровідної арматури - установці електроприводних обладнання імпортного та українського виробництва. Для стикування електроприводу і засувок з ручним управлінням використовуються спеціальні стикувальні вузли для засувок з гумованим клином, і червячно- підшипникові вузли для шиберних засувок з висувним штоком.
Так само можливе подовження штока засувок у випадках, коли установка електроприводу безпосередньо на засувку неможлива, наприклад, через вузького колодязя. Серія подовжувачів штока ШФВ (шток фіксованої довжини для арматури з висувним шпинделем) дозволяє встановлювати привід на висоті до 3500 мм, серія подовжувачів штока ШТН (шток телескопічний для арматури з невисувними штоком) дозволяє регулювати точку монтажу електроприводу в межах 500 мм при максимальній висоті в 3500 мм.
Для автоматизації безколодезной засувки компанія Мастерпром розробила спеціальну колонку управління. яка дозволяє встановлювати електропривод на висоті 500 - 800 мм над землею.
