Застосування бородків, вибивачів, Кернер і зубил

Для пробивання отворів в листовому металі застосовують борідки, а для вибивання штифтів, шпильок, заглушок, пробок і т. П. - вибивання. Як ті, так і інші, мають плоский робочий кінець (рис. 1, А, Б). На відміну від бородків вибивання мають не конічну, а циліндричну форму.

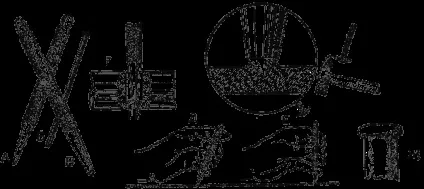

Мал. 1. Борідки, вибивання і кернери: А - борідок; Б - вибивання; В - кернер; Г - використання борідка як вибивання; Д - установка кернера; Е - накернівавіе отвори; Ж - надмірно розплющений верхній кінець інструменту.

Вибиваючи бородком шпильку або пробку, треба бути обережним, щоб не зіпсувати (не розширені) отвір, з якого видаляється деталь. Тому краще користуватися не бородком, а вибиванням потрібного діаметру (рис. 1, Б).

Кернер - це той же борідок, але й по всьому, загостреним під кутом 60 °, Цей інструмент застосовується для розмітки масивних металевих деталей, а також для наколювання центру під свердло (рис. 1, Б). Інструмент встановлюють перпендикулярно до площини керненія, кернер тримають пальцями лівої руки. У момент удару молотком положення кернера фіксують мізинцем (рис. 1, Е).

Чи не застосовуйте кернер як вибивання, так як на торці вибивати предмета утворюється конічне поглиблення.

Бойки і робочі кінці Кернер і бородків завжди тримайте правильно заправленими. Якщо бойок розплющився від ударів, його слід обпиляти з невеликим звуженням і закругленням у верхній частині.

Для рубки металу застосовується зубило (рис. 2, А). Різновид зубила з більш вузькою різальною кромкою - Крейцмейселі (рис. 2, Б) служить для прорубанія канавок і пазів.

Мал. 2. Зубило і Крейцмейселі: А - зубило; Б - Крейцмейселі; В - робота зубилом; Г -рубка листового металу в лещатах; Д - положення зубила при рубці металу в лещатах; Е - прорубание канавки перед вирубкою металу.

Робоча частина зубила має ріжучу кромку, заточену під кутом 60-70 °. Більш тупа заточка застосовується при обробці твердих металів, наприклад сталі, а більш гостра кромка краще при обробці м'яких металів (мідь, алюміній, цинк).

Для рубки заготовку міцно закріплюють у лещатах таким чином, щоб лінія розмітки, по якій метал буде рубатися, була на рівні верхнього краю губок лещат. Рубати починають з правого боку заготовки, тримаючи зубило так, щоб фаска всією площиною спиралася на поверхню губок (рис. 2, Д).

Немає потреби занадто міцно стискати зубило, так як ліва рука служить тільки для його напрямки.

Під час рубки потрібно дивитися на ріжучу кромку зубила, а не на бойок. Молоток слід тримати у самого кінця ручки. Влучність і сила удару молотком по зубилу залежить від тренування. Треба мати на увазі, що при рубці більш ефективні кілька ударів середньої сили, ніж один дуже сильний.

Розрубувати товстий листовий метал, прутки і дріт потрібно на ковадлі, масивної плиті або рейці. Необхідно мати на увазі, що ковадло зазвичай робиться з такого ж матеріалу, як і зубило, і гартується приблизно до такої ж твердості, тому їх зіткнення під ударом шкодить обом.

Розрубувати заготовка повинна щільно прилягати до опорної поверхні, інакше частина сили удару буде йти на її випрямлення. При розрубанням тонкого листового металу під заготовку потрібно підкладати пластину з незагартованої стали. Товсті смуги і дріт надрубують з двох сторін (в загальному приблизно на половину товщини) і, перегинаючи то в ту, то в іншу сторону, ламають.

Круглі прутки слід попередньо надрубіть по колу, а потім, повертаючи пруток, завдавати сильних ударів до повного разрубания.

Вирубуючи заготовку з листа, спочатку легкими ударами роблять надруби уздовж всієї лінії розмітки, а потім сильними ударами прорубують матеріал наскрізь (рис. 2, Е).
