Засоби контролю і діагностики мікропроцесора

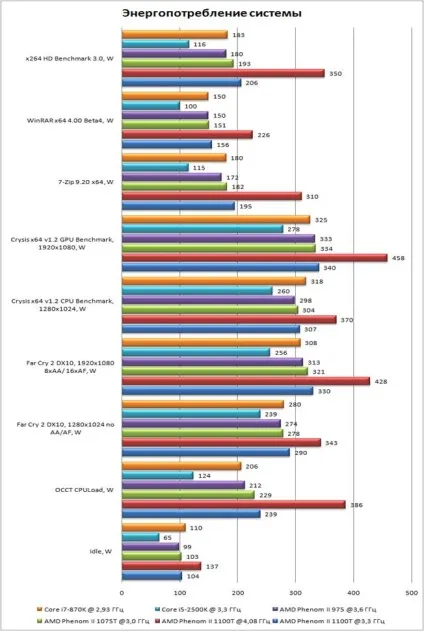

Майже у всіх режимах системи на процесорі Intel Core i7-870 і всіх тестованих процесорах AMD показують порівняні значення енергоспоживання. А явним лідером тут стає процесор Intel Core i5-2500K, який в парі з набором логіки Intel P67 виявляється куди менш ненажерливим, в порівнянні як з платформою Intel попереднього покоління, так і з нинішньою платформою AMD. При цьому розгін AMD Phenom II 1100T відчутно піднімає енергоспоживання системи у всіх режимах роботи
Організація діагностики внутрішньої пам'яті.
Внутрішня пам'ять ПК - це:
1. ДОЗУ (динамічне ОЗУ / DRAM) - пам'ять на конденсаторах.
2. Кеш-пам'ять на тригерах (6-8 транзисторів / біт) - статичне ОЗУ (SRAM).
3. ПЗУ - ROM BIOS (можлива флеш-пам'ять).
4. ППЗУ - CMOS RTС, незалежна пам'ять на КМОП-транзисторах.
Організація пам'яті ДОЗУ.
Банк - це комплект інтегральних схем, що забезпечує необхідну розрядність ШД.
- ШД 64-х розрядна
- ША 36-ти розрядна
Pentium 4: ДОЗУ типу DirectRAMBUS (назва фірми) від мінімум 128 Мб до 2 Гб за допомогою здвоєних каналів.
· ЕСС-коригувальні коди - корекція одиночної і виявлення подвійної помилки на шині даних, 64 інформаційних розряду + 8 контрольних - розрядність ЕСС. ЕСС використовується і для великих кеш.
2. ROM BIOS (флеш): перевірка контрольної суми по модулю 256 (байтная) на рівність 0.
· RAS # - стрибає рядки;
· CAS # - стрибає стовпчика;
· Refresh memory - "освіження пам'яті" - регенерація (циклічна порядкова перезапис з холостими циклами без CAS #). Діапазон періодів регенерації - 8-64 мс.
Типи і характеристики ДОЗУ.
1. FРM - Fast Page Mode - швидкий сторінковий обмін (порядковий). Час доступу 65 нс, всередині 35 нс. Конвеєр 5-3-3-3.
2. EDO - Extended Data Out - має регістр-засувку, зменшується час CAS # до 25 нс. Конвеєр 5-2-2-2. Це 72-х контактні SIMM і DIMM.
3. BEDO - Burst EDO - працює по фронту CAS #, 5-1-1-1.
4. SDRAM - Synchronous DRAM - працює на частоті системної шини, 5-1-1-1.
1. Режим суміжних циклів (BACK-to-BACK), 5-1-1-1-1-1-1-1.
2. КЕШ на кристалі DRAM - SDRAM. 4-х і 16 Мбіт - в 16-ти кілобайтний КЕШ 128 бітної внутрішньої ШД.
3. EDRAM (Enchased DRAM) - 4 Мбита КЕШ - 8 КБ, 2048 біт внутрішньої ШД.
Найбільш поширені інтегральні схеми DRAM від 1 до 256 Мбіт, від 45 до 250 нс. від 1 до 36 біт висновків на корпусі. Суворої маркування немає.
· Порушення контактів сусідніх ланцюгів сторонніми предметами;
· Збої (вимагають повтору тестування);
· Невідповідність швидкодії елементів пам'яті частоті системної шини, параметрам налаштувань setup;
· Помилки усередині інтегральних схем модуля.
Засоби тестування бувають:
1. Вбудовані (POST);
2. Офлайн (Еверест, Checkit, Sandra і ін.).
Основні тести пам'яті DRAM.
1. Група з 4-х тестів, які працюють за алгоритмом: по осередках з нульовим / одиничним значенням пробігає "1" / "0" вліво або вправо з виконанням читання з порівнянням.
2. Шахматка - осередки завантажуються чергуються кодами (всі 0, все 1), потім виконується читання з порівнянням.
5. Тест регенерації - наприклад, перемикання 4-го біта 61h-порту означає виконання регенерації. Перевіряти перемикання біта з 0 в 1 або назад.
Для більш достовірного контролю працездатності пам'яті розроблено близько 30 тестів. Кожен тест має свої виявляють здібності:
· Слабкі, середні, хороші - за рівнем;
· Помилки в накопичувачах, дешифратор, тимчасові параметри - за приладами.
Крім того, тести пам'яті діляться на групи, пропорційні перевіряється обсягом пам'яті:
· Пропорційні N, де N - розмір тестируемой пам'яті;
· Пропорційні N 2;
· Пропорційні N 3;
· Пропорційні N 3/2;
Система дозволяє вмикати або вимикати кеш, щоб отримати реальні часові характеристики пам'яті.
Алгоритм тесту ДОЗУ.
1. Визначити обсяг пам'яті (базова, додаткова) і її тимчасові характеристики.
3. Вибирається ділянку тестування з урахуванням часу тесту, зайнятість пам'яті, тип пам'яті.
4. Замінити обрану ділянку в вільний буфер для зберігання.
5. Записати константи тестування в тестований ділянку.
6. Виконати побайтное читання з порівнянням тестованого ділянки.
7. У разі необхідності повторити для інших констант.
8. Відновити тестований ділянку. Якщо необхідно, виконати пункти для інших ділянок.
Додаткову пам'ять можна тестувати:
· Через Windows-функції модуль АPI.
UART має 10 програмованих однобайтовим регістрів, які задають: 1. швидкість передачі (від 2-х до 115500 бод); 2. довжину переданого слова (від 5-ти до 8-ми біт);
2. виконується перебір різних швидкостей обміну. 3. встановлюються різні типи контролю. 4. встановлюються різні довжини слів.
