Засоби індивідуального захисту, ізолюючі протигази

протигази шлангові

Шланговий протигаз захищає органи дихання, зору, шкіру обличчя від впливу шкідливих речовин. Протигаз повністю ізолює свого користувача від навколишнього його повітря і подає придатний для дихання повітря з чистої зони в лицьову частину протигаза за допомогою шланга.

Застосування даного протигаза необхідно під час наявного нестачі кисню в повітряному середовищі - менше 17%. А також шланговий протигаз використовується за умови, якщо спостерігається концентрація висока концентрація шкідливих речовин (понад 0,5%) або якщо їх склад не відомий.

Наприклад, під час проведення робіт по ремонту або очищенню ємностей, які призначені для зберігання хімічних продуктів, колодязів, підземних матеріалопроводів, димоходів, підвальних приміщень, де є тенденція до скупчення шкідливих і небезпечних газоподібних речовин.

З огляду на спосіб подачі повітря для дихання, шлангові протигази виділяють моделі самоусмоктувальних дихальних апаратів, коли користувач протигаза вдихає повітря за рахунок сили своїх легких, а також є дихальні апарати, в яких попередньо очищене повітря подається примусовим шляхом повітродувкою, вентилятором або за допомогою компресорної лінії.

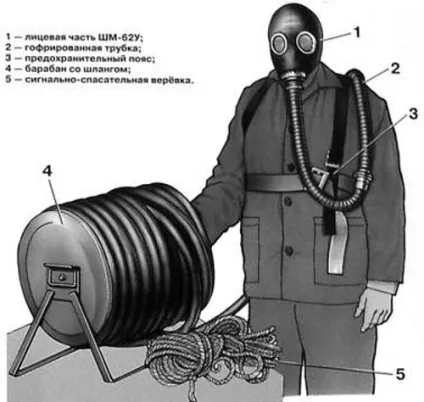

До складу безнапірного самовсмоктуючого шлангового протигаза ПШ-1 входить лицьова частина, або шолом - маска ШМП-1, ШМ-62У і дві послідовно з'єднаних Гофротрубки, до яких кріпиться шланг загальною довжиною 10 метрів.

У комплектації даного протигаза також є запобіжний пояс, що складається з ременя, плечових лямок і сигнально - рятувальної мотузки.

Для зручності зберігання і транспортування шланг, як правило, намотують на барабан. А у внутрішню частину барабана укладають комплектуючі.

Основним принципом дії шлангового протигаза є те, що сам працівник всмоктує через шлаг чисте повітря для здійснення дихання з явно чистої зони. При цьому повітря, що видихається, викидається в атмосферу за допомогою клапана видиху. Цікаво те, що даний протигаз не має обмежень у часі захисної дії для людини. Максимальна маса протигаза, як правило, дорівнює 16-ти кг.

Воздухонапорний шланговий протигаз ПШ-20РВ має два варіанти виконання: протигаз з 20-метровим і 40-метровим Повітропідвідні шлангами. Відмінною рисою даного протигаза є те, що придатний для дихання повітря, який забирається з чистої зони, ручний повітродувкою по шлангу передається під лицьову частину.

Протигаз шланговий ПШ-1 (ПШ-1Б)

Протигаз шланговий ПШ-1 є безнапірним приладом ізолюючого типу, призначеним для захисту людських органів дихання, зору, а також особи від негативного впливу шкідливих домішок в повітрі будь-якої концентрації. Умови експлуатації даного протигаза включають менше 17% -го рівня вмісту кисню в повітряному середовищі, більше 0,5% концентрації шкідливих паро- і газоподібних домішок.

Протигаз шланговий ПШ-1 є безнапірним одноканальним ізолюючим дихальним апаратом, в якому чисте повітря, придатний для дихання, надходить під лицьову частину за допомогою самоусмоктування за допомогою шланга, що має протівоаерольний фільтр і знаходяться в чистій зоні. Користувач видихає за допомогою клапана видиху, який знаходиться в лицьовій частині.
До складу протигаз ПШ-1 входить комплект лицьових частин (2 протигазну шолом - маски ШМП різних ростові), дві послідовно з'єднані трубки, з якими з'єднаний армований шланг загальною довжиною 10 м, фільтруючий елемент, який відповідає за очищення вдихуваного повітря від частинок пилу. Також даний протигаз комплектується запобіжним поясом зі зручними плечовими лямками, за який кріпиться шланг, є також сигнально - рятувальна мотузка довжиною 12-15 метрів, штир, який тримає кінець шланга, оснащеного фільтруючою коробкою, в чистій зоні. Протигаз укомплектований мішком для зберігання.

Області застосування шлангового протигаза різні - це галузі промисловості і комунального господарства. Наприклад, дані протигази використовуються для проведення робіт в різних ємностях, цистернах і колодязях. Даний засіб захисту дихальних органів людини рекомендовано використовувати для короткочасних робіт незначною тяжкості. Умови експлуатації шлангового протигаза наступні: температурний діапазон становить від -30ºС до 50 ºС, розташування чистого повітря в 10-метровому діапазоні від місця роботи. Гарантійним терміном зберігання є 3 роки. Причому гарантійний термін мотузки становить 1 рік. Протигаз призначений для одночасного використання однією людиною.

Шланг з Гофротрубка довгою 10м;
Маска протигазу АП-7 для ПШ1 2шт;
Підсумок;
Активний фільтр, пасивний фільтр;
Підвісна система;
Сигнально-рятувальна мотузка;

Протигаз має два виконання:

ПШ-1 - з Повітропідвідні шлангом, згорнутим в бухту;

ПШ-1Б - з Повітропідвідні шлангом, закріпленим на барабані.

Повітря, придатний для дихання, подається під лицьову частину з чистої зони по шлангу в процесі дихання працюючого. Час захисної дії не обмежена.

Відповідність вимогам стандартів.

Технічна характеристика протигаза шлангового ПШ-1

Протигаз герметичний при надмірному тиску повітря, Па (мм вод. Ст.)

Протигази ізолюючі шлангові призначені для захисту органів дихання, очей і шкіри обличчя людини від будь-яких шкідливих домішок в повітрі, незалежно від їх складу і концентрації, а також для роботи в умовах нестачі кисню в повітрі робочої зони. Застосовуються в різних галузях цивільної промисловості, в сільському і комунальному господарствах для роботи в: ємностях, колодязях, відсіках, цистернах, резервуарах і замкнутих обмежених обсягах. Протигази ПШ-2 комплектуються наступними масками: ШМП-1, ПМ-88 і МАГ.

Залежно від конструкції воздухоподающей лінії протигази можуть виготовлятися у виконанні безнапірному (самовсмоктування) і у виконанні напірному (примусової подачі повітря).

ПШ-20РВ (ЕРВ) з Повітропідвідні шлангом довжиною 20м (барабан на підставці з закріпленим шлангом)
ПШ-20 РВ-2 (ЕРВ-2), ПШ-40РВ (ЕРВ) з двома Повітропідвідні шлангами довжиною 20м і 40м (барабан на підставці з закріпленим шлангом довжиною 20м і додатковим шлангом в мішку довжиною 20м)
Протигази ПШ-1С, ПШ-1Б, ПШ-1Б-20 являють собою безнапірні одноканальні дихальні апарати, під лицьову частину яких повітря надходить по армованому шлангу в процесі дихання працюючого (самовсмоктування).
Протигази ПШ-20 РВ (ЕРВ, РВ-2, ЕРВ-2), ПШ-40 РВ (ЕРВ) представляють собою воздухонапорние ізолюючі дихальні апарати, в яких повітря для дихання подається по армованому шлангу ручної повітродувкою (РВ) або електровоздуходувкой (ЕРВ) із зони чистого повітря. В протигазах ПШ-20 РВ-2 (ЕРВ-2) повітря надходить в подмасочное простір двох працюючих одночасно за двома армованим шлангах. Час роботи в протигазах обмежується фізіологічними можливостями людини.

Конструктивні особливості шлангових протигазів виробництва ВАТ «Тамбовмаш»:

1. Пояс особливої конструкції доповнено плечовим ременем з бавовняної стрічки, що виключає сповзання плечових лямок з плечового суглоба.

2. Поясні та наплічні пряжки виготовлені іскробезпечного матеріалу.

3. Довжина сигнальної мотузки збільшена на 2 м для можливості застосування в різних екстрених ситуаціях.

4. Повітропідвідні армований гумовий шланг не береться здавлення і перегинів при випадковому закриття люка або падінні на нього важких предметів.

5. Алюмінієвий кронштейн кріплення гофрованої трубки до плечового ременя надійніший і довговічніший в порівнянні з кронштейном з пластмаси, який руйнується після 2-3 разового застосування.

6. Барабан має зносостійке лакофарбове покриття, стійке до впливу води, агресивних середовищ і температури навколишнього повітря.

7. Пломбування виробів забезпечує збереження при транспортуванні і зберіганні.

Протигази шлангові ПШ-20РВ, ПШ-20РВ-2, ПШ-20ЕРВ, ПШ-20ЕРВ-2, ПШ-40РВ, ПШ-40ЕРВ

Протигаз шланговий ПШ-2, що представляє собою воздухонапорний одно- або двоканальний ізолюючий дихальний апарат, призначений для захисту органів дихання, очей і обличчя людини при виконанні робіт в умовах вмісту кисню в повітрі менше 17% об'ємних, шкідливих речовин невідомого складу і концентрацій або при утриманні шкідливих речовин в повітрі більше 0,5% об'ємних в діапазоні температури навколишнього середовища від мінус 30 до плюс 50 ° С. Протигази ПШ використовуються при роботі в ємностях, колодязях, цистернах і т.п.

Складається з повітродувки з електричним або ручним приводом, одного або двох гумових армованих Повітропідвідні шлангів 20 або 40 метрів (два шланга для одночасної роботи двох осіб), одного або двох комплектів лицьових частин, сполучних гофрованих трубок, амуніції з бавовняного, лавсанового або поліпропіленового матеріалу.

Амуніція складається з поясного ременя з плечовими лямками і сигнально-рятувальної мотузки (каната).

Бавовняну амуніцію рекомендується використовувати у вибухонебезпечних умовах, синтетичну (лавсанову або поліпропіленову) - в умовах впливу агресивних середовищ (кислоти, луги тощо) Воздуходувка може бути змонтована в металевому ящику або барабані.

Протигази комплектуються шолом-маскою ШМП або панорамними масками МАГ, ППМ-88.

Протигаз має два виконання:

ПШ-2-20 - одноканальний з Повітропідвідні шлангом довжиною 20 м;

ПШ-2-40 - одноканальний з Повітропідвідні шлангом довжиною 40 м;

ПШ-2-20х2 - двоканальний з двома Повітропідвідні шлангами довжиною по 20 м кожен.

Повітря, придатний для дихання, під лицьову частину подається з чистої зони по шлангу за допомогою установки (повітродувки), що працює від електродвигуна або ручного приводу. При роботі в протигазах завдяки постійній подачі чистого повітря і створення в системі надлишкового тиску виключається підсмоктування забрудненого повітря, запобігає запотівання скла лицьової частини.

Відповідність вимогам стандартів.

Технічна характеристика протигаза шлангового ПШ-2
