На деякий час існування нашого сайту ми поступово публікували статті про всілякі схеми і примочки для автомобілів, але автомобіль, це не тільки 4-х колісні візки без коней, за кермом яких ми провели не одну годину, чим гірше дитячі електромобілі, які також є видом транспорту ну і звичайно розваг для наших малюків.
Сьогодні поговоримо про зарядний пристрій дитячих електромобілів. точніше про одну схему, далі думаю ще повернемося до деяких примочкам для дитячих електромобілів.
Як ми знаємо, дитячий автомобіль є електричним, далі все як у стандартних автомобілях. У більш малогабаритних дитячих авто (триколісні, мотоцикли тощо) застосований акумулятор свинцевого типу з ємністю 4 Ампер / год і напругою 6 Вольт, але зокрема використовується свинцевий акумулятор з ємністю 7-9 А / ч і напругою 12 Вольт. Такі ж акумулятори задіяні в джерелах безперебійного живлення.
Акумулятори мають термін служби не більше 2-х років і то в кращому випадку, хоча вони і свинцеві і побудовані за тією ж технологією, що і автомобільний свинцевий акумулятор, але в банках таких акумуляторів не міститься кислоти в рідкому вигляді, але кислота все-таки тобто, їм намочені фільтрувальні папери, які є електролітом і розміщені між пластинами анод / катод.
Спеціалізовані зарядні пристрої таких акумуляторів не мають функції автоматичного заряду і виключення при повній зарядці, та й швидко виходять з ладу. У цій статті ми поки не будемо робити автоматичний зарядник, але якийсь пристрій, що без проблем може заряджати такі акумулятори - ми розглянемо.

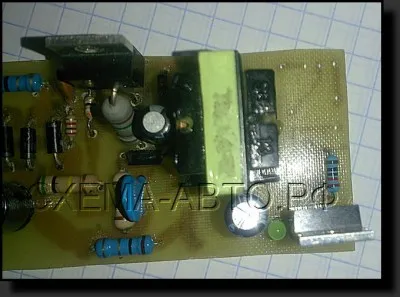

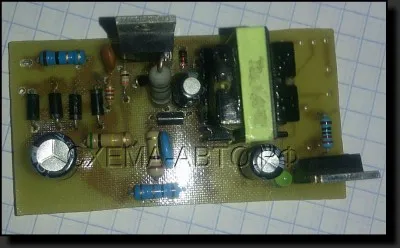

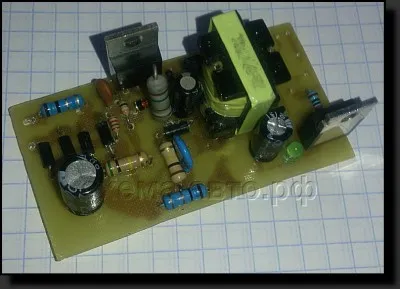

А пристрій з себе представляє простий AC-DC понижуючий мережевий імпульсний джерело живлення, з вихідним напругою 14-15 Вольт при струмі до 600мА. Пристрій на настільки компактно, що без проблем можна помістити його в коробку від сірників.

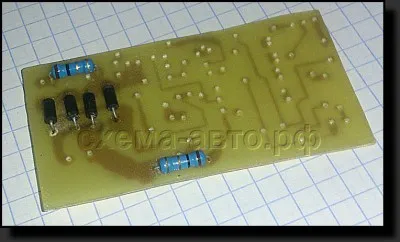

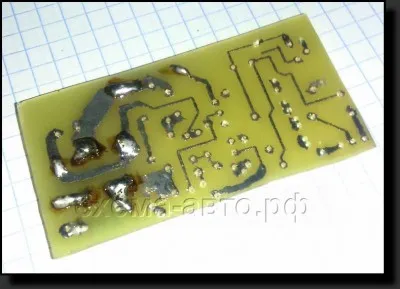

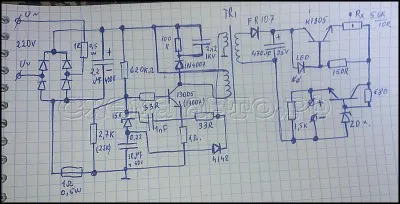

Номінали доводилося підбирати шляхом дослідів «на ходу) тому схема намальована вручну.
Основа схеми - найпростіший блокінг-генератор. 99.9% задіяних компонентів можна знайти в старому комп'ютерному блоці живлення, зокрема задіяні комплектуючі ланцюга чергового живлення 5 Вольт. Саме звідси були взяті такі компоненти, як трансформатор, генератор з усією обв'язкою, інші компоненти можна також знайти в вищевказаному блоці живлення.
Транзистор - основний силовий агрегат, який управляє трансформатором, задіяний транзистор MJE13007 - дуже потужний для такого малопотужного БО, але в комп'ютерних блоках харчування коштують саме такі, тому новий купити сенсу немає.
Сам трансформатор був теж узятий готовий від вартівні, нічого не перемотати, все обмотки заводські. У схемах чергового живлення цей же трансформатор забезпечує стабілізовані 5 вольт, в нашій же схемі стабілізація нема на високому рівні, але вона в якійсь мірі підтримується.
У моєму випадку в схему крім стабілізатора напруги доданий ще і стабілізатор струму, але його бажано прибрати, оскільки максимальний струм блоку живлення не більше 600мА. Вихідна напруга підстрибує до 21 вольт - якщо не задіяти вихідний стабілізатор, який в моєму випадку зібраний всього на одному транзисторі.
У схемі можуть нагріватися тільки транзистори, тому невеликі тепловідводи не завадять.
