Занурення сталевого і залізобетонного шпунта - спеціальні види робіт у будівництві
Сталевий шпунт, застосовуваний при заглибленні в грунт понад 6 м, можна занурювати ударних і вібраційних способами. Для занурення сталевого шпунта ударним способом застосовують два методи.
Перший полягає в попередньому виставленні всього ряду або його частини в направляючі з подальшою добивки шпунта до проектної глибини, при другому методі шпунтові палі забивають відразу на всю глибину.
Шпунтові палі забивають пароповітряним молотом подвійної дії, підвішеним на копрі або до вантажного гака стріло-вого крана. Стріловий кран при знятому або підвішеному молоті можна спочатку використовувати для виставлення шпунта в ряд, а за-тим їм же забивають виставлені палі.
Для попереднього виставлення їх можна використовувати другий кран. Більш економіч-но застосування стреловогокрана з двома гаками, до одного з яких підвішують молот, а другий використовують для подтаскі-вання і виставлення шпунтових паль.
Шпунт занурюють в напрямних сутичках, прикріплених болтами до маякових паль. Для ус-тановки шпунтових паль на місці забивання до верхнього кінця кріплять скобу болтом, що пропускається в заздалегідь просвердлений отвір або стропу тро-сом із захопленнями (рис. 5.7).
На нижньому кінці шпунтової палі закріплюють відтягнення, що попереджає раскачі-вання її при повороті стріли крана. Наступну шпунтову палю встановлюють строго вертикально над зовнішнім пазом попередньої. Після потрапляння її в паз і легких обертальних рухів вруч-ву паля починає під дією власної ваги ковзати по пазу. Щоб дати можливість шпунтової палі з великою швидкістю опускатися вниз, звільняють трос крана від гальма і вже після цього приступають до забивання її молотом.
Попередньо молот і палю центрируют і плавно опускають її так, щоб голова палі входила в паз наголівника або захоплення подбабка. Поки паля не ввійде в грунт, молот працює при змен-шенном пуску пара, а в міру її поглиблення кількість ударів збіль-лічівает.
Для стійкого положення молота на палі до нього прикріплений-ють дерев'яну або металеву раму висотою до 3 м з отвер-стіем у верхній частині для протягування троса крана, до якого під-вешен молот.
Наголовник, що представляє собою сталеву відкритому-ту коробку з покладеної дерев'яною подушкою, підвішують до молота двома болтами і двома сережками так, щоб він міг переміщатися в вертикальному напрямку на 5 см.

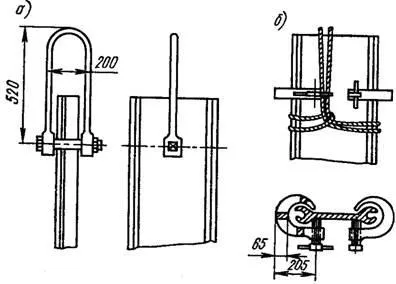

Мал. 5.7. Стропування сталевого шпунта при його підйомі і установці:
а - установка скоби, що закріплюється на шпунтін бол-те; б - строповка тросом із захопленнями
Удари молота можна передавати через наголовник і подбабок, що представляє собою обрізок шпунтової палі, до широких сторо-нам якого прикріплені два швелера, що утворюють захоплення, в який входить забиває паля. Подбабок приєднують до наго-ловніку болтом.
При виконанні робіт краном до гака його буває постійно підвішений пароповітряний молот. Тому необхідно на час підйому і установки шпунта утримувати молот двома тросами-від-тяжкі, один з яких, на випадок обриву будь-якого троса, запасний. Це гарантує від падіння молота і в тому випадку, коли машиніст помилково може підтягнути трос з висячим на ньому мо-лотом вище висоти допустимої довжини відтяжок.
Шпунт можна занурювати в природний грунт або в намитий попередньо шар піску. У першому випадку кожну шпунтову палю забивають слідом за її установкою, а в другому забивання на ділянці ведуть після установки всіх паль.
В останньому випадку з-припиняється час на підйом молота і його відтягування після забивання кожної палі, а також на підйом молота на велику висоту, необхідну для забивання шпунта на значну глу-біну. Крім того, попередня установка шпунтових паль по-зволяет опустити (на час їх установки) молот вниз і забезпечити безпечне виконання робіт.
Для забивання металевого шпунта на невелику глибину (4-5 м) можна застосовувати бескопровие дизель-молоти типу ДБ-45, що роблять 95-100 ударів в 1 хв. Такий дизель-молот кріплять до шпунт трьома штирями і двома болтами, що надягаються на шкво-рень, який вставляють в отвір, заздалегідь просвердлений в шпунті. Час забивання таким молотом шпунтової палі в грунт середньої щільності на глибину 4 м становить 10-15 хв.
Практично вага молота повинен перевищувати вагу забиваної шпунтової палі в 2,5 рази.
Застосовувати копри-крани з підвішеними молотами небажану-кові через низку недоліків. В процесі забивання можуть з'явитися деформації шпунта, потрібно багато часу на допоміжні роботи (доставка і монтаж копра, пристрій рейкових шляхів та ін.). Більш ефективний вібраційний метод занурення шпу-ту. При цьому кожну шпунтову палю занурюють послідовник-но на повну проектну глибину.
Шпунтові палі зетобразной і коритоподібного профілю доцільно занурювати по дві (паку-тами). Для цього палі зетообразного профілю схоплюють спеці-альних стисками, а коритоподібні палі з'єднують по довжині електрозварюванням в декількох місцях або шляхом сильного обтиску замків гідравлічним пресом.
Вібро дозволяють занурювати сталевий шпунт вагою до 1,5 т в водонасичені піщані ґрунти на глибину до 12-13 м, в слабкі пластинчасті глинисті грунти до 10 м. Вібромолотом такий шпунт можна занурювати в водонасичені грунти на глибину до 18 м і в глинисті грунти середньої щільності до 12 м.
Максимально можливу глибину віброзанурення шпунта уточнюють пробним зануренням. Швидкість занурення задають для віброзанурювачів не менше 0,3 м / хв, а для вібромолотом - 0,2 м / хв.
Для занурення шпунтових паль виконують такі опе-рації:
-укладають за допомогою крана палю верхнім кінцем на підстав-ку в положення, зручне для приєднання до неї вібромашини;
-закріплюють верхній кінець палі в наголовники віброзанурювача, і до її нижнього кінця підв'язують два кінця каната довжиною по 12-15 м;
-піднімають палю разом з вібраційною машиною краном і пе-реносят до місця занурення, утримуючи нижній кінець від Раска-чування за допомогою канатів;
-опускають шпунт спочатку до рівня направляючої, а потім до рівня грунту і включають електродвигун вібраційної ма-шини;
-після занурення шпунта до заданої позначки звільняють ві-браціонную машину;
-заводять чергову палю в замок зануреної.
Шпунтові палі типу ШП і ШК довжиною понад 18 м рекоменду-ється піднімати двома кранами. Другий кран необхідний для під-держіванія нижній частині шпунта на стропі до того моменту, поки піднімається паля не займе вертикального положення і строп від неї звільниться.
Для забезпечення проектного положення шпунта перші три палі встановлюють в направляючі з перевіркою їх положення по схилу в двох площинах. Вертикальність положення шпунта в про-процесі його занурення, крім напрямних, потрібно забезпечити розчалками.
Для направлення на замок палі, раніше зануреної, кранів-щик повертає стрілу крана, поєднуючи його з частковим под-емом або опусканням її і подальшим натравлюванням троса.
Заправляти палю в замок можна з поверхні землі, з при-ставной сходи або спеціальних пересувних риштовання (рис. 5.8).

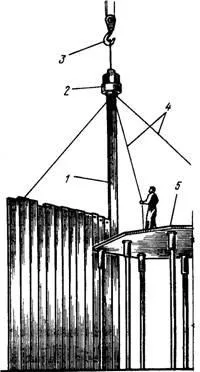

Мал. 5.8. занурення металевого
шпунта віброзанурювачем: 1 - металева шпунтова паля; 2 - віброзанурювач з наголовником; 3 - гак крана; 4 - відтягнення; 5 - підмостки
Легше заводити замок шпунтової палі, раніше зануреної, за допомогою рам-ки-ловителя. Вона являє собою відрізок довжиною 15-20 см шпунта того ж профілю зі зрізаними кулачками і привареними чотирма пальцями для на-садки її на шпунтових палю, суміжну з занурюваної. Коли рамка насаджена на шпунт, до нього щільно приставляють замком знову занурюється палю, і при ослабленні троса крана підвішена шпунтова паля ковзає по рамці, а за-тим по замку зануреної раніше палі.
Після закладу шпунтової палі в замок до моменту занурення в грунт її приводять краном у вертикальне положення.
При зануренні в щільні грунти можливе відхилення шпу-вих паль від вертикалі в площині стінки, веерность, яка об-разуется при попаданні грунту в нещільно з'єднані пази і ви-викликають розклинення шпунтин. В результаті неточного центрування молота або віброзанурювача по відношенню до занурюваної палі вона може відхилятися від проектної площині стінки.
Для через Бежанов таких відхилень рекомендується низ шпунтових паль сере-мовити під кутом так, щоб при зануренні в грунт нижній кінець їх не натискав, а відходив від раніше зануреної палі, а також сле-дить за співвісністю молота (віброзанурювача) по відношенню до шпунтін .
Якщо відхилення при забиванні вийшли на невелику глибину, для усунення веерності відтягують частину шпунтового ряду талью або тросом лебідки, приєднаним через отвір до крайньої палі і вводять чергову, яку занурюють на по-Ловін проектної глибини. Якщо застосовують віброзанурювач, то ряд паль відтягують одночасним-аме з вібрацією, причому трос плавно натягують в сторо-ну, протилежну отклоне-нию ряду до повного його виправ-лення.
Якщо цим прийомом виправити відхилення не вдається, застосо- ють клиновидні палі, изготов-ється з двох поздовжніх поло-вінок шпунтової палі, прикреп-ється внахлестку до вирізане-му за шаблоном листу котельні стали.
Крім зазначених видів откло-нений шпунтових стінок, можуть бути такі дефекти, як відведення шпунта, т. Е. Занурення його ні-же проектної позначки, і свічка - занурення шпунтіни вище проектної позначки.
Відведення може бути викликаний тим, що знову занурюємося паля через несправність зам-кового з'єднання тягне вниз сусідню раніше занурену, зав-дя її на глибину нижче проектної. Для усунення цього дефекту відведені палю нарощують до відповідної довжини.
Недопогруженіе однієї або декількох паль до проектної позначки (свічка) особливо небажано при вібраційному способі занурення без подальшої добивки молотом, що іноді застосо- ють для занурення шпунта в щільні грунти.
Наявність свічки не дозволяє вібратора занурювати наступну палю на необхідну глибину, так як розміри в плані не дають можливості вібропогружа-телю опуститися нижче верху недопогруженной шпунтіни. Для усунення цього дефекту свічку зрізають або чергову за свічкою палю нарощують на величину виступаючої частини свічки, а потім її зрізують до позначки верху шпунтового ря-да. Після цього можна занурювати наступні палі нормальної довжини.
В процесі робіт ведуть контрольні заміри глибини занурений-ня шпунта. Після закінчення забивання ділянки шпунтової стіни не-обходимо закріпити її міцними притискними брусами, а послід-ня, при необхідності, стяжками приєднати до анкерів.
Після занурення шпунта для зменшення фільтрації шпунтова-вих стінок через замкові нещільності зазори в пазах засипають дрібним піском, шлаком, змащують тавотом або відпрацьованим гус-тим мазутом, а при сильно фільтруючих грунтах або при наявності валунів, що не дозволяють занурювати шпунт на глибину більше 2 3 м, за допомогою водолазів укладають біля основи шпунтової стінки мішки з піском, виробляють відсипання або намивання грунту.
Залізобетонний шпунт занурюють в тій же послідовності і такими ж способами, як і металевий. Конструкція паза і гребеня залізобетонного шпунта дозволяє поєднувати паз погру-вантажують палі з гребенем раніше забитої, не піднімаючи її на велику висоту.
При зануренні встановлюють палю гребенем вперед в на-правляться рами, укріплені на шпунтових палях (нижче їх голів) на зануреної частини шпунтового ряду і маякових палях. Напрямні кріплять на готовій частині шпунтового ряду верти-Кальне стисками і болтами, пропускають через заставні трубки в головах парних або непарних шпунтин.
