Заміна патрона в світильнику

Сучасні приміщення не уявити без освітлювальних приладів. Але навіть щоб запалити лампочку, для її підключення до мережі потрібен патрон. А щоб захистити лампу від зовнішніх впливів потрібно плафон, який виконує ще й роль розсіювача. До складу світильників може входити і відбивач, що перерозподіляє світловий потік в одному напрямку.

Усередині світильника прокладається електропроводка, щоб з'єднати вхідні клеми з контактами патронів. Розбирання світильників потрібно:

• відразу після покупки;
• для заміни патронів;
• для відшукання ушкоджень в електропроводці;
• ревізії світильника.

Перевірка і підключення нового світильника

Сучасні люстри, до складу яких входить кілька патронів з лампочками, продаються з не зібраної схемою з'єднання всередині. Це продиктовано тим, що користувач самостійно розіб'є лампи світильника на групи і з'єднає їх так, як йому потрібно. Тому такий світильник потрібно відразу розкрити і виконати з'єднання. Провід до лампочок виконуються кольоровими, нульові провідники - синього (блакитного) кольору. Їх з'єднують разом і знову вмикається нульового провідника схеми живлення.

При одночасному включенні ламп фазні провідники з'єднуються разом і підключаються до фазного провідника мережі, що йде від вимикача. Якщо вимикач з двома клавішами і більш, то фазні провідники від груп лампи, включення яких буде відбуватися одночасно, об'єднуються і підключаються до відповідних проводам від вимикача.

При наявності захисного провідника він приєднується до корпусу світильника.

Не буде зайвим повністю розібрати світильник і отревизировать його. Перевірте, як обробити дроти (не знята чи зайва ізоляція), підтягніть з'єднання в патронах.

Електропроводка в світильниках виконується гнучкими проводами, а в квартирі кабелі - з моножілой, а іноді ще й алюмінієвої. Тому зверніть увагу на підключення світильника до електропроводки. Для цього не годиться зварювання або паяння - з'єднання повинно бути роз'ємним. Якщо провідники світильника не облужени, то зробіть це обов'язково. Або напрессовать на кінці проводів штирові втулкові наконечники. Потім виконати з'єднання з електропроводкою за допомогою клем WAGO або ЗВИ (докладніше про методи з'єднання: «Що краще вибрати, скручування або клеммник для з'єднання проводів?»). Застосування ковпачків ЗІЗ допускається тільки для з'єднання мідних провідників. Наконечники для такого з'єднання не потрібні. Але в цьому випадку відключення світильника для його демонтажу в процесі експлуатації буде утруднено.

Заміна патрона в світильнику

Найслабший елемент світильника - патрон. У сучасних виробах частіше страждає його бічній контакт. Він або відламується, або слабшає, втрачаючи пружні властивості. Як показала практика, підгинати його - марно. В процесі заміни лампочок іноді ламається і центральний контакт.

Перед заміною патрона визначте тип цоколя лампи, використовуваної в світильнику. Поширені два типорозміри: той, що побільше - Е27, трохи менше - Е14. Якщо вам важко визначити тип цоколя - вирушайте в магазин з лампочкою від світильника або знятим патроном. Другий варіант кращий, так як асортимент патронів широкий.

Цоколі ламп, використовуваних в світильниках

Для демонтажу сучасних порцелянових патронів потрібно викрутити два гвинти, причому з боку внутрішньої його порожнини, куди загортається лампа. Викрутити їх просто, складніше буде ввернути назад, так як тримати їх нічим. Зручніше для установки такого патрона на місце використовувати викрутку з магнітним наконечником, або намагнітити стрижень звичайної викрутки. Для цього його стосуються постійним магнітом. Можна утримувати його на стрижні до тих пір, поки гвинт не потрапить в різьбу. Якщо для заміни патрона світильник зняти зі стелі, процес піде швидше.

Сучасний фарфоровий патрон

Якщо дроти, підключені до патрона, гнучкі - Чи не перетягуйте їх. Контактний гвинт може перерізати провідники.

Заміна старих карболітовими патронів чорного кольору іноді вимагає повного розбирання світильника. Модифікацій їх багато: настінний, стельовий або підвісний.

Підвісна карболітовими патрон

Карболітовими патрон з елементами кріплення плафона

Послідовність розбирання така:

1. Викрутити лампу.

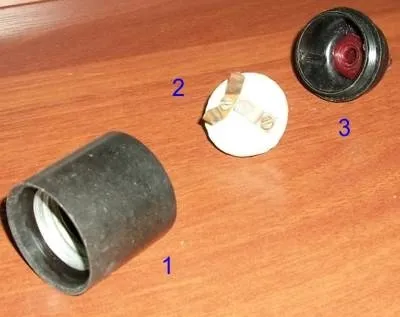

2. Викрутити частина патрона, в яку вкручується лампа (№1 на малюнку). При цьому керамічну вставку з контактною групою (№2) потрібно притримати пальцем.
3. Вийняти керамічну вставку, від'єднати від неї дроти.
4. Залежно від способу кріплення дна патрона або відкрутити плоску гайку, або вивернути дно, якщо воно тримається на різьбі. При цьому не допускати обертання проводів разом з нею.

Розбирання карболітовими патрона

Збірка проводиться в зворотному порядку. При установці контактної групи вона повинна потрапити в спеціальні пази в корпусі дна патрона. Перед закручування зовнішньої частини керамічну вставку притримайте пальцем, щоб вона не вийшла з пазів.

Заміна проводів в світильнику

У більшості світильників і люстрах провідники прокладені всередині порожнин трубок, на яких тримаються патрони. Міняти їх доводиться, якщо в процесі неодноразових переробок довжина проводів стає недостатньою. Або, якщо ізоляція плавиться або підгорає в результаті впливу робочої температури всередині світильника при застосуванні ламп розжарювання, або в результаті слабшання контактів в патроні.

Для заміни виберіть провід з такою ж товщиною ізоляції і перетину. Інші можуть не увійти в порожнину замість старого. Нові дроти приєднуються до старих. Для цього краще використовувати пайку, з'єднавши з її допомогою жили проводів. Потім старі провідники витягуються з порожнини, на їх місце будуть затягнуті нові дроти. Якщо з'єднання буде ненадійним і розірветься, то прокласти нові дроти можна буде тільки за допомогою кондуктора.

Для кондуктора підійде тонка сталевий дріт, можна використовувати ту, через яку затягуються кабелі в гофру. Дріт заводять в порожнину для провідників, прив'язують до неї нові дроти і затягують усередину.
