Заміна фільтра тонкої очистки ваз 2110 своїми руками, masteravaza

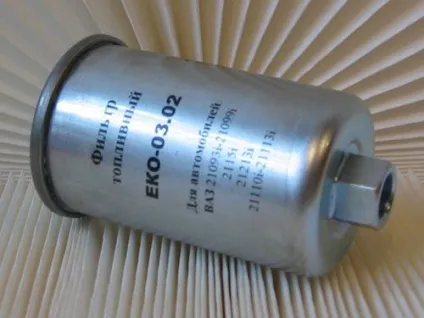

Фільтруючий елемент тонкого очищення бензину ваз 2110 з кріпленням на різьбових штуцерах

Заміна фільтра тонкої очистки на ваз 2110 рекомендується заводом - через тридцять тисяч кілометрів пробігу. Однак стан фільтруючого елемента в чому залежить від якості заливається в бак бензину: чим бензин брудніше, тим швидше фільтруючий елемент засмічується.
Поява ривків при русі машини спочатку відчутні на високих оборотах двигуна, а згодом і на знижених оборотах означають, як правило, що фільтр ваз 2110 засмітився. Виконати самостійно таку просту операцію може будь-який власник авто.
Необхідно лише знати, де він розташований, і як його зняти. Щоб не ворожити на кавовій гущі, яким чином кріпиться фільтр на вашій машині, наведемо приклад обох типів кріплення.

Фільтруючий елемент тонкого очищення бензину ваз 2110 з кріпленнями на засувках

призначення

Призначення паливного фільтра тонкого очищення полягає в очищенні пального від смол, пилу і бруду, конденсату потрапляє в бензин з ємностей (паливних баків і т.д.), де зберігалося і перевозилося паливо. Поява перерахованих типів забруднень провокують хімічні процеси.
Розглянемо, якої шкоди вони завдають вашій машині:

• Смоли засмічують жиклери паливної системи, утворюють нагар на свічках запалювання
• Конденсат викликає утворення іржі (корозії металу), а взимку заважає запустити мотор, оскільки просто замерзає в паливній системі
• Пил і бруд теж забивають паливопровід і викликають утворення нагару на свічках і клапанах і т.д.

Типи фільтруючих елементів

Розрізняють два типи фільтрів - грубої і тонкої очистки, наша інструкція як свідчить назва, написана для тонкого очищення.
Існує два види фільтруючих елементів тонкого очищення ваз 2110 відрізняються типом кріплення:

• Різьбове з'єднання (перше фото зверху)
• З'єднання пластиковими засувками з дротяними сережками (друге фото зверху статті)

Почнемо з першого виду

Щоб замінити на ваз 2110 фільтр тонкого очищення з нарізним сполученням, підготуйте потрібний інструмент, потрібні інструменти ви легко знайдете в стандартному наборі, нічого специфічного не потрібно.
треба:

• Ріжкові ключі на «19», «17»
• Головка або ключ на «10»
• Порожня ємність під бензин з широкою горловиною (відро підійде)
• Змінний фільтруючий елемент
• Хрестова викрутка

Потім виконуйте таку послідовність дій:

• Закотити машину на естакаду або яму, підйомник теж годиться
• Обов'язково зніміть «мінусову» клему з акумулятора, після зниження тиску бензину в топливопроводе (така обережність допоможе запобігти виникненню статичної електрики, і можлива поява іскри)
• Зниження тиску в паливній системі запобіг розприскування палива при знятті фільтра, інакше ризикуєте облитися з голови до ніг, що дуже неприємно

знижуємо тиск

• Застопорівают машину стоянковим (ручним) гальмом і включаємо нейтральну передачу
• вимикаємо запалювання
• Знімаємо запобіжник або реле бензонасоса
• Заводимо мотор і нехай працює, поки не затихне сам через вироблення палива в паливній системі
• Включаємо стартер на три секунди
• Тепер можна спокійно роз'єднувати паливну систему

• Для цього і знадобиться хрестова викрутка
• Застопорівают авто ручним гальмом і включаємо «нейтралці»
• вимикаємо запалювання
• Відкручуємо гвинти, що кріплять кришку люка, розташовану над бензобаком і знімаємо її

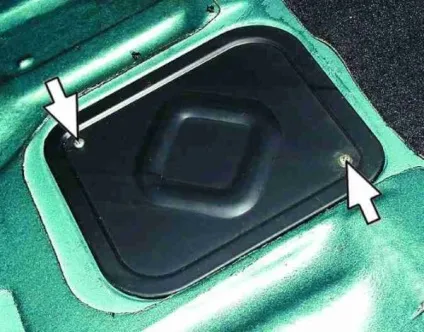

Відкручуємо кришку люка

• Від'єднуємо колодку (роз'єм) з проводами бензонасоса ваз від загального джгута проводів, пальцями віджимають пластмасову засувку

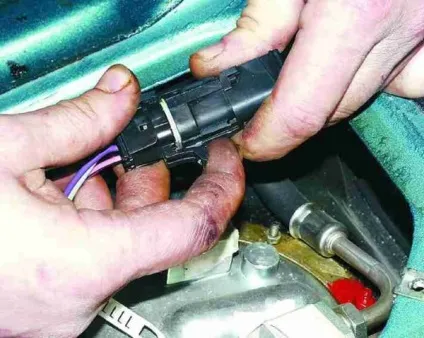

Віджимаємо засувку і від'єднуємо роз'єм бензонасоса

• Заводимо мотор і нехай працює, поки не затихне сам через відсутність бензину в паливній системі
• Запускаємо стартер на три секунди
• Тепер можна спокійно переходити до зняття фільтра
• Головне після закінчення робіт не забути під'єднати назад колодку бензонасоса

знімаємо фільтр

Після зниження тиску в паливній системі одним з перерахованих вище способів, робимо наступне:

• Ключиком на «19» утримуємо корпус фільтра, і поступово відвертаємо ключиком на «17» штуцер з різьбленням, стравлюють бензин в підготовлену ємність

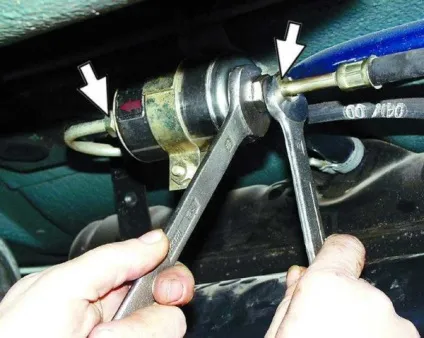

Ключем на «17» відкручуємо штуцер, а ключем «19» притримуємо фільтр

• Тим же способом відкручуємо другий штуцер
• Ключем «10» (або головкою) послаблюємо хомут, що кріпить бензиновий фільтр

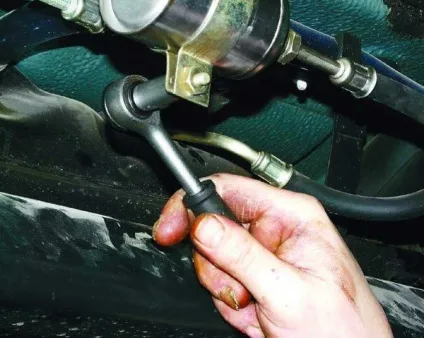

Послаблюємо хомут, що кріпить фільтр

• Дістаємо фільтр тонкого очищення з хомута
• Перед зняттям варто запам'ятати напрямок руху палива через фільтр
• Для цього на його корпусі є стрілка, що вказує напрямок руху бензину
• Якщо раптом ви не звернули увагу на стрілку, то при установці стрілка нового паливного фільтра повинна дивитися по ходу руху бензину (до лівого борту машини).
• Знімаємо з наконечників шлангів кільця ущільнювачів

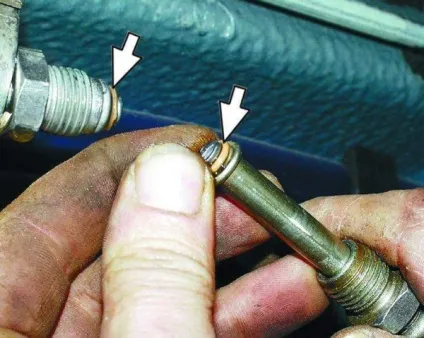

Стрілками вказані гумові колечка ущільнювачів

• Перевіряємо їх стан
• Втратили пружність (еластичність) або порвані кільця замінюємо
• Встановлюємо новий фільтр тонкого очищення
• Стрілка на його корпусі повинна дивитися в напрямку руху палива

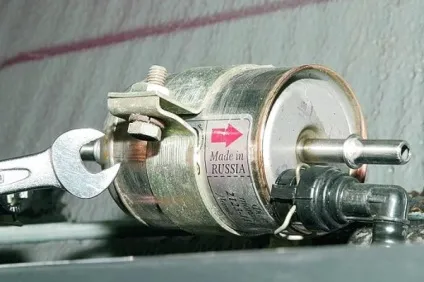

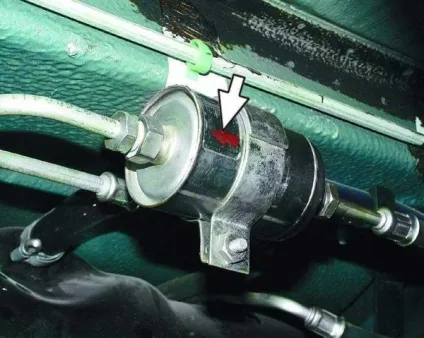

Стрілка дивиться в напрямку руху бензину

• Закріплюємо на місце мінусову клему акумулятора
• Перевіряємо герметичність з'єднань фільтра тонкої очистки
• Перевірку здійснюємо після включення запалення, заводити мотор не потрібно для початку роботи бензонасоса
• Краплі в місцях кріплення фільтра тонкого очищення до бензопроводу неприпустимі

Ось ми і замінили фільтр тонкого очищення ваз 2110, як ви переконалися, тут немає нічого важкого, і не потрібні навички автослюсаря і спеціальний інструмент.

варіант другий

Щоб замінити на ваз 2110 фільтр тонкого очищення з кріпленнями на пластикових кліпсах вам знадобиться такий інструмент:

• Відро під бензин, або інша відповідна ємність
• Хрестова викрутка
• плоска викрутка
• Ключик ріжковий на «10»

Виконуючи заміну фільтру тонкого очищення з кріпленням на кліпсах, дотримуємося ті ж заходи безпеки, що і при заміні фільтра тонкого очищення з різьбовими з'єднаннями.
Отже:

• Роботу проводимо на тій же естакаді або ямі
• Стопор авто ручним гальмом
• Виробляємо скидання тиску в системі, як описано у випадку з першим фільтром
• Відключаємо мінусову клему акумуляторної батареї

Увага: Наконечники вельми тендітні, будьте обережні, знімаючи їх, інакше ціна питання виллється вам в заміну паливних шлангів.

• Натискаємо пальцем на фіксатор (А) (він же сережка)
• Стягували пластиковий наконечник відвідного бензопроводу зі штуцера фільтра тонкої очистки
• Не забуваємо підставляти порожню ємність

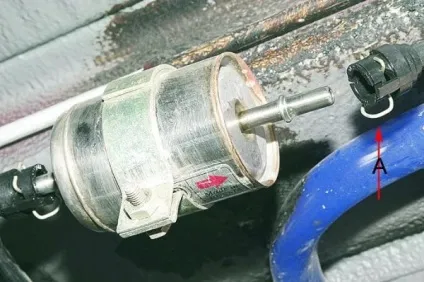

Стягували, натиснувши пальцем на сережку наконечник бензопроводу

• Таким же чином стягували наконечник підводить бензопроводу
• Ключем «10» викручуємо стягнутий болт з хомута, що кріпить фільтруючий елемент

Викручуємо біль з хомута ключем «10»

• Дістаємо болт і разом з ним пружинну шайбу (гровер)
• Виймаємо з хомута фільтруючий елемент
• встановлюємо новий
• Стрілка на корпусі фільтруючого елемента дивиться в напрямку руху бензину (від лівого борту машини до правого)
• Надягаємо наконечники бензопроводу на штуцери фільтруючого елемента до клацань в пружинних фіксаторах
• Під'єднуємо колодку проводів до паливного насоса
• Заводимо мотор і перевіряємо герметичність всіх з'єднань фільтра тонкого очищення палива
