Заміна батарей акумуляторів в ноутбуці на нові

При сучасному розвитку мобільних комп'ютерів гостро постає проблема заміни або ремонту батареї. З поганої батареєю ноутбук втрачає своє головне властивість, що відрізняє його від стаціонарного - можливість працювати без підключення до зовнішніх джерел енергії. Купувати нову батарею не кожен може собі дозволити, адже ціни на них кусаються. Якщо недорогий новий ноутбук можна придбати до 700 $, то нова батарея до нього потягне, ні багато ні мало, на 150-200 $. А якщо буку 3-4 роки, а батарей до нього вже не випускають? А новий ноутбук купувати немає сенсу? А батарея потрібна! Дозволимо дати вам кілька рекомендацій по експлуатації та ремонту батарей для ноутбуків. Сьогодні найчастіше використовуються нікель-металогідридні (Nickel Metal Hydride, NiMH) і літій-іонні (Lithium-ion, Lition) акумулятори. Обидва типи прийшли на заміну попередньої технології нікель-кадмієвих акумуляторів (Nickel-Cadmium, NiCad), через більш високу ємності і відсутності ефекту пам'яті. У всіх нових мобільних комп'ютерах зараз використовуються літієво-іонні батареї. Літієво-іонні акумулятори дуже примхливі. Зіпсувати такий акумулятор дуже просто - вони не люблять надмірний нагрів або надмірне охолодження, їх не можна глибоко розряджати, швидко заряджати або швидко розряджати. Якщо акумулятор буде сильно розрядженою, він вийде з ладу, якщо його занадто швидко або занадто довго заряджати, акумулятор теж псується. При короткому замиканні або при зарядці понад покладений такий елемент може навіть вибухнути. Тому, всередину такого акумулятора, крім власне елементів живлення, вбудовують спеціалізований мікроконтролер, який якраз і стежить за «здоров'ям» елементів, їх температурою, регулює струми заряду і розряду і оберігає батарею, мобільний комп'ютер і його власника від аварійних ситуацій з харчуванням. Середній термін служби Lition акумуляторів, встановлених в ноутбук, як правило, становить приблизно рік-півтора в незалежності від кількості циклів заряду-розряду. Є простий спосіб продовжити термін служби батареї на кілька років. Як вже говорилося, ці акумулятори дуже не люблять перегріву, а працюючий мобільний комп'ютер (особливо нові потужні моделі) при роботі нагрівається досить сильно. Не секрет, що більшу частину часу мобільні комп'ютери працюють в приміщенні від зовнішнього джерела живлення, коли акумулятор їм в принципі не потрібен. Найпростіший спосіб збільшення терміну служби батареї - це вийняти її з комп'ютера і вставляти в нього тільки при необхідності зарядки і роботи в автономному режимі. Решту часу нехай батарея просто лежить в сумці вашого ноутбука. Саморозряд у Lition батарей дуже маленький і становить приблизно 5% ємності за місяць. Ще краще, якщо в проміжках між роботою і зарядкою батарея буде зберігатися при температурі 3-5 С * в холодильнику. Тоді термін служби акумулятора може скласти 5-10 років. Але, що ж все-таки робити, якщо ваш мобільний комп'ютер став швидко розряджати батарею, якщо раніше він в автономному режимі міг опрацювати півтори-дві години, а тепер ледве витягує півгодини. Заряд батареї не допомагає. Система повідомляє, що батарея повністю заряджена, але варто перейти на автономне живлення, як виявляється, що заряду в ній залишилося ледь на 30% і через пару десятків хвилин лунає сигнал про необхідність заряду. Прийшов час всерйоз зайнятися батареєю. По-перше, необхідно розрядити батарею в ноутбуці до упору, і лише потім витягти її. Наприклад, таку як показано на фотографії:

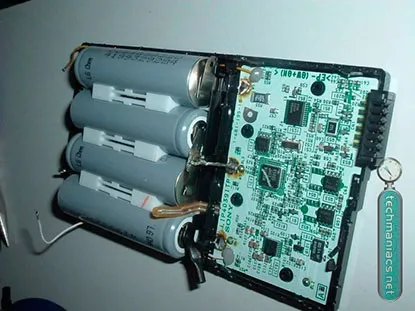

Тепер необхідно розкрити корпус батареї. Для цього можна використовувати одноразове лезо від канцелярського (висувного) ножа або скальпель і невеликий молоток. "Обстуківая" по периметру корпус акумулятора, акуратно, щоб не порізатися гострою кромкою, намагаємося засунути лезо ножа в пластик корпусу, але не глибоко, не глибше 1-2 міліметрів. Головне - не поспішати. Після другого-третього кола корпус повинен дати тріщину, - тоді руками намагаєтеся розсунути половинки корпусу. Бережіть руки. Також пам'ятайте, що якщо сильно вдарте молотком, то можете прорізати корпус разом з елементом живлення. Це вкрай небезпечно, тому що всередині літієвих акумуляторів знаходяться шкідливі для вашого здоров'я речовини. Ще, якщо глибоко всадити ніж в корпус батареї, є ризик пошкодити друковану плату контролера і елементи, встановлені на ній. Найчастіше після такого зайвого застосування сили ремонт можна закінчувати і відправлятися на пошуки нової батареї. Ось пластикова оболонка знята і нашим очам постають нутрощі акумулятора:

Зліва знаходиться плата, яка відстежує стан батареї, стежить за зарядом і розрядом, повідомляє комп'ютера про запаси енергії в батареї. Це досить складний пристрій, забезпечене своїм спеціалізованим мікроконтролером, елементами пам'яті, в яких зберігається інформація про кількість циклів заряду-розряду і про стан окремих елементів батареї, які розташовані праворуч. Не поспішайте від'єднувати елементи від схеми. Заміряємо тестером напруги на окремих елементах. Наприклад на парі елементів напруга 1.2 вольта, на інших по 3.3В. Виникає спокуса замінити тільки ті елементи, які не тримають напругу, залишивши інші на місці. Так робити не можна. Змінюватися повинні ВСЕ! елементи відразу. Кілька слів про те, як підібрати елементи для заміни та як їх підготувати для установки в акумулятор. Головні правила для елементів в батареї: Елементи повинні бути однакової ємності і однакового типу (аналогічного встановленим в батареї з самого початку), бажано з однієї партії. Перша умова перевіряється при покупці нових елементів на заміну. Іноді має сенс взяти цих елементів з запасом, на пару штук більше, ніж встановлено в батареї. Елементи повинні мати однакове внутрішньо опір. Як без спеціального обладнання оцінити значення внутрішнього опору елемента (імпедансу)? З'єднайте всі елементи паралельно і зарядіть їх до 3.8V. Для цього буде потрібно лабораторний джерело живлення з регулюванням напруги і струму на виході. Роз'єднувач елементи і виміряйте напругу на кожному, навантаживши його резистором

4 ом. Резистор краще використовувати дротяний, потужністю ват 5-10. Елементи з однаковим опором будуть давати однакову просідання напруги при підключенні резистора навантаження. Елементи, які дають просідання більше 0.25 вольт, використовувати не рекомендується. Саме з цієї причини краще не поскупитися і взяти для заміни один два елементи на запас. Метод оцінний і не дає точного значення імпедансу, але прийнятний при підборі елементів для батареї. Елементи повинні мати однакову напругу. Як цього добитися? Для більшості елементів, які використовуються в ноутбучних батареях (CGR18650HG, CGR17670HC, CGP345010G) - робочий діапазон 3.0В - 4.2В. Нові елементи продаються зарядженими наполовину - 3.6В. В батарею необхідно встановлювати виряджені елементи, з напругою приблизно 3.1 вольта. Розрядити елемент можна резистором 5-10Ом. Не забуваємо про потужності резистора. Згадуємо шкільний курс фізики і вираховуємо потужність по формулі Р = U * U / R. Але краще з запасом взяти резистор ват на 10-20. Елементи, які підуть в батарею, розряджати по одному не рекомендується. З'єднайте всі елементи в паралель ( "плюси" до "плюсів", "мінуси" до "мінусів"). Потім розряджайте вже цю складову "банку". Виникає законне питання: Чому не можна встановлювати в батарею заряджені елементи? Припустимо, що ми встановили в батарею заряджені елементи. Вставляємо батарею в комп'ютер і включаємо харчування. Електроніка намагається їх зарядити - а вони заряд не беруть. Що повинен "подумати" контролер, керуючий зарядкою? Правильно, - що елементи погані. А якщо електроніка недостатньо "розумна", щоб зрозуміти, що елементи вже заряджені до упору і буде далі продовжувати заряд? Тоді може статися дуже неприємна річ, яка загрожує пожежею і повним виходом ноутбука з ладу. Батарея може в буквальному сенсі цього слова вибухнути. Наслідки такої перезарядки можна подивитися на фото:

Отже, повернемося до основної теми.
Елементи для заміни підготовлені, запобіжні заходи та можливі наслідки прийняті до відома. Прийшов час встановлювати нові елементи замість старих.

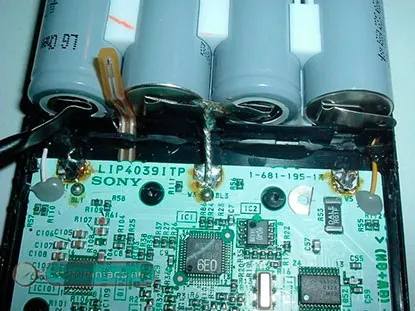

Порядок заміни наступний: старі елементи відключаються від плати електроніки, починаючи від більшого "плюса" до меншого. У нашому конкретному випадку, першим відключається крайній лівий елемент, потім по порядку зліва направо:

Останнім знімається крайній правий елемент.

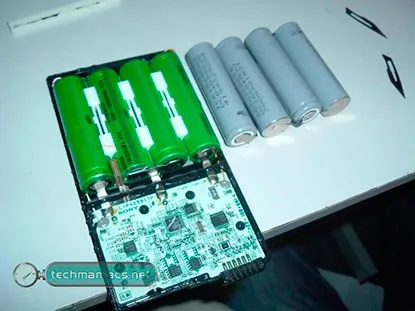

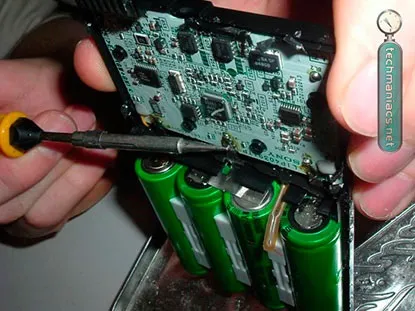

Установку нових елементів виробляємо в зворотному порядку. Спочатку підключається крайній правий елемент, у якого спершу підключається «земля», а потім уже «плюс», далі по черзі чіпляємо інші елементи. Готово. Уважно перевіряємо правильність виконання роботи і якість пайки. Має вийти приблизно так, як у нас на фотографіях:

Тепер можна поставити на місце з таким трудом зняті кришки з батареї і встановити батарею на місце в ноутбук. Включаємо харчування від мережевого адаптера і дивимося за процесом зарядки. У перший раз процес зарядки необхідно контролювати уважно, не залишаючи надовго мобільний комп'ютер без нагляду. Стежимо за температурою заряджатимуться батареї - вона не повинна бути дуже гарячою при заряді. Треба бути напоготові, при перших ознаках неполадок відключити зарядний пристрій і висмикнути батарею з ноутбука. Після зарядки перевіряємо, наскільки хороша оновлена ​​батарея в роботі. Перевірте час автономної роботи комп'ютера - воно має рости з 20 хвилин до двох годин.

Можете себе привітати з успішним закінченням роботи.
