Залізобетонні перемички класифікація по гост, розміри і ціни

Однією з основних позицій в асортименті будь-якого заводу ЗБВ є перемички. Це залізобетонні вироби, призначені для перекриття віконних, дверних, арочних прорізів у верхній їх частині, а також для деяких інших будівельних робіт, наприклад, облаштування фасаду при виступає кладці.

Перемички грають важливу роль при зведенні будівлі. Більшість забудовників набувають їх у виробників. Заводи гарантують відповідність своєї продукції ГОСТам, використовують «правильні» марки бетону, якісну арматуру. Важливим фактором є доступна ціна, тому виготовлення безпосередньо на об'єкті здійснюється рідко. Переважно це відбувається при перекритті нестандартних прорізів.

Основні види і класифікація

ГОСТ 948-84, згідно з яким проводиться стандартизація виробів даного типу, прийнятий в 1984 році. Він розроблений для будівель з цегляними стінами, але допускається його застосування у випадках облаштування залізобетонних перемичок для перекриття отворів в стінах з інших видів каменю.

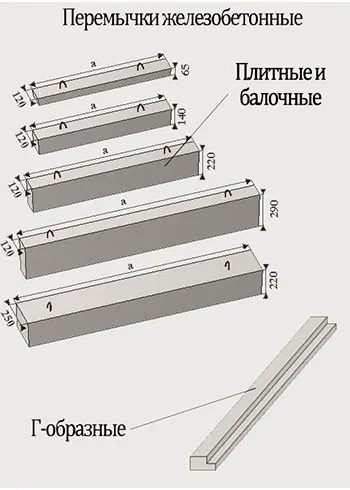

Відповідно до Держстандарту 984-84 виділяється 4 основних типи: ПБ, ПП, ПГ, ПФ.

Являють собою бруски. Їх максимальна ширина може досягати 25 см. Стандартна довжина - 1030-5960 мм в залежності від марки. Наприклад, популярні балки 2ПБ випускаються з шириною 120 і висотою 140 мм, при цьому існує 10 варіантів довжин, а в кожному з них - 2 різновиди, що відрізняються вагою і армуванням.

Плитні, їх ширина - понад 250 мм, такі плити складаються з декількох брусків, тобто ПП - це блок залізобетонних виробів ПБ.

ЗБВ балочного типу. Мають спеціальну виїмку - чверть, призначену для облаштування місць примикання плит перекриттів.

Фасадні. Виходять на фасад будівлі, призначення - перекривати отвори з чвертями.

маркування

Всі залізобетонні вироби, виготовлені на заводі, відповідають стандартній класифікації ГОСТу. Марка вказується виробником. Щоб визначити, який тип перед вами, потрібно розшифрувати позначення, що складаються з літер і цифр, розділених дефісами.

Маркування проводиться наступним чином:

1. перша група вказує на розміри перетину, тип перемички, її довжину;

2. друга група містить інформацію про розрахунковому навантаженні (в кН / м) і класі напруженої арматури;

3. третя група вказує на наявність монтажних петель (п), анкерних випусків (а), а також на можливість монтажу в спеціальних режимах експлуатації. Для забезпечення високого рівня сейсмостійкості застосовують ЗБВ з маркуванням (С), а в агресивному середовищі - з підвищеною щільністю бетону (П) або (О).

Наприклад, маючи перед собою балку з маркуванням 2ПБ 10-1-п, визначаємо її розміри і параметри:

• перетин - №2 (120х140 мм);
• тип - ПБ;
• довжина - 10 дм (точніше, 1030 мм);
• розрахункове навантаження - 1 кН / м;
• є монтажні петлі.

В інших варіантах:

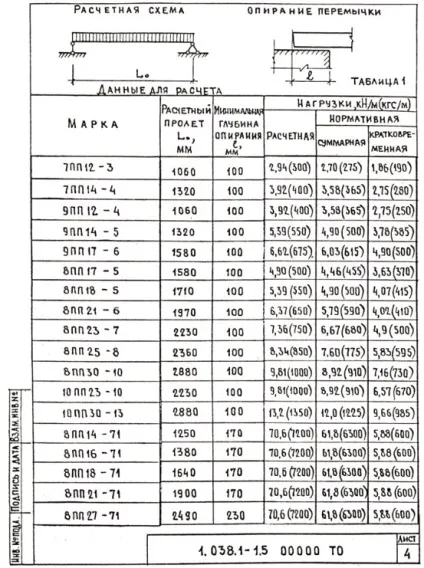

1. 8ПП 21-71-AтV - це плитна перемичка довжиною 2070 мм з перетином №8 (380х190), розрахована під навантаження 71 (точніше, 70,61) кН / м з напруженою арматурою марки AтV;

2. 5ПФ17-5 - це фасадне перекриття довжиною 1680 мм з перетином №5 (190 - висота, 90 - виступаюча частина, 130 - опорна зона), йде під навантаження 5 кН / м.

Розміри плит стандартизовані, використовуються марки бетону не нижче М250. Деякі виробники працюють «під замовлення». Тому приватні забудовники можуть купити нестандартні залізобетонні перемички різних розмірів, що відповідають вимогам ГОСТу щодо якості ЗБВ.

Призначення і розрахунки по навантаженнях

Як уже було відзначено вище, основна функція виробів даного типу - перекриття прорізів у будівлях або забезпечення правильного стикування міжповерхових плит.

У будівельній справі виділяють такі групи:

1. Несучі бетонні. Це посилені балки, застосовуються для прийняття навантаження, переданої плитами перекриття. Витримують вагу 3400-3700 кг / м.

2. Ненесучі (балки). Приймають навантаження, передану кладкою стіни, розташованої безпосередньо над отвором.

3. Олівці. Тонкі не несуть; застосовуються для міжкімнатних дверей. Товщина олівця - менше 120 мм.

Дійсно робочий законний спосіб економії.
Це потрібно знати кожному!

4. Прогони. Несучі, що мають великі розміри.

5. Рігеля. Це прогони з виїмкою (полицею), що мають значну вагу. Ригеля призначені для упору стоять на них конструкцій.

У малоповерховому будівництві використовуються переважно перші три види залізобетонних виробів. Розміри перемички і максимальне навантаження на балку визначається фахівцями при створенні проектної документації.

При зведенні невеликих господарських будівель, лазень, гаражів і подібних споруд господар цілком впорається з розрахунками самостійно. Застосовуються перемички для віконних і дверних прорізів, відповідні марці 2ПБ. Їх довжина може бути від 1,03 до 2,95 м, а перетин має стандартні розміри 120х140 мм. Вага балок групи 2ПБ знаходиться в діапазоні 43-125. Віконні перекриття витримують навантаження 200-800 кг / м, дверні - близько 3700 кг / м.

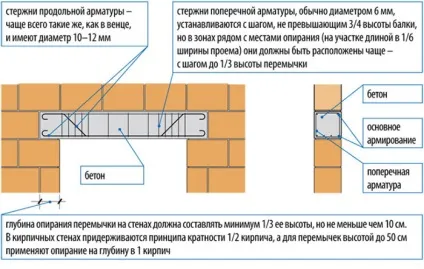

Заводи ЗБВ враховують велику вагу своїх виробів. Для полегшення навантажувальних, розвантажувальних і будівельних робіт на балках і плитах передбачені монтажні петлі або стопоровочние отвори діаметром 30 мм. Іноді забудовники виготовляють залізобетонні брускові перемички своїми силами. В такому випадку обов'язковою умовою буде використання «правильного» бетону і арматури. Адже недотримання технології загрожує руйнуванням будівлі через дуже короткий термін. Балки роблять на 0,3 м більше, ніж ширина отвору.

Слід зазначити, що перемички для будинків з цегляними стінами заводського виробництва мають відносно невисоку ціну. Тому їх завжди можна купити в потрібній кількості. Заливати залізобетонні віконні перемички на об'єкті - це зайві трудовитрати. Адже попередньо потрібно буде змонтувати опалубку, потім залити бетон, дати йому вистоятися. І тільки після цього продовжують кладку. Готові балки ПБ ненабагато підвищать вартість будівництва, але значно заощадять час.
