Залізничний тупиковий шляховий рейковий упор за кресленням в комплекті зі знаком

Залізничний тупиковий шляховий рейковий упор за 75000 руб. з ПДВ!

Залізничний тупиковий упор - пристрій колійного загородження, прегороджуюче подальший рух рухомого складу. Тупиковий упор призначений для зупинки і запобігання сходу рухомого складу в разі виникнення нештатної ситуації.

Залізничні тупикові опори встановлюють у закінченні тупикових залізничних колій на залізницях незагального і загального користування.

Проектування і виготовлення залізничних тупикових рейкових упорів

Типові тупикові залізничні упори поділяються на:

Дерев'яні шляхові упори виготовляють з антисептованих (просочених проти гниття) брусів, забарвлених в чорний колір.

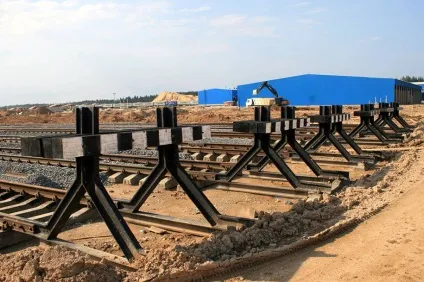

Рейкові шляхові упори виготовляють з виведених з експлуатації залізничних рейок, за допомогою згинання на пресах з наступним зварюванням. Цей тип тупикових упорів компактний, довговічний і простий в установці.

Ви можете купити у нас готовий до установки тупиковий залізничний упор, повністю укомплектований, в тому числі знаком "Шляхове загородження".

Установка рейкового колійного тупикового упору

Виготовляється нами рейковий тупиковий упор простий в установці. Примикають шляхові рейки Р65 стикуються зі стійками тупикового упору стиковими накладками 1Р-65 або 2Р-65 або перехідними накладками Р65 / Р50 при колійних рейках Р50.

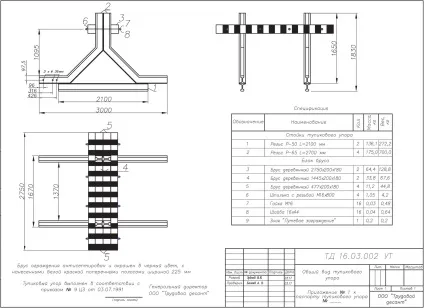

Після установки стійок тупикового упору (1; 2) на обидві нитки залізничної колії, на стійки монтується блок брусів (3; 4; 5) і закріплюється на шпильки (6) з обох сторін шайбами ​​і гайками (7; 8) для забезпечення стійкості тупикового упору (Креслення 1).

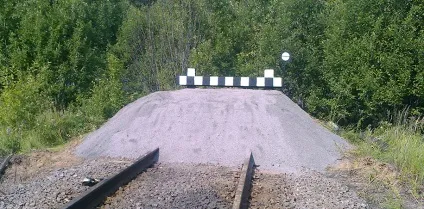

Після монтажу, зібрану конструкцію засипають піском, ПГС або відсівом, формуючи типову тупикову балластную призму, повна довжина якої становить 15,70 метрів (Креслення 2). На формування типової баластної призми вам знадобиться 26 м 3 одного з перерахованих видів інертних матеріалів.

Креслення 2. Баластова призма залізничного рейкового колійного тупикового упору.

Блок брусів огорожі, що входить в комплект виготовляється нами тупикового упору, вже попередньо антісептірован і пофарбований в чорний колір з нанесеними білою фарбою поперечними смугами шириною 225 мм.

Після складання колійного упору вам залишиться тільки закріпити покажчик колійного загородження, що входить в комплект поставки, на правому кінці бруса відповідно до вимог ПТЕ залізниць РФ, Додаток 7, рис. 135.

Купіть тупиковий шляховий рейковий упор за ціною 75000 руб. з ПДВ!

У нас ви можете купити готовий до установки залізничний тупиковий упор за мінімальну ціну!

Ми приймаємо замовлення, виготовляємо і відправляємо готові вироби через транспортні компанії по всій терріторііУкаіни.
