заканчіваніе свердловин

Заканчіваніе свердловин складається з ряду операцій, які необхідні для початку первісної видобутку. Існує багато різних типів закінчення. Більшість видів закінчення - просто варіації декількох базисних схем.

Умови впливають на заканчивание свердловини

Умови поклади повинні бути визначені і ці умови будуть впливати на всі аспекти проекту на будівництво свердловини. Нижче наведені найважливіші фактори, які необхідно учіітивиать при проектуванні закінчення свердловин:

• Товщина продуктивного пласта;
• Положення газонафтового контакту;
• Положення водонефтяного контакту;
• Наявність тріщин і їх орієнтація;
• однорідність
• Непроникні перешкоди на шляху руху флюїдів
• відносна проникність

Опис поклади визначатиме відповідний тип закінчення свердловини, положення ділянки свердловини в продуктивному пласті, допуски на заданий коридор і необхідність в пілотномстволе. Якщо в заданій точці входу свердловини в пласт немає відомих геологічних реперів для точного визначення точки входу в пласт і заданої глибини горизонтальної ділянки може знадобитися проводка пілотного стовбура. Важливо також визначити чи будуть проблеми зі стійкістю стовбура свердловини. Це вплине на проектування закінчення свердловини і план буріння.

типи закінчення

За геологічними умовами:

• Вертикальна свердловина.
• Наклоннонаправленная свердловина.
• Горизонтальна свердловина.

За призначенням свердловини:

• Фонтанні.
• Нагнітальні.
• Штучні ліфти.
• Механізований спосіб.

По конструкції свердловини:

• Відкритий ствол.
• Обсаджений ствол.
• Перфорований ствол.

Можна виділити як окремий вид мультіпластовое заканчивание і заканчивание свердловин з АВПД, АВПТ.

Визначення схеми закінчення

Схема закінчення обов'язково повинна відповідати області застосування і бути сумісною з умовами поклади.
Дуже важливо враховувати вимоги майбутніх капітальних і поточних ремонтів в подальшому. Наприклад, з'явиться необхідність відсікти деякі інтервали для проведення робіт по інтенсифікації припливу або припинити роботу обводнених інтервалів.
Вибір схеми закінчення свердловини буде впливати на діаметр свердловини і інтенсивність набору зенітного кута або радіусу викривлення свердловини.
Після визначення схеми закінчення свердловини може бути завершена і конструкція свердловини в цілому.
Конструкція свердловини повинна бути розрахована на те, щоб обсадити всі зони ускладнень ще до буріння завершального ділянки.

Глибини установки обсадних колон будуть насамперед визначатися конструкцією свердловини (наприклад, виходячи з стійкості стінок свердловини або порового тиску і вимог, пов'язаних з градієнтами тиску і гідророзриву пластів).
Проектний профіль спрямованої свердловини повинен бути сумісний з діаметрами обсадних колон і свердловини і глибинами установки черевика обсадної колони.
У деяких випадках, запроектовані кращі діаметри свердловини і обсадних колон і глибини установки черевика обсадної колони можуть бути змінені, щоб пристосувати їх до вимог, що пред'являються профілем свердловини.

Основні схеми закінчення свердловин

Заканчіваніе свердловин з відкритим забоєм

При цій схемі закінчення свердловина експлуатується без обсадної колони в районі нафтоносної зони. У свердловину спускається обсадна колона, але лише до верхньої межі продуктивного інтервалу, нафта надходить на поверхню через НКТ.

Переваги.

• Невеликі витрати, простота конструкції.
• Радіальний приплив рідини в свердловину (360º).
• Хороший доступ до тріщин в пластовій породі.
• Високий рівень гідродинамічного досконалості.

• Вплив глинистої кірки на продуктивність свердловини, поки стіни не очистяться.
• Видобувається рідина буде проходити через всі пошкоджені інтервали.
• Відсутність захисту від обвалу стінок необсаженной інтервалу стовбура.
• Відсутня ізоляція різних інтервалів.

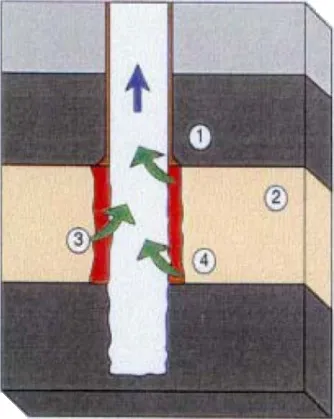

Мал. 1. Особливості закінчення свердловин з відкритим забоєм

1. Обсадна колона повинна перекривати верхній шар, інакше існує небезпека, що верхні шари можуть пошкодити свердловину за рахунок обвалу або надходження в стовбур небажаних рідин.
2. Ізоляція інтервалів неможлива. Якщо який-небудь інтервал повинен бути відтятий або підвернути обробці по інтенсифікації припливу, його ізоляція неможлива.
3. Вуглеводні надходять безпосередньо в стовбур свердловини, який повинен бути досить міцний, щоб витримати потік.
4. Флюїд повинен проходити через пошкоджену привибійну зону. Глиниста кірка на стінках стовбура буде знижувати продуктивність свердловини.

Заканчіваніе з відкритим забоєм підрозділяється на підвиди:

• Відкритий забій. Застосовують при стійкому колекторі, низькою пористої (<0,1 мкм 2 ) и трещинной (<0,01 мкм 2 ) проницаемости и высоком пластовом давлении (градиент давления> 0,01 МПа / м).
• Відкритий забій з фільтром в колоні. При відносно нестійкому колекторі, високою пористої (> 0,1 мкм 2) і тріщиною (> 0,01 мкм 2) проникності і високому пластовому тиску (градієнт тиску> 0,01 МПа / м).
• Відкритий забій зі вставним фільтром. При нестійкому колекторі, не залежно від пористої і тріщиною проникності і низькому пластовому тиску (градієнт тиску <0,01 МПа/м).

Заканчіваніе свердловин з забоєм закритого типу

Більшість свердловин в світі закінчують забоєм закритого типу. Застосовується для неоднорідних колекторів з чергуванням стійких і нестійких порід, водо- і газовмещающіх пропластков з різними пластовими тисками.

• Відсутність необхідності очищати глинистий кірку.
• Перфорації можуть обійти пошкоджені зони (при правильних розрахунках).
• Хороша ізоляція інтервалів і зон.
• Можливо многопластового заканчивание свердловини.
• Хороша герметичність свердловини при хорошій якості цементажа.
• Захищеність стовбура від обвалів.

• Можливість виникнення скін-ефекту через те що стовбур не відкритий на 360º.
• Погіршення проникності через уламків породи від буріння і перфорування продуктивного інтервалу.
• Висока вартість.

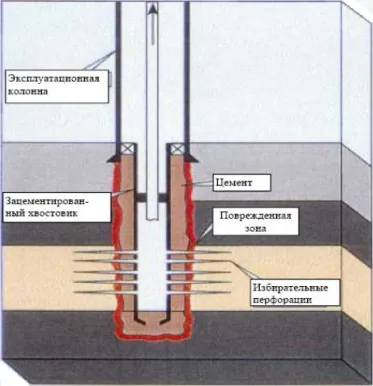

Мал. 2. Загальний принцип закінчення свердловин з закритим забоєм

Заканчіваніе свердловин з забоєм змішаного типу

1. Забій частково перекритий колоною застосовують при стійкому колекторі і в однорідної поклади для ізоляції напірних горизонтів, розташованих близько від покрівлі об'єктів.
2. Забій частково перекритий колоною зі вставним фільтром використовується в випадках при нестійкому колектора і в однорідної поклади для ізоляції напірних горизонтів, розташованих близько від покрівлі об'єктів
