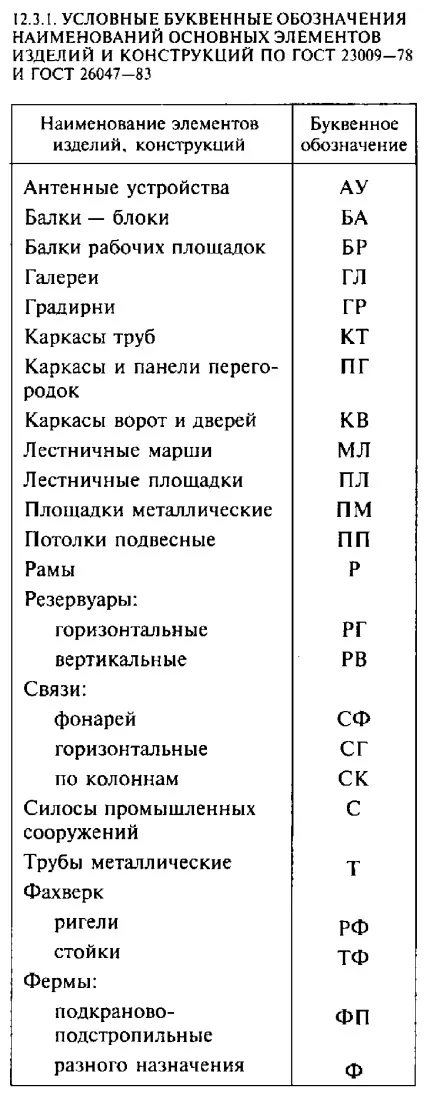

Маркування конструктивних елементів. Елементи металевих конструкцій позначають на кресленнях марками. Для маркування елементів основних видів металевих конструкцій пропонуються буквені позначення, наведені в табл. 12.3.1.

Нетипові вироби, у виконанні яких є відмінності, які не впливають на їх основну характеристику, позначають тими ж марками, що і вироби в основному виконанні, але з додаванням індексів (наприклад, Б1а, Б16).

Елементи однакового перетину позначають однією маркою. Одну марку присвоюють цим елементам і в тому випадку, якщо вони мають різну довжину, але близькі за значенням розрахункові зусилля. Типові вироби (елементи конструкцій) позначають марками, взятими з відповідних стандартів, креслень типових виробів і каталогів.

Якщо елементи мають різний перетин, їм присвоюють різні марки.

Умовні позначення марок основних елементів металевих конструкцій складають з великих літер (що визначають вид, конструкції) і цифр (порядкового номера елемента).

Позначення порядкового номера приймають для кожного виду елемента окремо, наприклад, Ф1, Ф2 або Б1, Б2, БЗ.

Дрібні елементи конструкцій, зв'язку, балки невеликих площ, ригелі каркаса стін маркують в межах однієї схеми малими літерами. Якщо букв алфавіту недостатньо для маркування, її продовжують подвоєними буквами або поєднаннями букв і цифр. Якщо елементи з однаковими марками безперервно повторюються по всій довжині плану або розрізу, дозволяється їх маркування вказувати лише в крайніх ділянках і у деформаційних швів.

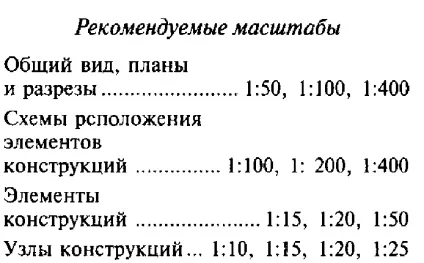

Масштаби креслення вибирають в залежності від складності конструкції і споруди в цілому, з тим, щоб були забезпечені компактність зображення, зручність користування кресленням і одержання чітких копій при сучасних способах розмноження креслень.

При виконанні креслень елементів (розкосів, стійок, поясів ферм і т.п.), що мають довжину, значно більшу поперечних розмірів, дозволяється в поперечному напрямку ці елементи зображати в більшому масштабі (зазвичай в два рази більше).

Лінії. При схематичному зображенні металевих конструкцій в одну лінію і для креслення видимого контуру в детальних зображеннях допускається застосування суцільної основної лінії. При схематичному і Полусхематическое зображенні контурів конструкцій елементи, виконані з інших матеріалів, зображують більш тонкої суцільною лінією.

Розташування видів елементів металевих конструкцій дещо відрізняється від розташувань видів дерев'яних і залізобетонних конструкцій. Види на кресленнях металевих конструкцій прийнято розташовувати в такий спосіб (рис. 12.3.1). Вид згори в проекційної зв'язку - над головним видом, вид знизу - під головним видом, вид справа - справа від головного виду, вид зліва - зліва від головного виду. Над кожним видом (крім головного) роблять напис за типом «А», а напрямок погляду вказують стрілкою, позначеною відповідною буквою. Таке розташування окремих зображень (видів) виходить при проектуванні за методом третього кута (метод А).

Якщо потрібно показати якусь частину конструкції, то на головному або будь-якому іншому вигляді напрямок погляду можна показати, як розріз або переріз (двома роз'єднаними штрихами зі стрілками), а саме зображення супроводити написом: 1-1 або 2-2 і т .п. причому зображення може розташовуватися в будь-якому місці аркуша. Металеві конструкції на кресленнях можуть бути зображені схематично, спрощено і детально (рис. 12.3.2, а-в). При необхідності показати будь-яку частину або вузол конструкції в більшому масштабі з достатнім ступенем деталізації збільшене зображення поміщають поруч зі спрощеним кресленням.

При детальному зображенні конструкції викреслюють всі видимі її частини і з'єднання, розташовані в безпосередній близькості від спостерігача, а невидимі - тільки ті, які розташовані впритул до видимим. Невидимі елементи, відокремлені від видимих ​​повітряним прошарком, на кресленні не показують. Для зображення невидимих ​​частин елементів як видимих ​​роблять розрив в матеріалі, як на рис. 12.3,2, в, де зображений невидимий зверху нерівнобічні куточок, приварений до вертикальної стінки балки.

Металеві конструкції з прокатних профілів можуть зображуватися на кресленнях без заокруглення кутів.

Розрізи, перетини. Контури елементів конструкцій на зображеннях розрізів і перерізом не штрихують. У кресленнях, масштаб яких дрібніше 1:20, зображення перетину елементів конструкцій допускається показувати однією лінією. Отвори, заклепки і болти на видах і розрізах, паралельних їх осях, можна зображувати осьовими лініями.

Скоси, ухили. Скоси на кресленнях елементів конструкції вказують лінійними розмірами (рис. 12.3.3а) або за допомогою прямокутного трикутника, гіпотенуза якого збігається з краєм зображення або виносної лінією (рис. 12.3,3б). Величина горизонтального або вертикального катетів є абсолютне або відносне значення їх довжини. Ухил елемента металевих конструкцій (наприклад, розкоси ферми), також позначають трикутником, тільки у своєму розпорядженні його в безпосередній близькості від нього або на продовженні осьової лінії (рис. 12.3.4).

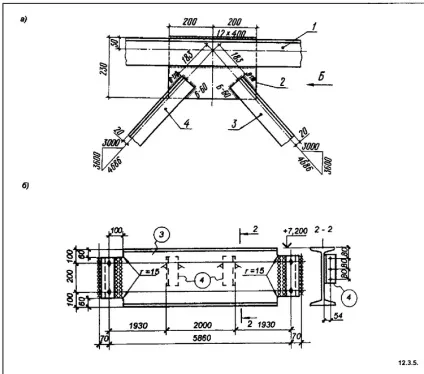

Маркування. При необхідності елементи металевих конструкцій маркують, виносячи марку на полички (рис. 12.3.5, а).

Однак в галузевих стандартах допускається маркування виконувати в колах діаметром 5-7 мм. Від маркується елемента до гуртка йде хвиляста лінія (рис. 12.3.5, б).

Нанесення розмірів проводять відповідно до Держстандарту 2.307-68 з урахуванням вимог СПДС ГОСТ 21.101-97.

Розміри кількох однакових прольотів або інших проміжків допускається вказувати у вигляді добутку розміру прольоту на їх число. Можна в цьому випадку нанести розміри одного з крайніх проміжків (крок ферм, розміри між заклепками і т.п.). У кресленнях металевих конструкцій на стадії КМД розмірні лінії можуть закінчуватися стрілками.

Діаметр заклепок і болтів, а також розміри або діаметр отворів на кресленнях вказують за допомогою виносної написи, причому для окремих різних отворів, заклепок і болтів напис роблять від кожного з перерахованих елементів. Для кількох однакових отворів, заклепок і болтів, розташованих на одній осі, виноска дається від цієї осі. Якщо кілька однакових заклепок, отворів або болтів розташовані групою, то її обводять від руки тонкою лінією і виносну підпис роблять від лінії, яка охоплює цю групу (рис. 12,3.6).

Пояснюючі написи. Якщо елемент конструкції складається з одного профілю, або на кресленні зображено дійсне число входять в перетин профілів і їх дійсне розташування, то число профілів не вказують.

Умовне позначення профілів і їх дійсний стан в елементі конструкції допускається зображати за типом (рис. 12.3.7), приводячи також дані про розміри профілів. У ці дані записують, при необхідності, і довжину деталі, яка відділяється знаком «тире» від розміру перетину, наприклад, куточок равнополочний 75x8-3500. Профіль смуговий - стрічка (смуга), ширина х товщину в мм позначається так -120x3. При позначенні листа, смуги, широкосмугового стали допускається давати ширину і товщину листа 400x8, або тільки товщину в мм - 58.

Відомості про розміри профілю слід наносити паралельно його зображенню на полиці лінії-виноски або без неї (рис. 12.3.8).

Якщо переважна кількість отворів, заклепок або болтів, зображених на кресленні металевих конструкцій, мають один і той же діаметр, то виносні написи від них замінюють загальним зазначенням до листу.

Якщо в отвори під заклепки і болти, зроблені під час монтажу, будуть ставити заклепки і болти, їх умовне позначення необхідно супроводити відповідної написом-.
