З’єднання проводів в розподільних коробках, всі способи

Розподільна коробка має велике значення в електричному ланцюзі.

Вона розподіляє дроти для подальшого споживання електрики.

Якщо ви вирішили робити самостійну розводку, то для початку розберіться у всіх тонкощах.

Щоб добре розібратися в цьому процесі, розглянемо його поетапно. А також поговоримо про види з'єднань проводів і особливості расключеніе коробки.

Види з'єднань проводів

Використовуються кілька видів з'єднання проводів. Вибирайте найбільш підходящий у вашому випадку варіант.

Зараз такий спосіб з'єднання заборонений по техніці безпеки через ненадійність.

Якщо ви вирішили вибрати цей варіант з'єднання, то повинні розуміти можливі наслідки.

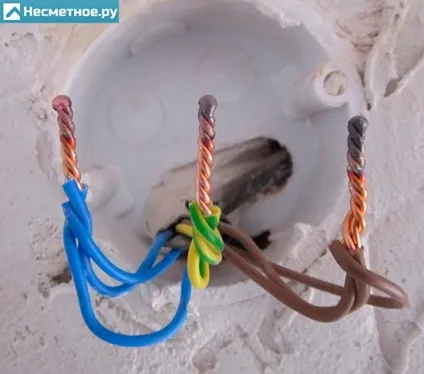

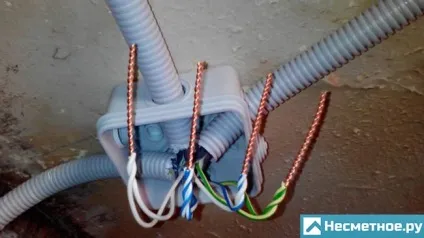

Виконання скручування дуже просто: очистіть з проводів по 1 см ізоляції, а потім акуратно накрутіть їх один на одного. Кількість витків залежить від діаметра (чим товще, тим менше витків).

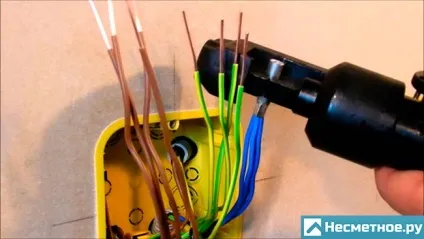

опресовування

Цей спосіб використовується дуже часто. Проводиться він за допомогою спеціальної гільзи, відповідної пучку проводів по діаметру.

Матеріал гільзи повинен підходити під матеріал кабелю.

Процес здійснюється за допомогою прес-кліщів в наступній послідовності:

1. Зніміть з проводів ізолюючий шар по довжині, рівній гільзі.
2. Скрутіть їх пучком і введіть в гільзу
3. Притисніть гільзу з проводами прес-кліщами.
4. Виконайте ізоляцію з'єднання доступним ізолюючим матеріалом.

зварювання

Після зварювання виходить цілий провід, що не окислиться на відміну від інших способів з'єднання.

Для зварювання необхідно наступне обладнання:

• зварювальний апарат на 24 В потужністю 1 кВт,
• флюс,
• електроди,
• засоби захисту (маска, рукавички).

Виконується наступним чином:

1. Видаліть ізоляцію і зачистите їх до блиску наждачним папером.
2. З'єднайте дроти за допомогою скручування.
3. Насипте флюс в поглиблення електрода.
4. Увімкніть зварювальний апарат, притисніть електрод до них і тримайте до освіти грудочки - «точки контакту».
5. Очистіть точку контакту від флюсу і покрийте її лаком, а потім заізоліруйте.

Виконується також як і зварювання. Тільки з'єднання здійснюється за допомогою припою, нагрітого паяльником.

Важливо щоб припой проник всередину скручування. Такий спосіб не варто використовувати в місцях сильного нагріву кабелю і в місцях механічних навантажень.

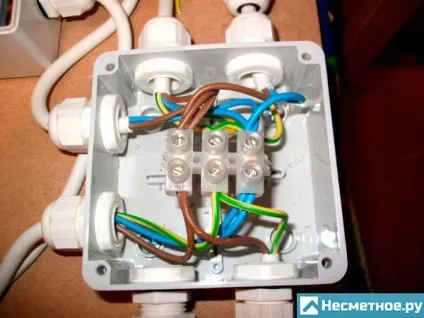

Цей спосіб простий, швидкий і недорогий. Таким способом можна з'єднувати як однакові дроти, так і різні за складом.

Виконується з'єднання просто: спочатку счищается приблизно 0,5 см ізоляції, а потім вони вставляються в затиск і затягуються гвинтом.

з'єднання болтами

Таке з'єднання досить надійно, але дуже об'ємно.

Тому використовується в основному в коробках старих зразків, так як в сучасних компактних коробках воно просто не поміститься.

Порядок роботи наступний:

1) Одягніть на болт шайбу зі сталі.

2) На болт надіньте один з проводів, очищений від ізоляції і скручений в колечко. З другим зробіть те ж саме.

3) Одягніть наступну шайбу.

4) Одягніть кільце другого проводу.

5) Одягніть останню шайбу і затягніть всі гайкою. Заізоліруйте все з'єднання (правда, ізоляція тільки додасть йому об'єму).

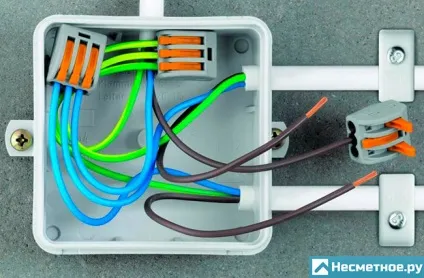

З'єднання з самозажімамі

Найсучасніший вид з'єднань, легкий у використанні.

Крім усього іншого, всередині затискачів знаходиться паста, що запобігає окисленню металу, а значить, без проблем можна поєднувати різні провідники.

Здійснюється з'єднання в наступній послідовності:

1. Зніміть близько 1 см ізоляції з проводів.
2. Підніміть вгору важіль затиску.
3. Вставте дроти в роз'єм.
4. Опустіть важіль вниз (при відсутності важелів просто замкніть зажим)

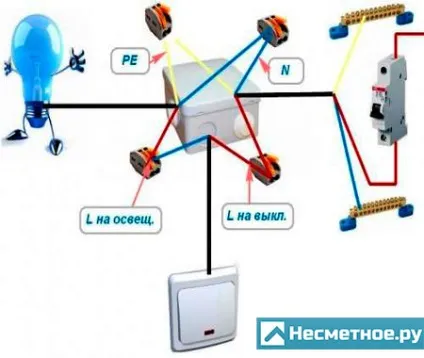

Схема розпаювання коробки

Для безпеки, надійності і правильності з'єднань необхідно знати особливості позначення проводів.

Провід з маркуванням «нуль» (сині) і заземлення (жовті) з'єднуються відповідно за кольором (див. Схему). Якщо ви встановлюєте двухпроводную систему, то схема та ж, за винятком проводів заземлення.

Набагато складніше процес розпаювання фази (чорний або червоний колір). Якщо ви плануєте провести через коробку тільки провід для підключення розетки, то з'єднайте їх фази разом.

Якщо з коробки піде матеріал на однокнопочні вимикачі, то його для перемикача потрібно скрутити з усіма проводами фази. Він же, що відходить від перемикача, з'єднайте з проводом фази, що йде до освітлювального приладу.

У результаті повинно вийти чотири з'єднання.

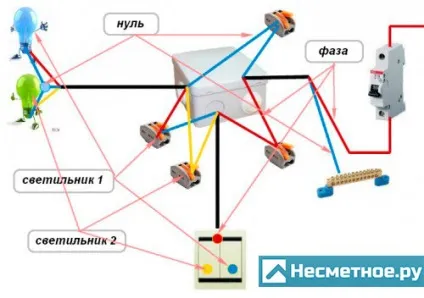

При використанні двухклавішний вимикачів в умовах трехпроводной системи для люстри необхідно використовувати чотирьохжильний провід.

У разі двухпроводной проводки використовується трижильний кабель, так як заземлення виключається зі схеми.

Крім окрему скрутку заземлення, в коробі повинно вийти чотири з'єднання. Провід з маркуванням «нуль» (сині) з'єднуються один з одним. Фази розеток з'єднуються з сіловимм кабелем і підключаються до загального затиску вимикача з двома клавішами.

Від вимикача повинні піти два дроти на освітлювальний прилад.

З усього вищесказаного випливає, що розпаювання коробки - дуже простий процес. Досить розібратися з позначенням і порядком їх з'єднання.

Послідовність дій при установці і підключенні розподільної коробки

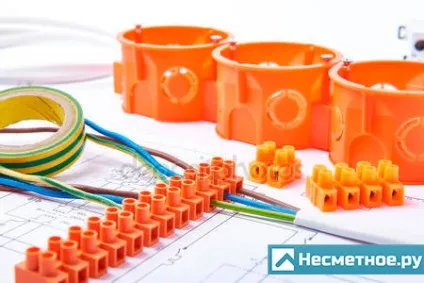

1) Підготовка до роботи. Для початку приготуйте все необхідне для роботи з електромонтажу:

• кабелі 3 * 2,5, ВВГ,
• кабелі 2 * 2,5, АВВГ,
• двоклавішний вимикач,
• кріплення,
• освітлювальний прилад,
• розетка,
• круглогубці,
• рулетка,
• кусачки,
• плоскогубці,
• плоска викрутка,
• молоток.

2) Нанесення розмітки. Розмітьте місця установки електроприладів і місця проходження проводів.

Це допоможе розрахувати необхідну кількість матеріалів.

3) Монтаж. Для початку вимкніть подачу електроенергії.

Проведіть дроти до распредкоробкі (краще прокладати кабель в заздалегідь підготовлених штрабах). Закріплюйте дроти за допомогою маленьких цвяхів або пластикових скоб.

У дерев'яних будинках зазвичай використовують спеціальні монтажні короби.

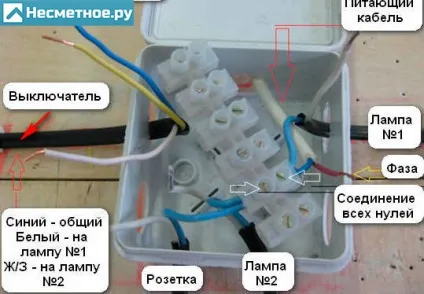

4) Підключення електроприладів і з'єднання проводів.

Заведіть в заздалегідь встановлену розподільну коробку близько 10 см кабелю. Зніміть з проводів загальну оболонку і приблизно пів сантиметра ізоляції з кожної жили.

З'єднайте їх за допомогою клемників. В даному випадку використаний двожильний провід (одна жила - нуль, друга - фаза).

На нульовий кабель підключіть розетку і освітлювальний прилад. Провід з фазою з'єднайте з розеткою і однієї житлової кабелю вимикача. Візьміть другий провід кабелю перемикача і з'єднайте з першою кнопкою, а третій - з другої.

5) Перевірте, чи добре. Увімкніть подачу електрики і перевірте роботу розетки і вимикача.

Все повинно працювати справно. Процес завершено.

Тепер ви знаєте, як з'єднати дроти в розподільній коробці і як підключити електроприлади. Користуючись цими знаннями, ви легко впораєтеся з установкою електроприладів.

•
