Коаксіальні димоходи для газових котлів - установка і ціна

Проживання в заміських будинках неможливо без облаштування опалювальної системи, і найекономічнішою вважається газовий обігрів. Але і для газу, як і для іншого виду палива, необхідний і приплив кисню і відведення продуктів згоряння. І найкращою системою димоходів визнана коаксіальна: вона одночасно може справлятися і з відведенням, і з припливом потрібних для горіння газів.

Що таке коаксіальні димоходи

Коаксіально - значить внутрішньо суміщений, або по-іншому одне в іншому. Коаксіальний димохід являє собою конструкцію з двох труб, які укріплені перемичками, що не дозволяють стикатися один з одним. Таке облаштування димохідної системи найкраще підходить для газових опалювальних котлів, але можна його використовувати і в інших системах опалення, де камера згоряння не має відкритого доступу.

Коаксіальний димохід може одночасно подавати повітря в закриту камеру згоряння, і виводити утворився вуглекислий газ на вулицю.

Пристрій

Оскільки цій системі потрібен не тільки приплив кисню, але і автономний відведення конденсату та продуктів згоряння, то він складається з декількох складових:

• Подвійний прямий труби для відводу вуглекислого газу;
• Невеликої ємності для збору що утворюється конденсату: він ні в якому разі не повинен потрапляти в котел горіння;
• Сполучна потрійна конструкція використовується для збору все частин;
• Зігнутого під 90 0 коліно, призначене для поворотів труби димоходу;
• Системи прочищення: з її допомогою проводять ремонтні або профілактичні роботи;
• Наконечника - він призначений для захисту системи від атмосферних опадів.

Плюси і мінуси

Якими позитивними характеристиками володіє коаксіальна димохідна система?

• Забір свіжого повітря відбувається з вулиці, що не створює задушливій обстановки;
• Мінімальні втрати тепла, оскільки подача повітря ведеться по зовнішньому трубопроводу, а він прогрівається від внутрішньої конструкції;
• Відповідає всім вимогам екології: у газового котла великий відсоток корисної дії, і все паливо повністю згоряє, тому в атмосферу практично не викидаються шкідливі для природи і людини компоненти;
• Відповідає всім вимогам пожежної безпеки: обидві труби компенсують нагрівання та охолодження, і тому навіть, якщо вони будуть стикатися з легкозаймистими предметами, то загоряння не може відбутися;
• Компактність конструкції дозволяє встановлювати в будь-якому, навіть невеликому приміщенні;
• Монтаж не передбачає порушення цілісності даху будинку.

Мінусів такої системи димовідведення дуже мало, сюди можна віднести дорожнечу і низький естетичне сприйняття: якщо встановлювати її в підвалі, то може незначно знизити гармонію приміщення.

Коаксиальная димохідна система буває горизонтального і вертикального виду, кожен з них може бути встановлений при певних умовах.

Вертикальний. Для цієї системи необхідно облаштовувати відвід на даху будинку, та й ємність для збору конденсату також дуже потрібна, але зазвичай весь необхідний набір складових вже входить в комплект поставки димоходу.

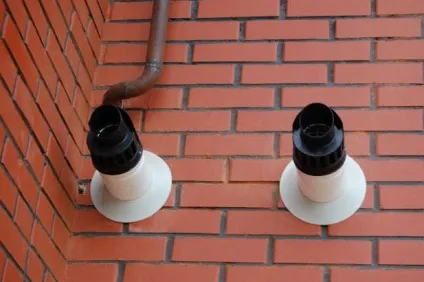

Горизонтальний. Це найбільш популярна коаксіальна димохідна система, оскільки її установка дуже проста: потрібно отвір в стіні і все. До того ж не треба на даху облаштовувати місце для димоходу, а збирається конденсат можна відводити безпосередньо, тобто облаштовувати додаткову ємність немає необхідності: він просто стікає по трубі на вулицю, якщо трубу встановити з невеликим нахилом.

Розміщення коаксіальних димохідних систем

1. Фахівці рекомендують визначити місце розташування димохідної системи тільки після установки самого котла згоряння газу.
2. Труби розташувати від віконних і дверних прорізів на відстані не менше 50 см. Для забезпечення найкращої тяги перша складова труба повинна мати не менше 1 метра довжини. Його закріплюють на місці відведення котла на патрубку металевим хомутом.
3. Якщо котел обладнаний натуральної витяжкою, то встановлювати коліно димоходу потрібно вище цієї конструкції. Якщо встановлений вентилятор, то монтаж можна проводити на будь-якій висоті.
4. Потім потрібно облаштувати отвір для виходу труб на вулицю, якщо будинок з дерева, то потрібно встановити термоізоляційний шар: це запобіжить можливому спалаху дерева.
5. Щоб утворюється конденсат міг йти по дренажній системі на вулицю, труби монтують з ухилом вниз.

Органи пожежного нагляду вимагають для облаштування опалювальної системи наявність окремо стоїть приміщення. в якому проведена вентиляція і є все необхідне обладнання. Це призводить до зайвих витрат, потрібно або перебудувати вже готовий будинок, або облаштувати окрему систему димоходу.

Але всього цього можна уникнути, якщо придбати газовий котел закритого типу згоряння і облаштувати спеціальну коаксіальну систему димоходу, що заощадити кошти власника будинку на облаштуванні окремого відводу диму.

І тільки з цих причин установка котла допускається в будь-якому придатному приміщенні, навіть там, де відсутня вентиляційна система: на горищі, в кухні, в цоколі будинку. Про котли з відкритим типом згоряння таке сказати неможливо.

Слід дотримуватися правил монтажу з'єднань: вони повинні закінчуватися ще до виходу системи в стеновое отвір. Сама труба повинна виходити зі стіни не менше ніж на 20 см, допускається і більшу відстань.

Для забезпечення неможливості повернення зворотної тяги в котел, на ньому облаштовують особливий клапан, який запобігатиме це явище.

Поєднання всіх деталей димоходу проводять з використанням хомутів і в деяких випадках і утеплювачем. Для досягнення кращої герметизації можна використовувати будівельну піну.

Порада: використовуйте якомога менше вертикальних деталей: так ефективність димоходу буде вище.

Існують нормативні правила самостійної установки коаксіального димоходу:

• Для монтажу системи рекомендується використання тільки деталей комплекту;
• Чи не використовувати самостійно виготовлені деталі, а купувати відсутні деталі тільки в сервісних центрах виробника;
• Після установки системи димовідведення її необхідно протестувати на наявність витоків;
• Стикування з'єднань проводити у вільному, а не в стеновом просторі.

Покрокова інструкція

1. Спочатку визначають місце розташування газового котла;
2. Монтаж газового устаткування проводять одночасно з монтажем коаксіальної димохідної системою;
3. Сам димар повинен розташовуватися на 1,5 метра вище самого газового котла;
4. Виконати вимогу пожежної безпеки: труби димоходу розташувати так, щоб між вікном, вентиляційним отвором і дверима було не менше 50 см;
5. Зробити отвір для виходу труби в стіні відповідно до діаметра застосованого;
6. З'єднати труби з вихідним отвором котла металевим хомутом. Не забувайте про ухил до землі для скидання конденсату;
7. Після установки труби отвір герметизують;
8. Можна випробувати систему в тестовому режимі.

Як подовжити коаксіальний димохід для газового котла

Якщо газове закрите обладнання використовується для обігріву багатоквартирного будинку, то може знадобитися подовження димохідної системи.

Для монтажу вам буде потрібно:

• Коліна з пропілену;
• Додаткова труба димоходу довжиною не більше 5 метрів;
• Адаптується пристрій для герметичного з'єднання;
• Накладки для кріплення до зовнішньої стіни;
• Фланці і хомути.

Всі додаткові деталі для подовження необхідно закупити у дилерів виробника димохідної системи, оскільки деталі інших марок можуть бути несумісні з уже купленим обладнанням.

орієнтована вартість

Вартість коаксіального димоходу багато в чому залежить від комплектації. Наприклад, базовий комплект може відрізнятися за вартістю в залежності від діаметра труб. Найбільш затребуваний комплект може коштувати від 4 тисяч рублів до 13,5. які труби димоходу вам потрібно придбати. Додаткові коліна можуть коштувати від 1, 5 до 3 тисяч, збірник конденсату - близько 3 тисяч.

Якщо захочете купити захисну решітку для виходу димохідної труби, то її вартість приблизно близько 3 тисяч рублів.

Як видно з нашого огляду - коаксіальна димохідна система нове слово в будівництві димоходів, вона повністю автономна і зручна у використанні.

•
