З’єднання проводів при ремонті електропроводки автомобіля

Головна | Поради | Способи з'єднання проводів при ремонті електропроводки автомобіля

У цій статті розглянемо способи з'єднання проводів при ремонті електропроводки автомобіля. Описані способи ремонту проводки автомобіля перевірені на практиці, але не єдині.
Розглянуті з'єднання спробуємо оцінити за чотирма головними критеріями важливих при ремонті автомобільної проводки:

1. хороший електричний контакт;
2. механічна міцність;
3. захист від вологи;
4. гнучкість.

З'єднання проводів шляхом скручування.

Спосіб з'єднання проводів скручуванням найбільш поширений серед автомобілістів і автомобільних СТО. Широке застосування цього способу обумовлено його простотою, досить непоганий механічною міцністю і при правильному ізолювання, хорошим захистом від вологи. Для виконання подібного з'єднання, нам не знадобитися ні який інструмент. Єдиний расходник для такого з'єднання - ізоляційна стрічка, яку потрібно підібрати правильно (про це ми поговоримо пізніше).
Подібне з'єднання можна застосувати при ремонті автомобільної електропроводки, де не потрібно механічна міцність, в місцях мають важкий доступ для спец інструменту, там, де відсутня цифровий сигнал CAN шини.
Переваги: ​​швидкість з'єднання проводів, непоганий контакт, гнучкість.
Недоліки: низька механічна міцність з'єднання.

Оцінка з'єднання:

1. електричний контакт - (залежить від якості з'єднання);
2. механічна міцність -;
3. захист від вологи - (залежить від ізоляційного матеріалу);
4. гнучкість з'єднання -

З'єднання проводів шляхом пайки.

Підвищити міцність з'єднання можна шляхом пайки проводів. Хоча недоліків подібного з'єднання для автомобільної проводки більше ніж переваг.
Переваги: ​​механічна міцність з'єднання, відмінний електричний контакт в з'єднанні.
недоліки:

1. автомобільні дроти з часом окислюються, тому виконати пайку ставати досить важко (застосування активних флюсів часто погіршує електричне з'єднання);
2. через велику плинність олова жорстким ставати 10-15мм дроти під ізоляцією, отже, з'єднання перестає бути гнучким

Оцінка з'єднання:

1. електричний контакт - (залежить від якості з'єднання);
2. механічна міцність - (для добре пропаяв з'єднання);
3. захист від вологи - (залежить від ізоляційного матеріалу);
4. гнучкість з'єднання -

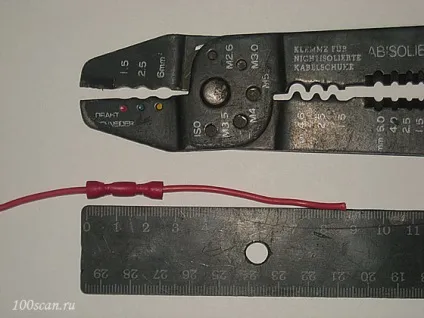

З'єднання проводів опресовки №1.

Використовуючи широко поширені роз'єми типу "мама", "тато" можна виконати міцне електричне з'єднання автомобільних проводів. Ось правда для виконання міцного з'єднання проводів потрібно спецінструмент.
Переваги: ​​механічна міцність, хороший електричний контакт, чудова гнучкість, т. К. Довжина з'єднання 8-10 мм, можливість підключення додаткового дроти до штатної проводки автомобіля з незначним її пошкодженням, низька ціна з'єднання.
Недоліки: дуже важко підібрати підходящий інструмент, дорожнеча інструменту.

Оцінка з'єднання:

1. електричний контакт -;
2. механічна міцність -;
3. захист від вологи - (залежить від ізоляційного матеріалу);
4. гнучкість з'єднання -

З'єднання проводів №2.

З'єднати електропроводку автомобіля таким способом не важко. Для подібного з'єднувача немає необхідності навіть зачищати дроти, цю функцію виконає з'єднувач, прорізавши ізоляцію проводів до міді. Однак з'єднувати дроти з великим струмом в навантаженні не бажано, тому що з'єднання виконується не по всьому перетину проводу та площа контакту дуже маленька.
Переваги: ​​простота з'єднання, можливість підключення додаткового дроти до штатної проводки автомобіля з незначним її пошкодженням.
Недоліки: низька механічна міцність, низька захист від вологи (через великий розмір з'єднання, немає можливості добре заізольовані з'єднання, тому область застосування такого з'єднання обмежена), задовільний електричний контакт (використовується невелика площа контакту в поєднанні).

Оцінка з'єднання:

1. електричний контакт -;
2. механічна міцність -;
3. захист від вологи - (залежить від ізоляційного матеріалу);
4. гнучкість з'єднання -

З'єднання проводів №3.

Дане з'єднання проводів просте в застосуванні, забезпечить хороший електричний контакт, але на жаль має низьку захистом від вологи.
Переваги: ​​простота з'єднання електропроводів, хороший електричний контакт, дешевий і поширений інструмент.
Недоліки: низька захист від вологи (важко ізолювати з'єднання).

Оцінка з'єднання:

1. електричний контакт -;
2. механічна міцність -;
3. захист від вологи -;
4. гнучкість з'єднання -

З'єднання проводів опресовки з клейовим ізолятором №4.

Дане електричне з'єднання максимально відповідає всім вимогам. Воно володіє достатньою механічною міцністю, захистом від вологи (так як при нагріванні ізолятор вмощується і розплавляє клей знаходиться всередині), має хороший електричний контакт, для установки застосуємо простий поширений інструмент.
Недоліки: низька гнучкість, так як 3-4 см сполуки надають проводу жорсткість.

Оцінка з'єднання:

1. електричний контакт -;
2. механічна міцність -;
3. захист від вологи -;
4. гнучкість з'єднання -

Підводячи підсумки можна сказати, що кожне з'єднання має свої переваги і недоліки і вибирати їх потрібно виходячи з області застосування.
Наприклад, для ремонту електропроводки автомобіля в місцях частого перегину проводів добре зарекомендували себе з'єднання проводів скручуванням і з'єднання опресовки №1.
При ремонті прямих ділянок електропроводки автомобіля в кабіні, можна застосувати будь-яке з'єднання.
Однак при ремонті прямих ділянок електропроводки автомобіля в умовах підвищеної вологості, (у вантажівки велика частина проводки працює в таких умовах) лідером, безсумнівно, є з'єднання №4.
