З’єднання крокв - як з’єднати крокви
Будь-яке будівництво складається з комплексу заходів і, мабуть, одним з найважливіших етапів є обладнання кроквяної системи даху. Вона виконує функції, що несуть для покрівлі, а покрівля в свою чергу захищає все інше будова від негативного впливу навколишнього середовища. Тому можна говорити про те, що забезпечення міцності і стійкості каркаса кроквяної системи є одним із пріоритетних завдань. Від того, наскільки якісно виконано з'єднання крокв залежить дуже багато чого. Саме про це і піде мова нижче.
види з'єднань
Слід сказати, що основні відмінності між сполуками, як правило, обумовлені місцем їх локалізації. І, виходячи з цього, вузлові з'єднання крокв можна умовно розділити на кілька відокремлених груп:
- з'єднання кроквяної ноги з мауерлатом,
- з'єднання кроквяних ніг між собою,
- з'єднання кроквяних ніг і конькового бруса,
- з'єднання кроквяних ніг і додаткових елементів кроквяної системи (підкосів, розкосів, затягувань),
- з'єднання складових частин крокв при стикуванні елементів.
Кожен з цих вузлів з'єднання може бути виконаний різними способами, здійснення яких в деякій мірі відрізняється з технологічного боку. Виконуватися різні сполуки будуть за допомогою різних кріпильних елементів. Для кращого розуміння суті питання і нюансів виконання робіт, кожен із способів з'єднання варто розглядати окремо.
Скріплення окремих частин
Встик. В якості одного з основних способів з'єднання елементів кроквяної системи слід розглядати з'єднання встик. При такому з'єднанні скріплюються частини впираються один в одного. В основному цей метод застосовується при нарощуванні довжини елементів, наприклад, кроквяної ноги. Торці складових частин, які необхідно з'єднати, відпилюються під кутом 90⁰, після чого поєднуються і з'єднуються за допомогою накладок. Можна використовувати як обрізки дерев'яних дощок, так і спеціальні металеві пластини.
Зверніть увагу! Кріпити накладки можна цвяхами або саморізами, але при цьому потрібно пам'ятати, що розташовувати їх потрібно в шаховому порядку.
Метод косого прируба. Наступним способом з'єднання частин кроквяної системи є так званий метод косого прируба. Цей прийом також застосовується при з'єднанні складових частин кроквяних ніг між собою. В цьому випадку торці з'єднуються частин відпилюються під кутом 45⁰, після чого стикуються один з одним. Після цього, свердлиться наскрізний отвір, в який вставляється різьбова шпилька, за допомогою якої елементи притягуються.
Зверніть увагу! При затягуванні повинні використовуватися широкі шайби для запобігання можливості розтріскування елементів.
Внахлест. Ще одним варіантом скріплення окремих частин в кроквяної системі є з'єднання внахлест. Цей спосіб характеризується тим, що з'єднуються частини накладаються один на одного з деяким заступом по довжині і фіксуються саморізами або цвяхами. Таким чином, зазвичай з'єднують складові частини крокв, якщо не вистачає їх довжини. Цей же спосіб можна застосовувати при зборі довгих крокв з трьох складових частин, коли одна частина як би затискається між двома іншими і фіксується саморізами.
Зверніть увагу! Якщо використовуються складові кроквяні ноги, то їх жорсткість повинна бути рівномірною по всій довжині. Якщо цього не забезпечити, то покрівля може деформуватися.
З'єднання крокв між собою

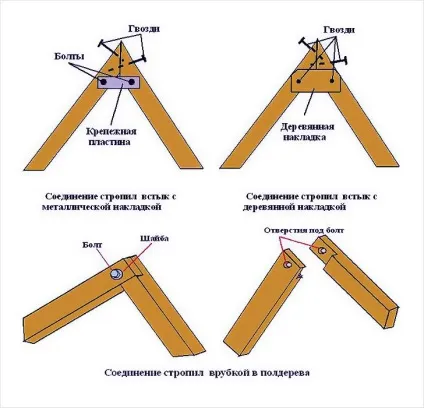

Що стосується місць з'єднання кроквяних ніг між собою вгорі, то тут теж можуть бути різні варіанти.
- Крокви можна з'єднати внахлест. Тобто мова йде про те, що кроквяні елементи накладаються один на одного, після чого сверлится наскрізний отвір і частини притягуються або болтом з гайкою, або різьбовий шпилькою. При цьому обов'язково повинні бути підкладені широкі шайби з обох сторін.
- Крокви можуть бути з'єднані під кутом. Для цього торці відпилюються під потрібним кутом, стикуються між собою або до коньковому прогону і стягуються цвяхами або саморізами. При відсутності конькового бруса, кроквяні ноги можуть бути з'єднані за допомогою спеціальної кріпильної пластини, яка накладається з двох сторін. В наскрізні отвори в пластинах і кроквах вставляються болти або нарізні шпильки, і елементи стягуються.
- Ще один спосіб з'єднати кроквяні ноги в конику - це метод врубки в полдерева. При цьому лобзиком або ножівкою на обох стропильних ногах випіліваются виїмки, глибиною до половини товщини бруса. Після чого частини з'єднуються, і в місці стиковки виконується наскрізний отвір, через яке за допомогою болта проводиться притягання елементів один до одного.
З'єднання крокв і мауерлата

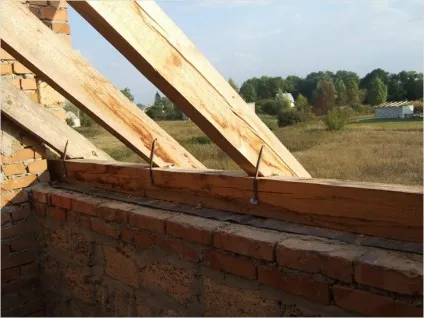

Поряд з іншим, необхідно розглянути і способи з'єднання кроквяних ніг і мауерлата. Цей вузол з'єднання грає важливу роль, адже саме завдяки йому відбувається фіксація всієї кроквяної системи до решти каркасу будівлі. З'єднання може бути здійснено декількома способами.
- З'єднання за допомогою врубки в крокви. В цьому випадку в крокви робиться врубка, глибиною до третини товщини кроквяної ноги, яка грає роль своєрідного паза. Призначення врубки в тому, щоб протидіяти різним зсувам кроквяної ноги щодо мауерлата. Після установки елементів їх фіксують за допомогою трьох цвяхів, два з яких забиваються під кутом до площини мауерлата, а третій вертикально. Таким чином, з'єднання виходить досить міцним.
- Також кроквяна нога може фіксуватися за допомогою спеціально змонтованого опорного бруса. Його кріплять на мауерлат, і кроквяна нога впирається в нього. Для запобігання зсуву по боках кроквяної ноги встановлюються фіксують металеві куточки.

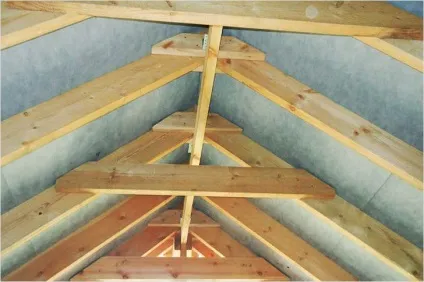

Що стосується того, як з'єднуються додаткові елементи кроквяної системи, різноманітні підкоси, розкоси, затягування і підпори, то слід сказати, що це може бути здійснено будь-яким з перерахованих способів. Все залежить від конкретного випадку.
Варто також додати, що в якості витратного матеріалу, використовуваного при складанні кроквяної системи, можуть використовуватися як звичні цвяхи, так і саморізи, дерев'яні клини, болти або нарізні шпильки.
На закінчення вищесказаного можна додати кілька слів про те, що незважаючи на те, яким способом будуть кріпитися окремі елементи кроквяної системи, важливо пам'ятати одне правило. Зайве жорстке кріплення елементів вкрай небажано. Справа в тому, що дерево при перепадах температури і вологості схильне до деякої міри змінювати свої розміри, а саме, розширюватися і звужуватися. Це є природним процесом.
Зверніть увагу! Якщо зробити все кріплення надмірно жорсткими, це може привести до порушення цілісності всієї конструкції.
До слова кажучи, деякі деформації можуть виникати і в результаті усадки грунту, так що дане правило представляється досить актуальним в більшості випадків.
