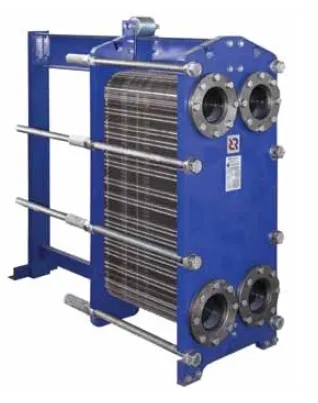

З чого складається теплообмінник

1 - передня нерухома плита, 2 - верхня напрямна, 3 - задня рухлива плита, 4 - задня стійка (штатив), 5 - робоча пластина з ущільненням, 6 - нижня напрямна, 7 - патрубки, 8 - ролики для переміщення пластин уздовж напрямних, 9 - шильд з назвою і технічними даними, 10 - шпильки

Пристрій теплообмінника:

Передня нерухома і задня рухлива плита - представляють собою каркас агрегату і стягують пластини.
Напрямні - закріплюються на передній плиті і задній стійці-штативі, служать опорою для рухомої плити і пластин (останні переміщаються уздовж напрямних за спеціальними роликам).
Теплообмінні пластини мають 4 отвори і утворюють між собою два ізольованих і герметичних каналу - для холодної і гарячої робочого середовища.
Ущільнення для теплообмінників фіксуються в канавках пластин за допомогою епоксидного клею або кліпс. Клей не рекомендується використовувати в системах з великими перепадами тиску, а кліпси - в окисляє середовищі і при частих «розтинів» обладнання.
Розбірні пластинчасті теплообмінники виробляють на різних видах рам: консольної, дво- і трехопорной. Кожен агрегат обов'язково оснащується шильдом, де вказується точна назва моделі і його тех. дані.

ОСОБЛИВОСТІ І ПЕРЕВАГИ:

необмежений запас по тепловій потужності (можна збільшувати до безкінечності шляхом додавання пластин);
температурний діапазон від -50 до +200 градусів (тиск до 2.5 мПа);
універсальність застосування (від невеликих технологічних ліній до великих підприємств);
відносно малі габарити (чим менше перепад температур і вище допустимі теплові втрати - тим компактніше і дешевше конструкція);
ремонтопридатність і мінімальні витрати на сервісне обслуговування (за рахунок розбірної конструкції);

Позначення типів пластинчастого теплообмінника можуть експлуатуватися в середовищах, які містять тверді включення діаметром до 4 мм.
