Ввічлива підсвічування на процесорі attiny13, вироби для авто

Вельми популярна мікросхема в середовищі радіоаматорів ATtiny13, можна використовувати і в якості бази на основі якої можна легко побудувати систему управління освітленням автомобіля або так звану в народі «ввічливу підсвічування».

Що забезпечує плавне включення або виключення світла в салоні автомобіля при відкритті та закритті дверей. Габаритні розміри загальної схеми досить малі, що дозволяє розмістити її в будь-якому місці автомобіля або навіть в сам плафон підсвічування.

Отримане пристрій буде забезпечувати нижче наступний функціонал:

1. При відкритті дверей освітлення буде плавно включатися;
2. Закриття всіх дверей або пуск двигуна приведуть до плавного згасання освітлення;
3. Відкриття будь-яких дверей включає висвітлення на 7 хвилин або до моменту закриття всіх дверей;
4. Працюючий двигун і відчинені двері призводять до постійного висвітлення салону автомобіля;
5. Час плавного відключення або включення світла становить 8 секунд.

Принципова схема пристрою, навісні елементи їх номінали і маркування Ері представлені на схемі.

Принцип роботи схеми полягає в постійному програмному скануванні стану двигуна включений він чи вимкнений за допомогою вимірювання бортового напруги. Відомо, що при включенні двигуна і генератора напруга бортової мережі піднімається до 14-15В, на відміну від звичайного напруги акумулятора в 12 В.

При падінні напруги нижче 13,6В, мікропроцесор розпізнає це як відключення двигуна. І задає певні функції шляхом програмування дозволяють регулювати керуючі сигнали на транзистор керуючий світінням ламп.

У зв'язку з цим добірка резисторів R1 і R2 повинна здійснюватися дуже тонко, тому що при їх невірної установці можлива або помилкове спрацьовування мікропроцесора на включений двигуна або розпізнавання мікропроцесором його відключення.

Сигнал закриття і відкриття дверей передається через концевики обробляється мікропроцесором і видає на керуючий висновок транзистора певну команду.

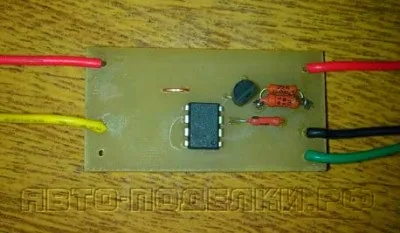

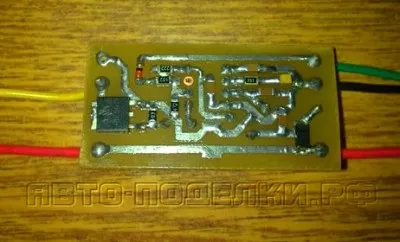

Трасування плата і прошивка мікропроцесора знаходиться в прикріпленому до статті файлі.
