Розводка опалення двоповерхового будинку - схема і план

Схема з природною циркуляцією теплоносія

Вибір схеми опалення двоповерхового будинку залежить від його площі і планування. Найбільш звичним життям і широко поширеною схемою для дач і заміських будинків як і раніше залишається система опалення з природною циркуляцією теплоносія, мало чим відрізняється від схеми опалення одноповерхових будинків.

Єдиною особливістю схеми розводки опалення з природною циркуляцією в двоповерховому будинку є вибір місця для установки розширювального бака. Немає необхідності виносити його на горище і можна обмежитися розташуванням в будь-якому місці на другому поверсі (зрозуміло, в найвищій точці кімнати), забезпечивши можливість скидання теплоносія.

При такому способі підключення опалювальних приладів теплоносій надходить в них зверху (верхня розводка), завдяки чому забезпечується рівномірне прогрівання радіаторів і опалювальних приміщень. Для забезпечення спрямованого руху теплоносія труби необхідно прокладати з ухилом 3-5 градусів, пам'ятаючи про те, що діаметр зворотного трубопроводу в міру наближення до котла повинен збільшуватися.

Подаючий трубопровід може бути прокладений під стелею або під підвіконнями. Приклади підключення радіаторів наведені на малюнку 1.

Серед достоїнств схеми опалення двоповерхового будинку з природною циркуляцією можна відзначити:

• Незалежність від подачі електроенергії
• надійність
• простоту експлуатації
• Безшумність роботи системи

На жаль, недоліків у системі опалення з природною циркуляцією на багато більше, ніж переваг:

• Складність монтажу і необхідність прокладки труб з обов'язковим ухилом
• Мала обігрівається площа: у системи просто не вистачить напору для обігріву двоповерхового будинку площею понад 130 м2
• низька ефективність
• Великий перепад температур між подачею і обратку, що негативно позначається на роботі котла
• Присутність в теплоносії кисню і як наслідок, внутрішня корозія системи
• Необхідність стежити за рівнем постійно випаровується теплоносія і підливати його. У підсумку на трубах утворюється накип.
• З цієї ж причини не можна використовувати антифриз
• Висока матеріаломісткість системи

Набагато ефективніше в двоповерховому будинку використовувати системи опалення з примусовою циркуляцією теплоносія. При цьому найпростіше реалізувати наступні схеми:

Їх можна виконати самостійно

Однотрубна схема опалення двоповерхового будинку

При однотрубної схемою підключення опалювальних приладів рух теплоносія розділяється на дві гілки, одна з яких йде на перший поверх, а друга на другий поверх. На кожному поверсі на вході труби опалення ставиться запірна арматура, що дозволяє обігрівати тільки половину приміщень.

Після проходження через прилади опалення труби з теплоносієм знову об'єднуються в одну, що йде до котла. Підключення радіаторів на кожному поверсі таке ж, як і для одноповерхових будівель.

Для регулювання рівня нагрівання радіаторів та проведення балансування системи на вході кожного опалювального приладу встановлюється запірна арматура. На виході з радіатора також встановлюється запірна арматура, призначена для його відключення в разі заміни або ремонту. При такому підключенні заміну приладів опалення можна виконувати без зупинки всієї системи і зливу води. Також на кожен радіатор у верхній його частині встановлюється вентиль для скидання повітря.

Установка радіаторів виконується з байпасній лінією, що в значній мірі підвищує рівномірність прогріву приміщення. Монтувати опалювальні прилади можна і без байпасній лінії, але в цьому випадку необхідно встановлювати в будинку опалювальні прилади різної теплової потужності з урахуванням втрати охолодження теплоносія: чим далі від котла, тим більше секцій має бути у радіатора. Якщо не дотримуватися цього правила, то в одних кімнатах буде жарко, а в інших, навпаки, холодно.

Схема опалення двоповерхового будинку може бути і без запірної арматури, вірніше, з меншим її кількістю, але при цьому в значній мірі знижується її маневреність. В цьому випадку вести мову про роздільне опаленні першого і другого поверхів вже не доведеться.

Переваги та недоліки однотрубної системи опалення

• Однотрубна система опалення відносно проста в монтажі
• Її використання забезпечує ефективну тепловіддачу
• Однотрубна система опалення двоповерхового будинку дозволяє заощадити на матеріалах.

До недоліків опалювальної системи цього виду слід віднести нерівномірність розподілу тепла по опалювальних приладів, а також необхідність проведення балансування системи.

Всіх цих недоліків позбавлена ​​двотрубна система опалення двоповерхового будинку з примусовою циркуляцією теплоносія.

Схема опалення з примусовою циркуляцією двоповерхового будинку

Двотрубна система опалення двоповерхового будинку з примусовою циркуляцією забезпечує рівномірний розподіл тепла і є більш ефективною системою, не дарма її часто порівнюють з кровоносною системою людини. У ній до кожного опалювального приладу нагрітий теплоносій подається окремо через відгалуження із загальної труби, що подає. До зворотного трубопроводу від кожного радіатора також передбачено відведення.

Радіатори встановлюються з відводом повітря і запірною арматурою на трубі подачі, що дозволяє змінювати ступінь нагріву опалювального приладу. З метою безпеки і щоб уникнути надлишкового тиску в опалювальному приладі, на відводі від радіатора зворотного труби запірна арматура не ставиться. Подає труба може бути прокладена під стелею або під підвіконням.

Єдиним недоліком двотрубної системи опалення є її висока матеріаломісткість: труби потрібні в подвійній кількості для подачі і обратки. До того ж труби важко декорувати, а заховати їх не завжди вдається. Всіх цих недоліків позбавлена ​​колекторна схема опалення.

Колекторна схема опалення двоповерхового будинку

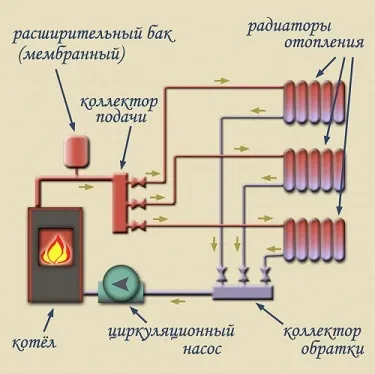

Колекторна схема з рівним успіхом може використовуватися для обігріву як одноповерхового, так і двоповерхового будинку. Працює вона тільки з примусовим рухом теплоносія, який подається попередньо на колектор. При цьому кожен опалювальний прилад окремо підключається до колектора через запірну арматуру.

Переваги колекторної системи

Подібний спосіб підключення дозволяє монтувати і демонтувати опалювальні прилади на працюючій системі, без її зупинки і зливу теплоносія.

• Системою легко керувати. Кожен її контур є незалежним і може бути підключений до окремої системи автоматичного регулювання з окремим циркуляційним насосом.
• Можна підключити тепла підлога
• Можна заховати труби в фальшпол, розташувавши колектор в окремій шафі
• Система опалення просто монтується і може бути виконана «власними руками»

Чому віддати перевагу

Будь-яка з наведених схем опалення двоповерхового будинку перевірена на практиці і неодноразово доводила свою ефективність. Принципової різниці між ними немає. Реалізувати на практиці набагато простіше колекторних схему опалення.
