Вуличне освітлення для заміського будинку своїми руками

При здійсненні будівництва власного заміського будинку доводиться продумувати безліч важливих питань: де краще поставити будинок, як підвести необхідні комунікації і т.д. Один з таких питань - це як зробити вуличне освітлення для заміського будинку своїми руками правильно, з дотриманням всіх необхідних заходів безпеки.

Базові принципи монтажу «вуличного світла»

Існує поширене переконання, що монтаж внутрішнього і зовнішнього освітлення мало чим відрізняється. Звичайно, можна взяти звичайні лампочки, патрони і плафони, прикрутити їх під козирком ганку і цим обмежитися. Однак якщо ви хочете, щоб весь ваш присадибна ділянка була добре освітлений в темну пору доби, і щоб використовувані елементи освітлення виконували не лише практичну, але й естетичну функцію, доведеться гарненько попітніти.

Монтаж зовнішнього і вуличного освітлення необхідно проводити з урахуванням впливу на освітлювальні прилади наступних несприятливих факторів:

• Підвищена вологість. Крім того, що зовнішні освітлювальні прилади будуть періодично потрапляти під дощ і сніг, вони також регулярно будуть ставати жертвою роси, інею, туманів і т.д. Тому вкрай важливо забезпечити їм достатній ступінь захисту від вологи.
• Вітер - ще один ворог освітлення. Конструкція світильників повинна бути міцна і надійна, щоб перша ж гроза або просто сильний порив вітру їх не зруйнували.
• Якщо ви плануєте використовувати освітлювальні прилади для підсвічування фасаду будівлі, басейну або доріжок, необхідно використовувати спеціалізовані світильники, що володіють поліпшеними характеристиками.

Також необхідно подбати про те, щоб до всіх освітлювальних приладів у вас був вільний доступ, тому що в противному випадку кожна заміна лампочки для вас стане справжнім випробуванням, не кажучи вже про заміну проводки.

Монтаж вуличного освітлення на дачі або в заміському будинку повинен проводитися з використанням прихованої проводки, захованої в спеціальні канали і коробки. Також необхідно подбати про створення добре захищеною «розводки» до всіх освітлювальних приладів. Без дотримання певних правил безпеки ви ризикуєте в підсумку отримати ураження електричним струмом чи інші проблеми, пов'язані з неправильно підключеної електропроводкою. Після завершення кожного етапу монтажу зовнішнього освітлення, необхідно проводити тестування системи на предмет наявності несправностей.

Підготовка проекту вуличного освітлення на дачі

Облаштування зовнішнього освітлення необхідно починати зі створення проекту. У ньому повинна бути вказана наступна інформація:

• Технічне завдання на проектування, що включає світлотехнічні розрахунки, що стосуються якісних показників використовуваних світильників;
• Креслення фасаду при облаштуванні зовнішнього фасадного освітлення, а також план ділянки із зазначенням місць розміщення зовнішніх світильників, місцем прокладки кабелю і кабельнесущіх конструкцій;
• Схеми складних кутів і конструкцій систем електропостачання;
• Специфікації на освітлювальне обладнання та багато іншого.

На основі інформації про обрані освітлювальних приладах і їх кількості необхідно буде скласти розрахунок кількості споживаної ними енергії. Виходячи з отриманих даних, визначається необхідна кількість кабелю і захисних автоматів.

Існують також особливі правила укладання захисного кабелю відповідно до загальноприйнятих норм безпеки. Так, кабель повинен знаходитися не менше ніж за півметра від поверхні землі і будь-яких інших комунікаційних труб. Газопровідні труби низького напрямки повинні знаходитися не менше ніж в метрі. Прокладати кабель по повітрю не рекомендується. Якщо це все ж неминуче, необхідно буде використовувати додатково міцно натягнутий металевий трос.

Кабель для настінних світильників найкраще прокладати до фінальної обробки стін. В іншому випадку захисні короби можуть зіпсувати зовнішній вигляд будівлі. Світильники монтуються на спеціальні металеві кронштейни.

Різновиди освітлення садової ділянки

Зовнішнє освітлення своїми руками може бути виконано з використанням різних видів освітлювальних приладів і ламп.

При виборі відповідного типу освітлення необхідно виходити з таких міркувань:

• Підсвічування повинна бути ергономічною. У вечірньому саду не повинно бути видно, як удень, але при цьому все доріжки або можливі перешкоди повинні бути добре освітлені. Тому установка світильників вуличного освітлення зазвичай здійснюється з урахуванням зонування території. Також великою популярністю користуються освітлювальні системи із застосуванням датчиків руху.
• Освітлення повинне гармоніювати з екстер'єром будинку і навколишнім ландшафтом, вигідно підкреслюючи їх переваги. При цьому самі освітлювальні прилади не повинні кидатися в очі.
• Освітлення не повинно стати причиною кілометрових рахунків за електрику. Уважно прорахуйте, скільки ламп вам в дійсності знадобиться, а також при необхідності замініть всі старі моделі на більш сучасні енергозберігаючі варіанти.
• Освітлювальні прилади повинні бути прості в експлуатації, обслуговуванні та ремонті. Необхідно, щоб до будь-якого елементу освітлювальної системи у вас був вільний доступ на випадок необхідності проведення профілактичних і ремонтних робіт.

Залежно від того, які цілі ви переслідуєте, розміщуючи на своїй ділянці підсвічування, зовнішнє освітлення може бути наступних видів:

1. акцентує архітектурне освітлення використовується не тільки для освітлення фасаду будівлі, але і для створення акцентів на найбільш значущих і об'ємних його елементах.

2. заливають підсвічування, навпаки, дозволяє розподілити освітлення по фасаду будівлі більш рівномірно завдяки великим світловим плям від світильників. Найчастіше для створення такого роду підсвічування використовуються світильники з великою потужністю і широким кутом розсіювання світлового потоку. Зокрема, для цієї мети ідеально підходять світлодіодні світильники.

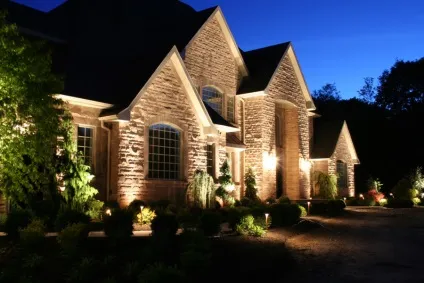

Підсвічування фасаду заміського будинку

3. Контурне освітлення, по суті, схоже на що акцентує, з тією лише різницею, що підкреслюється найчастіше геометрична форма будівлі. Для створення даного типу підсвічування використовують світлодіодні трубки.

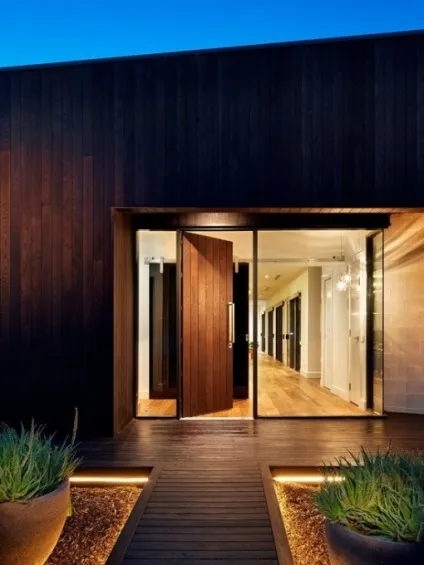

4. Приховану підсвічування встановлюють в поглиблення фасаду або інші недоступні для погляду елементи. Вона дає м'який, плавно поширюється по поверхні світло, першоджерело якого складно відразу визначити.

Що ж кається освітлення присадибної ділянки, то тут ситуація дещо простіше. Освітлення може виконувати або декоративну, або охоронну функцію, або вирішувати обидві ці завдання одночасно. Датчики руху допомагають економити електроенергію, при цьому не знижуючи ступінь захищеності вашої ділянки.

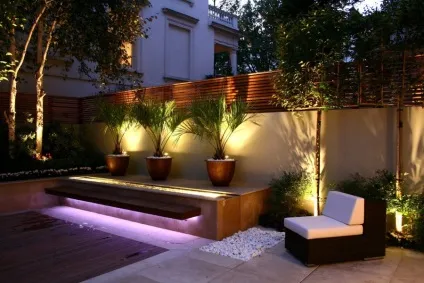

Світильники для ландшафтного освітлення ділянки

Існує величезна різноманітність різних світильників по формі, конструкції і типу кріплення. Для зовнішнього освітлення найчастіше застосовуються такі освітлювальні прилади:

• прожектори;
• Підвісні лампи;
• Світлодіодні стрічки і т.д.

Способи прокладки кабелю

Електричні кабелі можуть бути прокладені під землею або по повітрю.

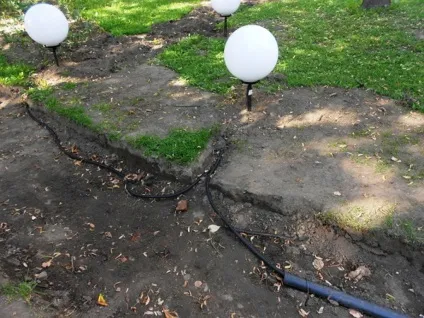

Підземний спосіб проводки кабелю вважається більш правильним і більш безпечним. Даний спосіб прокладки кабелю не тільки забезпечує проводам більший захист від механічних пошкоджень, але і дозволяє не псувати ландшафт ділянки висять всюди проводами.

Хоча повітряна прокладка кабелю менш дорога і технічно складна, сьогодні її використовують все рідше і рідше. В основному даний метод використовується виключно для прокладки кабелю від опор лінії електропередач безпосередньо до ділянки.

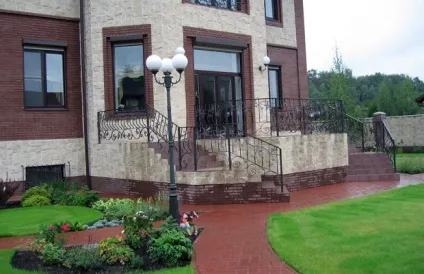

Більшість світильників для зовнішнього освіження встановлюються на спеціальні опори. Опори можуть бути виконані у вигляді ліхтарних стовпів, спеціальних кронштейнів, натяжних тросів і т.д. Сьогодні у продажу можна знайти опори, виконані з металу, пластику, залізобетону і дерева. Надійність і довговічність опор безпосередньо впливає на термін служби світильника, тому до їх вибору слід поставитися дуже уважно.

Основні етапи монтажу світильників і ліхтарів на вулиці

Після того, як був створений проект зовнішнього освітлення і були закуплені всі необхідні матеріали, можна приступати до його втілення.

1. Розмітьте всі місця, в яких ви запланували розміщення світильників, на місцевості. Так, де ви збираєтеся проводити підземну проводку кабелю, встановіть огорожу та попереджувальні знаки. Виконайте прокладку кабелю, не забувши про необхідність заземлення світильників.

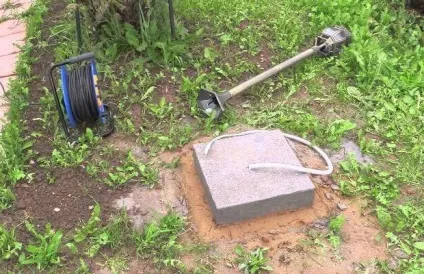

2. Якщо у вас запланована установка ліхтарів вуличного освітлення, вам необхідно буде викопати ями під фундамент. Установка стовпа вуличного освітлення повинна проводитися в яму глибиною не менше 15-20% від довжини цього стовпа. Після того, як ви дістанете яму, на її дно необхідно буде засипати піском, утрамбувати, і забетонувати. Щоб захистити кабель, використовується пластикова труба, яка розміщується в центрі дерев'яної опалубки, а зовні заливається цементним розчином. Зверху на трубу встановлюється анкер для кріплення стовпа.

Для кріплення настінних світильників проводиться за допомогою спеціальних кріплень, які йдуть в комплекті, на анкера.

3. Проведення кабелю по всій ділянці повинна бути виконана протягом одного дня. При цьому не рекомендується здійснювати такого роду роботи при несприятливих погодних умовах (під час дощу, снігопаду тощо).

4. При необхідності встановіть і налаштуйте на зовнішніх освітлювальних приладах автоматику.

5. Після установки всіх освітлювальних приладів необхідно кілька разів перевірити їх працездатність. Якщо протягом перших кількох днів експлуатації нового вуличного освітлення ніяких проблем не виникне, канали і траншеї, в які проводився монтаж кабелю і ліхтарних стовпів, можна закопувати і вирівнювати.

Фотодатчик для вуличного освітлення. Як вибрати і застосувати

При використанні автоматики вам буде потрібно використовувати фотодатчики, які необхідно включити в схему фотореле. За принципом виконання фотодатчики можна розділити на вбудовані і виносні - назви говорять самі за себе.

У міру того, як на вулиці темніє фототранзісторное опір зростає і автоматика повинна включити вуличне освітлення. Фотодатчик найчастіше встановлюється один на все світильники, задіяні в системі вуличного освітлення, однак при цьому необхідно, щоб всі елементи були запитані з одного місця.

При виборі фотодатчика важливо пам'ятати, якими властивостями він повинен володіти, щоб він прослужив якомога довше і якісно виконував свої функції. В першу чергу, фотодатчик повинен бути в герметичному міцному корпусі, мати діапазон робочих температур як мінімум від -25 до +50 градусів за Цельсієм і володіти захистом від помилкових спрацьовувань.

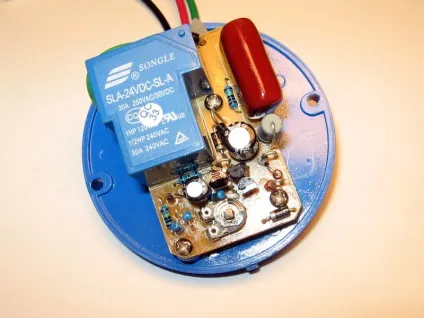

Фотодатчик в схемі управління освітленням через фотореле LXP-03

На малюнку нижче наведена найпростіша схема фотореле для вуличного освітлення, яку нескладно спаяти своїми руками. Головний елемент схеми - операційний підсилювач, що забезпечує порівняння напруги фотодатчика з заданим. Реле замикається, коли напруга з світлодіода виявляється менше заданого. Напруга на резисторі R1 зменшується пропорційно зниженню освітленості, тобто збільшення опору на світлодіоді LED1. Заданий рівень напруги, обумовлений опором R2, подається на неінвертуючий вхід ОП.

Схема фотореле для вуличного освітлення
