У будівництві трубопроводів часто застосовуються фланцеві з'єднання. Вони забезпечують герметичність і міцність збираються інженерних конструкцій. Основним елементом з'єднання є фланець. Ця деталь являє собою металевий диск і забезпечує міцне і щільне роз'ємне з'єднання. Своє застосування фланець знайшов в галузі трубопровідного транспорту, комунального господарства. Завдяки використанню різних матеріалів для його виготовлення, він стає практично універсальним елементом трубопровідних конструкцій.

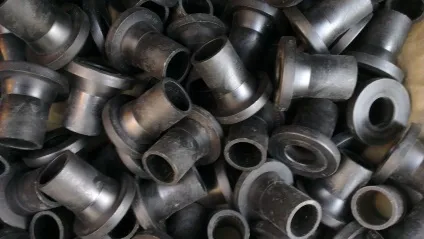

Поліетиленова втулка під фланець застосовується для приєднання труби ПЕ до сталевій трубі через фланцеве з'єднання, а також кріплення до регулюючої або запірної арматури.

Навіщо потрібна втулка ПЕ під фланець?

Втулка ПЕ є кінцевим елементом. Це означає, що з її допомогою можна здійснити такі роботи, як підведення труби, виготовленої з поліетилену, до арматури (сталевий або запірного типу). Характерна особливість втулки полягає в тому, що вона являє собою єдиний в своєму роді елемент, який грає роль бурту між притискним фланцем і відповідним фланцем сталевого трубопроводу. Замість фланця можуть виступати засувка і клапан запірного типу.

Загальновідомо, що поліетиленові крани кульового типу, призначені для установки під землею, обійдуться в значну суму, оскільки їх вартість набагато вище засувок, зроблених з чавуну або сталі. Крім того, поліетиленові крани виробляються обмеженого діаметра - до 315 мм. Якщо ж використовувати втулки, з'являється можливість у кілька разів зменшити вартість робіт по влаштуванню трубопроводів при монтажі запірної системи. Це особливо помітно, якщо при роботі застосовуються труби і засувки великого діаметру.

Серед втулок з ПНД виділяють 2 групи:

Сегментні втулки ПНД - Такі втулки є зварені встик елементи з ПНД, частково або повністю складаються з труби ПНД.

Литі фітинги ПНД - відрізняються від сегментних тим, що вони виготовлені методом лиття під тиском і не мають зварних швів. Фітинги великих діаметрів іноді виробляють методом лиття з наступною механічною обробкою.

Принцип використання даного фитинга полягає в забезпеченні упору для фланця, надягнутого на втулку і виключає можливість роз'єднання вузла під час його експлуатації. Використовують втулку під фланець в місцях переходу поліетиленового трубопроводу на засувці або сталеву трубу, при наявності на ній відповідного фланця.

Втулка ПНД під фланець використовується спільно з притискним фланцем, який повинен мати більш широкий внутрішній діаметр, ніж звичайний стандартний фланець. Необхідність в расточке внутрішньої частини фланця, полягає в наявності підсилює розширення поліетиленовою частини втулки біля основи бурту, що заважає щільно прилягати фланця до притискної частини.

Після установки втулки на трубі, за допомогою сталевого фланця і болтів з гайками, труба приєднується до засувки, а бурт на втулці не дає фланця зіскочити при експлуатації трубопроводу при робочих і максимальних тисках.

Функціональність ПЕ втулки

Величезний діапазон діаметрів і витривалі характеристики дозволяють застосовувати подібний варіант кріплення фактично в будь-яких умовах і на будь-яких трубопроводах. Сучасні литі втулки з ПНД відрізняються підвищеною стійкістю до низьких або високих температур, а також наступними технічними характеристиками:

м'якість і еластичність матеріалу для з'єднання частин трубопроводу
максимальна герметичність при забезпеченні правильного з'єднання
високий термін експлуатації навіть в граничних умовах
розширення можливостей застосування комбінованих типів трубопроводів

Металеві запірні елементи часто виявляються єдиним оптимальним способом страховки або перекривання трубопроводу. Тому навіть в пластикових системах доводиться встановлювати саме такі варіанти. Лита втулка з ПНД допоможе якісно і герметично з'єднати частини системи з різних матеріалів.

Використання втулок ПНД

Монтаж втулок виконується досить просто, адже всі сучасні елементи сполучної арматури прагнуть до спрощення використання. Це економить час і кошти в момент створення трубопроводу, а також дозволяє досягти тривалої експлуатації системи без проблем. Вигоди монтажу різнотипних елементів системи за допомогою втулок наступні:

повна герметичність місць з'єднання і відсутність ризиків раптової поломки;
система не потребує обслуговування, будь-які неполадки можна швидко виправити;
монтаж ПНД елементів трубопроводу швидкий і дуже простий;
в наявності у постачальника можна відшукати великий спектр діаметрів втулок.

При організації трубопроводу для рідкої або пароподібної робочого середовища можна покластися на якість і надійність литих пластикових втулок під фланець на місцях з'єднання. Дані елементи допоможуть організувати надійну і довговічну систему трубопроводу.
