Вставляємо таблиці в колонтитули в новому word 2018 2018 2018 проектна документація

форма 3
Для листів основних комплектів робочих креслень, графічних документів розділів проектної документації та графічних документів з інженерних вишукувань

форма 5
Для всіх видів текстових документів (перші листи)

форма 6
Для креслень будівельних виробів і всіх видів текстових документів (наступні аркуші)

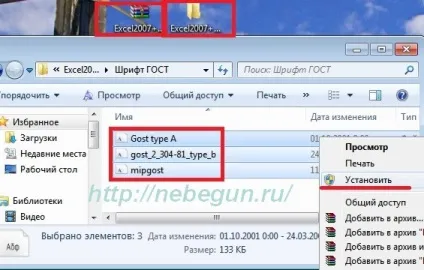

Для заповнення штампів, нам буде потрібно встановити шрифти ГОСТ Gost type A, gost_2_304-81_type_b, mipgost.
Для цього відкриваємо папку з шрифтами, виділяємо їх, натискаємо правою клавішею на виділеному тлі і в контекстному меню натискаємо Встановити.

Запускаємо Word, створюємо новий документ. Виставляємо основні параметри. Стиль відзначаємо Без інтервалу, вибираємо шрифт Times New Roman (Шрифт ГОСТ потрібен для заповнення штампів, а для всього документа використовується Times New Roman, він більш Новомосковскбельний.)

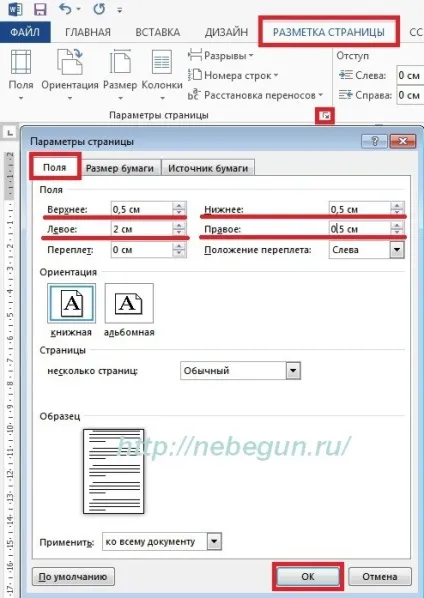

Заходимо в розмітку сторінки, натискаємо параметри сторінки, на вкладці Поля виставляємо, для Верхнього поля 0,5 см, для Лівого 2 см, Нижнього 0,5 см, Правого 0,5 см.

Переходимо на вкладку Вставка - Верхній колонтитул - Змінити заголовок.

Заходимо на вкладку Вставка - Фігури, і вставляємо прямокутник довільної форми.

На вставленому прямокутнику натискаємо правою клавішею миші і в контекстному меню вибираємо Формат фігури.

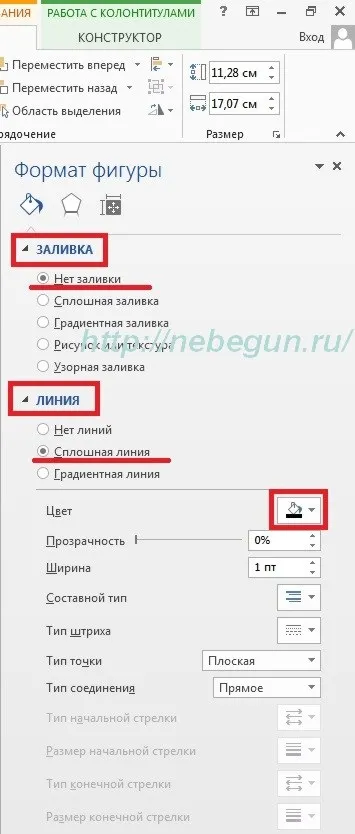

У вікні, розкриваємо Заливка, відзначаємо без заливки, розкриваємо Лінія, відзначаємо Суцільна лінія і вибираємо колір лінії чорний.

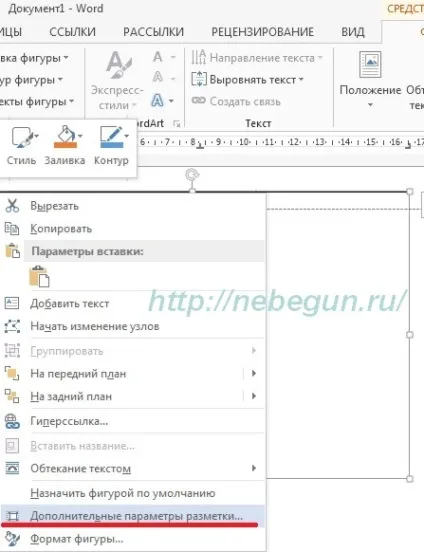

Тепер знову на прямокутнику натискаємо правою кнопкою миші і в контекстному меню вибираємо Додаткові параметри розмітки.

На вкладці Положення в розділі По горизонталі відзначаємо положення ставимо 2 см щодо Сторінки.
У розділі По вертикалі відзначаємо положення, ставимо значення 0,5 см щодо Сторінки, якщо в розділі Параметри присутні чеки Переміщати разом з текстом і Встановити прив'язку, то прибираємо їх.
Переходимо на вкладку Розмір і виставляємо розміри по висоті Лист А4 29,7 см - 0,5 см верхнє поле - 0,5 см нижнє поле = 28,7 см
Ширина Лист А4 21 см - 2 см ліве поле - 0,5 см праве поле = 18,5 см

Ми створили основну рамку для документа в верхньому колонтитулі, тепер в нижньому колонтитулі створимо дві таблиці штампів.

Для цього на вкладці Вставка - Нижній колонтитул - вибираємо змінити нижній колонтитул.

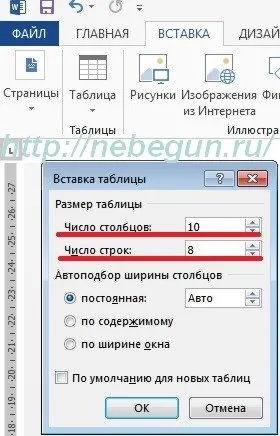

Переходимо на вкладку Вставка - Таблиця - Вставити таблицю.

Виставляємо число стовпців - 10, число рядків - 8.

Ловимо лівий верхній кут вставленої таблиці натискаємо правою кнопкою миші, і в контекстному меню вибираємо Властивість таблиці.

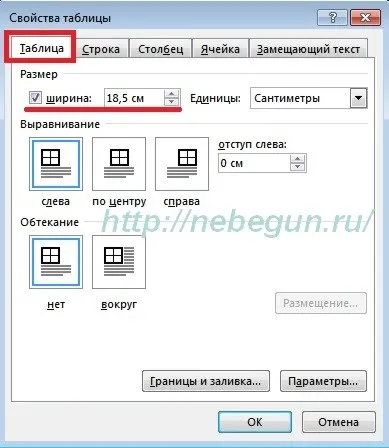

На вкладці Таблиця, ставимо чек Ширина і виставляємо значення 18,5 см

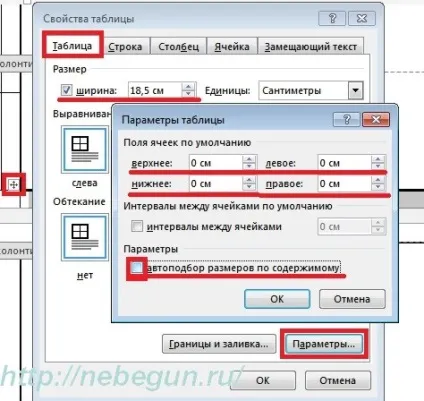

На вкладці Таблиця, заходимо в Параметри, і виставляємо Поля осередків за замовчуванням = 0см (дані поля позначають, на скільки текст буде зміщений від рамки поля, звичайно наїзд літери на поле не є добре, але за то наш текст буде розташований чітко по середині) . Знімаємо чек Автоподбор розмірів за вмістом.

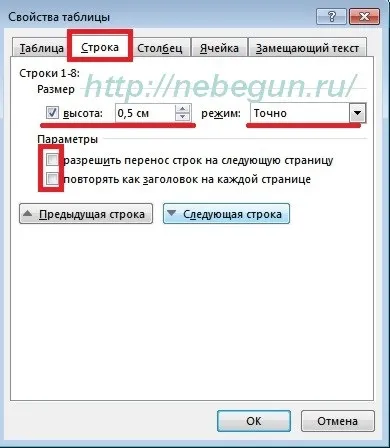

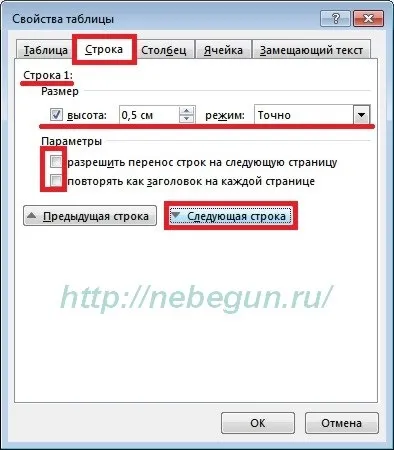

На вкладці Рядок ставимо чек Висота і значення 0,5 см, вибираємо Режим - Точно, знімаємо чеки Дозволити перенесення рядків на наступну сторінку і Повторювати як заголовок на кожній сторінці.

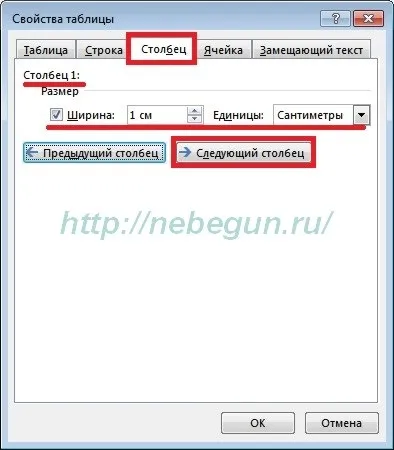

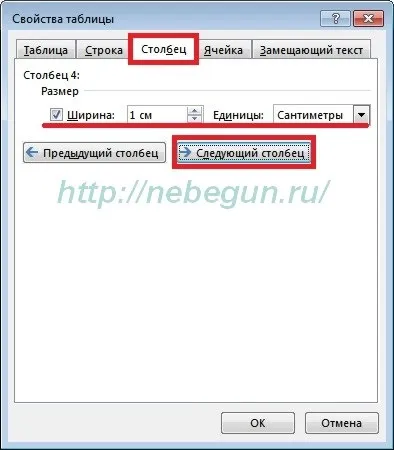

На вкладці Стовпець клікаючи по кнопці Наступний стовпець виставимо значення стовпців. Для Стовпець 1 = 1 см, Стовпець 2 = 1 см, Стовпець 3 = 1 см, Стовпець 4 = 1 см, Стовпець 5 = ​​1,5 см, Стовпець 6 = 1 см, Стовпець 7 = 7 см, Стовпець 8 = 1, 5 см, Стовпець 9 = 1,5 см, Стовпець 10 = 2 см,

Наведемо нашу таблицю до потрібного вигляду, для цього виділяємо потрібні елементи таблиці об'єднаємо їх як зазначено на Формі 5.

Заповнимо штамп текстом, але для початку, нам необхідно виділити всю таблицю, вибрати шрифт Gost type B розмір шрифту 10 вирівнювання посередині.

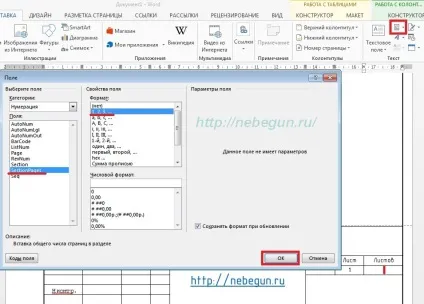

Вставимо автоматичну нумерацію аркушів, для цього, встановимо курсор в потрібну комірку, зайдемо на вкладку Вставка - Експрес - блоки - Поле.

Для автоматичного відображення кількості аркушів виберемо Поля - SectionPages. Формат 1,2,3, ...

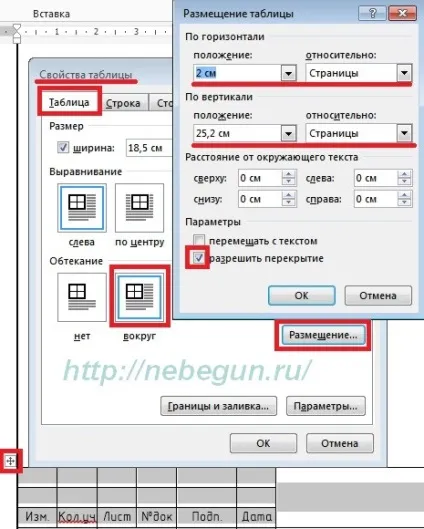

Для жорсткої прив'язки таблиці до листу, зайдіть в Властивості таблиці, на вкладці Таблиця встановіть обтікання Навколо, натисніть кнопку Розміщення, в розділі По горизонталі - Положення встановіть 2 см - Щодо Сторінки. У розділі По вертикалі Положення встановіть виходячи з розрахунку Висота листа А4 29,7 см - висота таблиці 4 см = 25,2 см щодо Сторінки.
Для того, що б таблиці могли розміщуватися поруч і не блокували переміщення один одного щодо листа, встановіть чек Дозволити перекриття.

Тепер вставимо в колонтитул ліву таблицю, яка складається у нас з двох таблиць, 4х4 і 2х3.

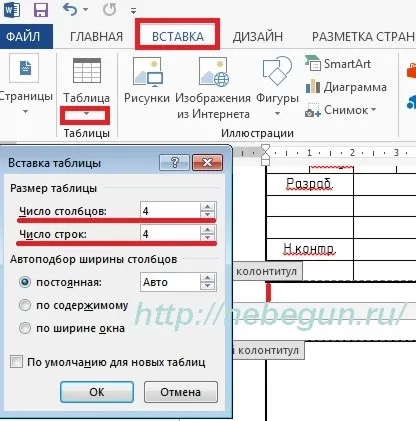

Поставимо курсор нижче нашої таблиці, переходимо на вкладку Вставка - Таблиці - Вставка таблиці, встановлюємо число Стовпців = 4. Число рядків = 4.

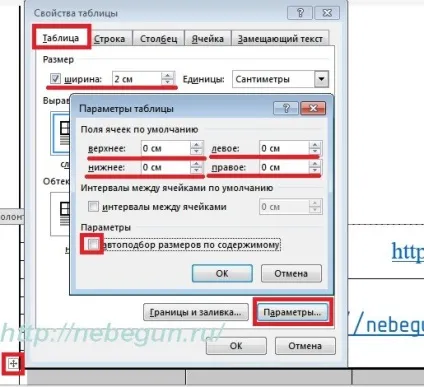

Заходимо в Властивості таблиці, виставляємо Ширину = 2 см, заходимо в Параметри таблиці, виставляємо Поля осередків за замовчуванням = 0 см. Знімаємо чек Автоподбор розмірів за вмістом.

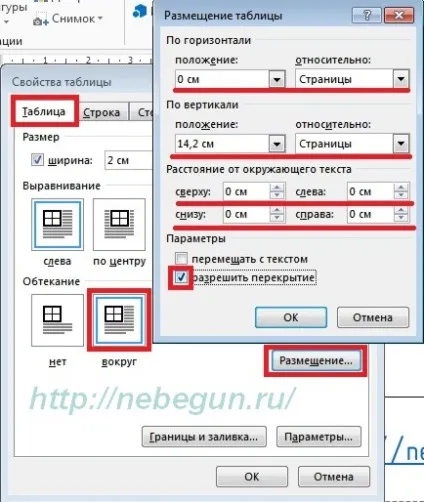

На цій же вкладці Таблиця жорстко прив'яжемо нашу таблицю до листу, вибираємо Обтікання - Навколо, натискаємо кнопку Розміщення і виставляємо По горизонталі 0 см щодо Сторінки, по Вертикалі Лист А4 = 29,7 см - 0,5 см (поле) - (елементи таблиці ) 2,5 см - 3,5 см - 2,5 см - 2 см - 2 см - 1,5 см - 1 см = 14,2 см щодо Сторінки. Відстань від навколишнього тексту ставимо по нулях, ставимо чек Дозволити перекриття.

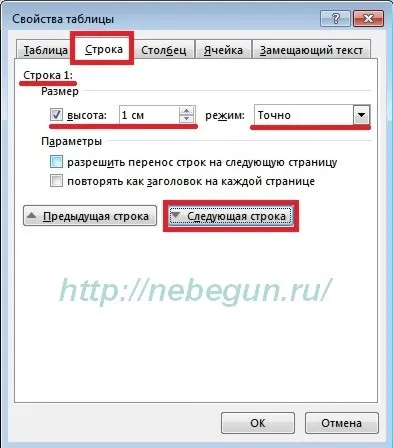

Переходимо на вкладку Строка і виставляємо висоту рядків для Рядок 1 = 1 см, 2-й рядок = 1,5 см, Рядок 3 = 2 см, Рядок 1 = 2 см. Режим для всіх рядків виставляємо Точно і знімаємо чек Дозволити перенесення рядків на наступну сторінку .

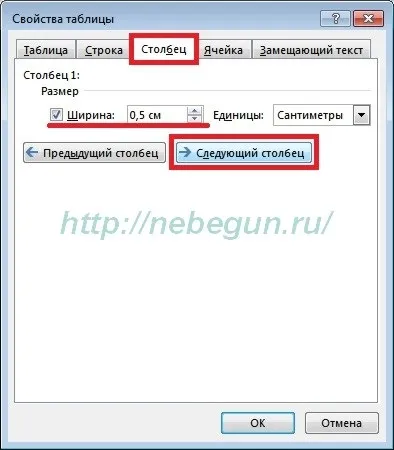

На вкладці стовпець для всіх стовпців встановлюємо 0,5 см

Тепер об'єднаємо крайні 3 осередки, задамо напрямок тексту в осередках і виставимо шрифт.

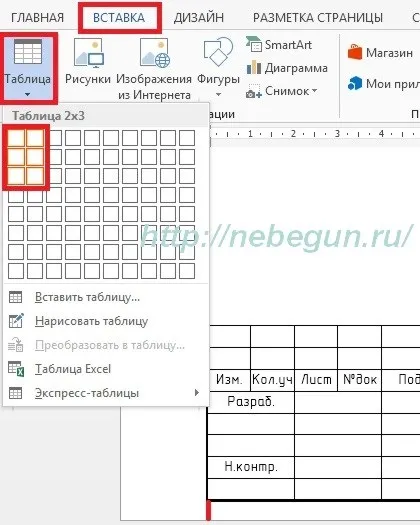

Тепер вставимо решту таблиці. Встановимо курсор нижче нашого штампа, заходимо в Вставка - Таблиця і вставляємо 2 стовпці, 3 рядки.

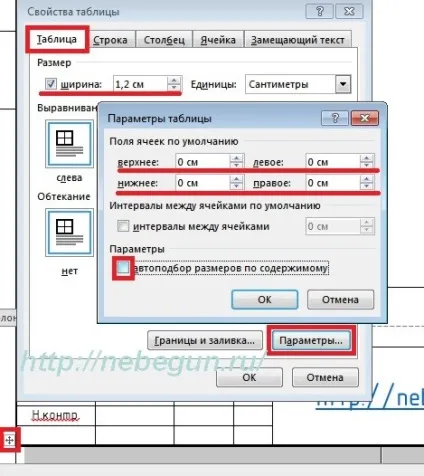

Відкриваємо властивість нашої нової таблиці, виставляємо ширину таблиці 1,2 см, натискаємо Параметри, Поля осередків за замовчуванням ставимо рівними нулю, знімаємо чек Автоподбор розмірів за змістом.

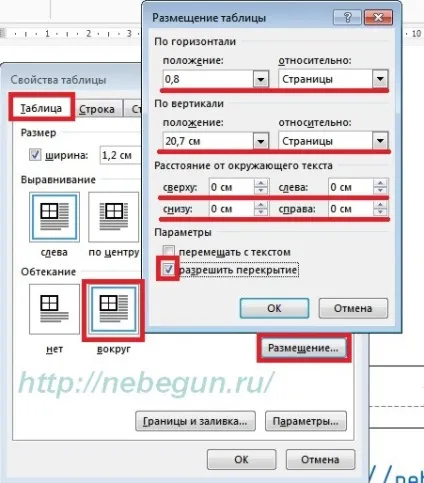

Так само на вкладці Таблиця вибираємо Обтікання - Навколо, натискаємо кнопку Розміщення і виставляємо, По горизонталі положення 2 см (поле) - 0,7 см - 0,5 см = 0,8 см вибираємо щодо Сторінки, по вертикалі становище Лист А4 = 29 , 7 см - 0,5 см (поле) - (елементи таблиці) 2,5 см - 3,5 см - 2,5 см = 20,7 см. Ставимо чек Дозволити перекриття.

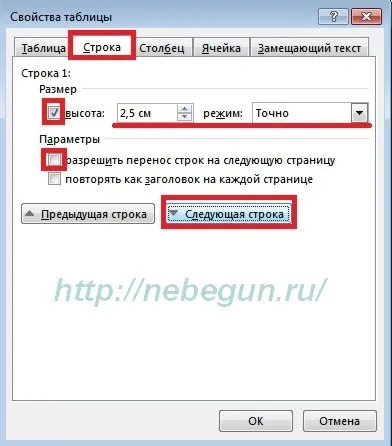

Переходимо на вкладку Строка - для Рядок 1 виставляємо розмір 2,5 см режим Точно, для 2-й рядок виставляємо розмір 3,5 см режим Точно, для Рядок 3 виставляємо розмір 2,5 см режим Точно, і всюди знімаємо чек Дозволити перенесення рядків на наступну сторінку.

На вкладці Стовпець виставляємо розміри Стовпець 1 - 0,7 см, Стовпець 2 - 0,5 см

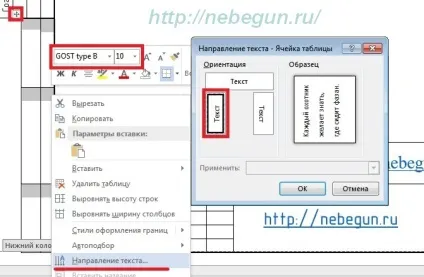

Тепер необхідно для даної частини таблиці встановити шрифт і напрямок тексту.

Перший лист у нас готовий, і ми можемо переходити до створення штампа для наступних аркушів, для цього на вкладці Конструктор поставимо чек Особливий колонтитул для першої сторінки.
І тут нас очікує невеликий сюрприз, тому що необхідно було створити спочатку маленький штамп для наступних сторінок, а потім вже створювати штамп для першої сторінки, але проблема дріб'язкова, ми просто скопіюємо все таблиці і рамку і вставимо їх в першу сторінку.

Для вставки таблиць встановлюйте курсор в нижній частині сторінки, і вставляйте таблиці натисканням клавіш Ctrl + V

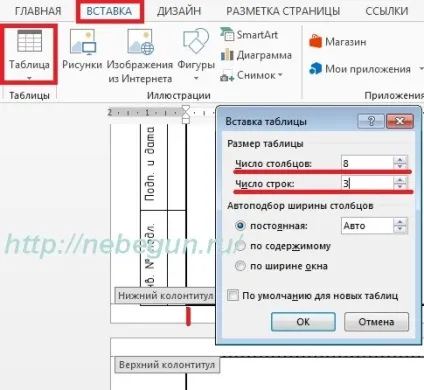

Переходимо на другий лист і вставляємо таблицю з 8 стовпців і 3 рядків

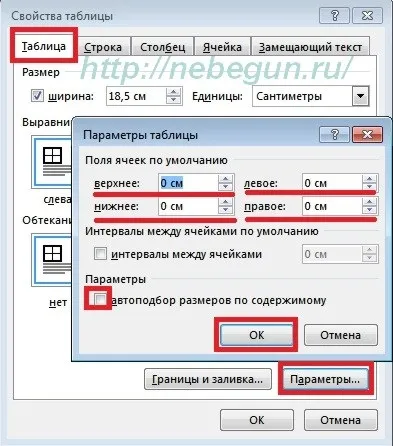

Заходимо в властивості таблиці, на вкладці Таблиця виставляємо ширину таблиці 18,5 см. Натискаємо кнопку Параметри, Поля осередків за замовчуванням виставляємо 0 см, знімаємо чек Автоподбор розмірів за вмістом.

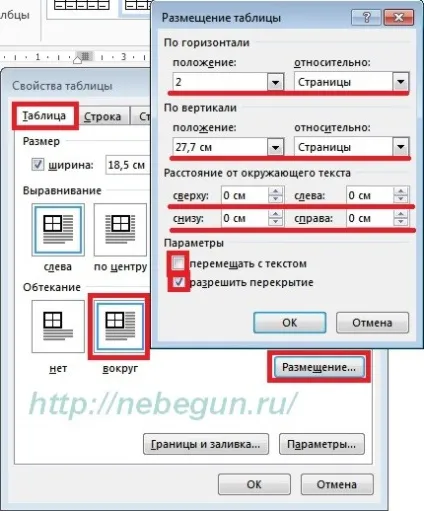

На цій же вкладці Таблиця встановлюємо обтікання Навколо. натискаємо кнопку Розміщення, виставляємо положення по горизонталі 2 см щодо Сторінки, по Вертикалі Лист А4 = 29,7 см - 0,5 см (поле) - (елементи таблиці) 0,5 см - 0,5 см - 0,5 см = 27,7 см щодо Сторінки. Відстань від навколишнього тексту ставимо по нулях, знімаємо чек Переміщати з текстом, ставимо чек Дозволити перекриття

На вкладці рядок, виставляємо висоту всіх рядків 0,5 см Режим - Точно, знімаємо чек Дозволити перенесення рядків на наступну сторінку.

На вкладці Стовпець для Стовпець 1 = 1 см, для Стовпець 2 = 1 см, для Стовпець 3 = 1 см, для Стовпець 4 = 1 см, для Стовпець 5 = ​​1,5 см, для Стовпець 6 = 1 см, для Стовпець 7 = 11 см, для Стовпець 8 = 1 см,

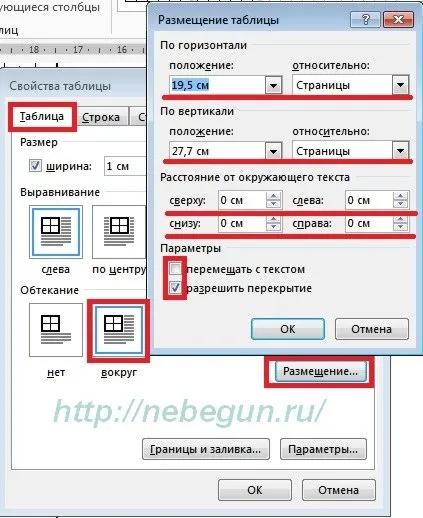

Тут виявився ще один сюрприз, з яким довелося боротися, останній рядок, містить 2 рядки, а вся таблиця мала 3 рядки, рядки об'єднуються без проблем, а от розбити навіть об'єднані осередки на 2 рядки не можна, тому довелося видалити останній рядок, і вставити ще одну таблицю з 2 рядків і одного стовпця, нижче наведені основні його параметри.

Штампи у нас готові, тепер вставимо в лист таблицю Форми 2
