ВСН 139-80 інструкція з будівництва цементобетонних покриттів автомобільних доріг

Сторінка 31 з 45

Заповнення деформаційних швів

5.83. Всі роботи по герметизації швів повинні проводитися в суху погоду при температурі навколишнього повітря не нижче + 5 ° С.

Шви в затверділому або свіжоукладеному бетоні слід заповнювати негайно після їх нарізки, промивання і просушування до початку руху будівельних транспорту по покриттю.

Шви в свіжоукладеному бетоні слід заповнювати не раніше семи діб після влаштування покриття.

5.84. Для забезпечення необхідної якості швів при використанні мастик на основі бітуму слід виконувати технологічні операції в такій послідовності:

на дно паза по всій довжині шва укласти і ущільнити бавовняний шнур за допомогою диска на рукоятці (зручно використовувати зношений диск для нарізки швів в затверділому бетоні), щоб запобігти запливання мастики в тріщину під пазом шва;

заґрунтувати стінки пазів бітумом, розрідженим бензином; якщо мастика забезпечує необхідну зчеплення з бетоном, то підгрунтовки не потрібно;

над пазом укласти другий бавовняний шнур діаметром в 1,5-2 рази більше ширини паза, щоб виключити потрапляння в паз мінерального порошку при виконанні наступної операції;

над другим шнуром вручну розсипати тонким шаром мінеральний порошок на покритті шириною 7-10 см з кожного боку паза, щоб полегшити видалення надлишків мастики близько шва;

обережно видалити другий шнур над пазом, після чого в паз можна заливати мастику за два-три прийоми з невеликим надлишком;

після охолодження мастики гострим сталевим скребком зрізати її надлишки над швом. Зрізаний надлишок можна використовувати знову для заливки швів.

5.85. Підготовка деформаційних швів перед їх заповненням герметиком типу Гідро повинна включати наступні додаткові операції:

очистку паза за допомогою обертової дротяної щітки;

продування стисненим повітрям і знежирення стінок паза ацетоном;

нанесення шару грунтовки (якщо це потрібно) на стінки паза;

вкладання гумових трубок діаметром 10 мм в паз для швів стиску, для швів розширення - діаметром 26 мм;

заповнення швів герметиком, видалення його надлишку з поверхні шва із забезпеченням рівня заливки шва згідно зі схемою (рис. 13).

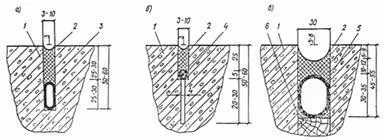

Мал. 13. Схема заповнення деформаційних швів полімерними герметизирующими матеріалами:

а - шов стиснення, що влаштовується в затверділому бетоні; б - ступінчастий шов стиснення;

в - шов розширення; 1 - бетонне покриття; 2 - герметик; 3 - гумова трубка = 10 мм; 4 - профільна гума = 5¸7 мм; 5 - гумова трубка = 26 мм; 6 - дерев'яна дошка

5.86. Деформаційні шви матеріалами холодного застосування слід заповнювати за допомогою комплекту обладнання, що складається з міксера і двох Заливники.

Перед застосуванням компоненти тіоколових герметиків типу Гідро слід ретельно перемішати протягом 5-7 хв в зазначеному в табл. 12 співвідношенні для отримання однорідної маси. Потім сопло заливальника необхідно ввести на дві третини в паз і заповнити шов розширення герметиком нижче рівня покриття на 5-8 мм і шва стиснення на 2-5 мм. У разі заповнення швів вище зазначеного рівня надлишки герметика слід видалити до його затвердіння і використовувати для заповнення швів.

5.87. Мастики на основі бітумів заводського виготовлення, що поставляються на об'єкти у вигляді брикетів, необхідно розігріти в котлах з водяною сорочкою і залити в шви за допомогою механічного заливальника.
