Всмоктуючий, або приймальний, клапан

При розташуванні насоса вище статичного рівня води в джерелі або приймальному колодязі на кінці всмоктуючої труби встановлюється всмоктуючий, або приймальний, клапан.

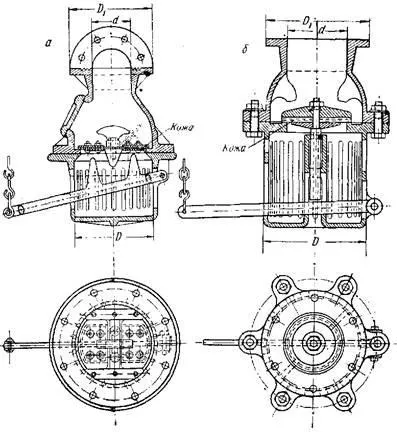

Мал. 79. Приймальний клапан:
а - великий стулковий приймальний клапан з сіткою; б - тарільчасте
клапан.

Клапан щільно закриває всмоктувальну трубу, дозволяє заливати всмоктуючий трубопровід водою перед пуском в роботу. Сітка клапана оберігає насос від попадання в нього різних великих суспензій і плаваючих предметів.

Конструкція і розміри прийомних клапанів дуже різноманітні. На малюнку 79, б показаний чавунний приймальний клапан. Клапани цього типу виготовляються діаметром від 50 до 600 мм. Клапан складається з корпусу, сітки і тарілки клапана і обмежувача підйому тарілки.

Він з'єднується з трубою за допомогою фланця.

Сітку приймального клапана (рис. 80), що представляє собою порожній циліндр з круглими або прямокутними прорізами в бічній поверхні і дні, іноді називають гратами. Щоб уникнути частого очищення сітки від засмічень загальна площа отворів зазвичай приймається в 4-6 разів більше площі перетину усмоктувальної труби. Невідповідність загальної площі отворів сітки перетину

Мал. 80. Приймальна сітка

всмоктуючої труби іноді призводить до перевищення допустимої висоти всмоктування.

Під час роботи насоса тарілка клапана піднята і дає можливість воді проходити до насоса. При зупинці насоса під дією власної ваги і тиску стовпа води у всмоктуючому трубопроводі тарілка сідає на сідло і закриває зворотний вихід воді з всмоктуючої труби. Це дає можливість не заповнювати трубу водою при подальшому пуску насоса.

За типом описаного клапана розроблені конструкції зварних прийомних клапанів, цілком виготовлених зі сталі. Ці клапани можна виготовляти в різних механічних майстерень.

Недоліком всмоктуючого трубопроводу, обладнаного прийомним клапаном, є те, що клапан часто забивається плаваючими предметами, вимагає очищення і створює зайві гідравлічні опору при всмоктуванні.
