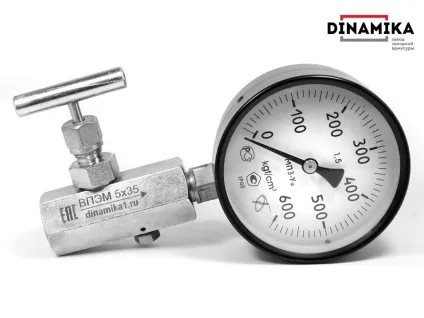

Впем вентиль прямоточний манометрический

опис ВПЕМ

ВПЕМ має хоч і відноситься до голчастим клапанів, але має особливі по конструктивні відмінності, що виділяє його саме вузьку спеціалізацію щодо застосування з вимірювальним обладнанням.
У чому суттєві відмінності ВПЕМ:

Головна відмінність - це конструкція проходу вентиля, він прямоточний, що зменшує гідросопротівленіе потоку середовища і знижується вплив в'язких середовищ на працездатність, тобто вентиль піддається меншому забрудненню і простий в технічному обслуговуванні.
Ущільнення сідла з поліаміду є полімерним еластомером і ущільнення штока з фторопласту надають плавність і м'якість відкриття - закриття затвора без "закусити" голки в сідлі.
Вентиль ВПЕМ є частково розвантажувальним клапаном, корпус забезпечений отвором відведення залишкового тиску з трубопроводу, що є обов'язковою процедурою при демонтажі вимірювального обладнання.

Види вентилів ВПЕМ

Підприємством «Динаміка» випускаються два типи різьбових вентилів прямоточних з еластомерним ущільненням:
- ВПЕМ 5х35 вентиль під манометр розвантажувальний зі стравлювати каналом.
- ВПЕ 5 вентиль прямоточний без стравлювання залишкового тиску.
Вентилі виготовляються в муфтові і комбінованому варіанті приєднань для підключення до них манометрів українських і зарубіжних виробників. Різьба патрубка на виході 20х1.5 або G1 / 2, під замовлення наносимо різьблення NPT 1/2 (різьблення відповідає конічної різьби «К» з кутом 60 ° по ГОСТ 6111-52).
Муфтовий ВПЕМ - різьбове приєднання муфта - муфта, найбільш затребуваний монтажниками трубопровідної арматури вентиль під манометр.

Різьблення, розміри вага муфтового ВПЕМ

Позначення муфтовий ВПЕМ

На підприємстві постійно в наявності на складі вентилі ВПЕМ 5х35 20х1,5 у виконанні по ХЛ1 з легованої сталі ст.09Г2С українського металопрокату. Ви можете замовити деталі підключення на лінії трубопроводів - добірну конструкцію тиску від найпростішої бобишки, до захисної системи відбору середовищ з охолоджувачем під манометр і демпферними трубками «Перкінса».

Характеристики ВПЕМ 5х35

На характеристики клапана ВПЕМ значно впливає використання полімерних еластомерних матеріалів, тому температура провідного середовища не вище + 140 ° С (в піку не тривале до + 200 ° С).

Таблиця характеристик ВПЕМ 5х35

Вентиль прямоточний манометрический з еластомерним ущільненням.

Гвинт стравлювати отвори
