Вольтметр і амперметр на КР572ПВ2 (icl7107cpl)

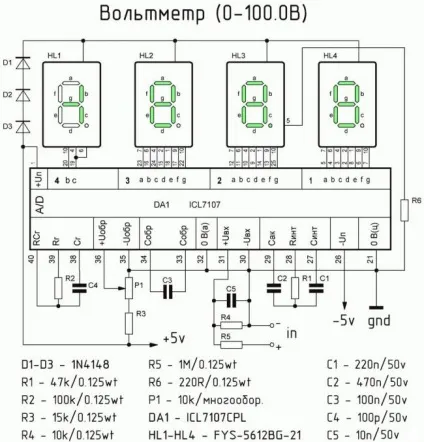

Вольтметр.
Перший варіант пристрою зібраний на двох платах, з'єднаних між собою буквою Т. На першій платі розміщені семисегментний індикатори, на другий - мікросхема і деталі обв'язки. Для більшої компактності деталі розміщені під мікросхемою.

Але навіть така конструкція має достатній обсяг і вирішено було збирати другу конструкцію, встановлюючи плати паралельно. На фотографіях можна простежити черговість складання. Кількістю послідовно включених діодів D1-D3 можна регулювати яскравість світіння індикаторів (застосовуючи тільки два діода, яскравість буде вище).
Збірка.
Плата з мікросхемою і без.

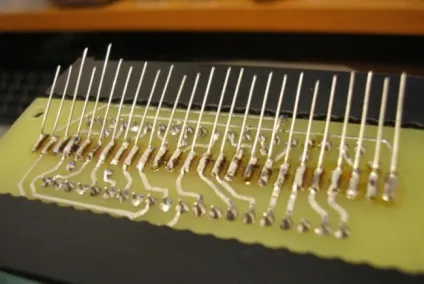

Потім впаюються перемички на плату індикації під кутом в 30 градусів

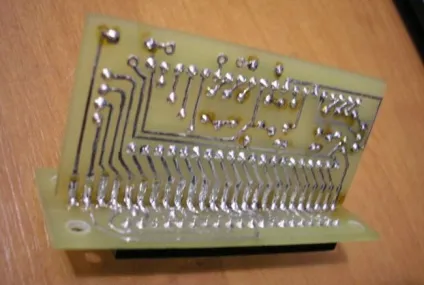

Після цього плати складаються пайкою один до одного. Довгі перемички акуратно зрізаються і припаиваются на сусідню плату. У підсумку отримуємо готову, компактну конструкцію.

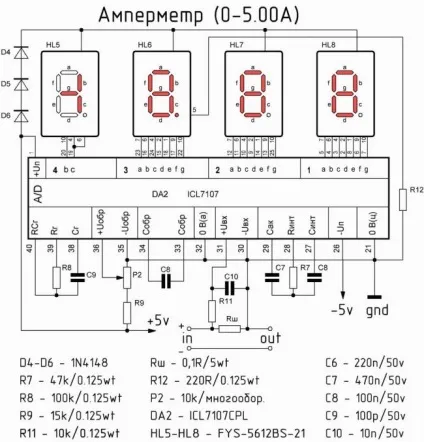

Амперметр.

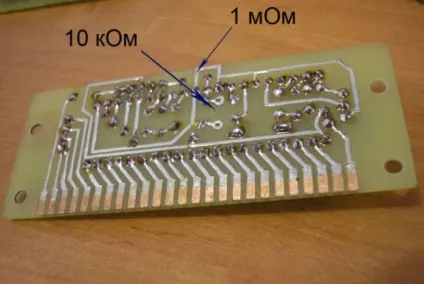

Конструкція така ж, як і у вольтметра, дві паралельні плати, доріжками один до одного, з'єднані перемичками. Схема амперметра відрізняється тільки вхідною частиною: замість резистора 1Мом упаюється резистор 10кОм, переноситься перемичка, що запалює кому на індикаторі і додається плата з 5 амперним шунтом (резистор 0,1Ом, 5Вт). Всі три плати кріпляться між собою за допомогою пластмасових втулок з нарізаною різьбою М3 і довгих гвинтів.

Природно, можна змінювати межі вимірювання струму, підбираючи опір шунта.

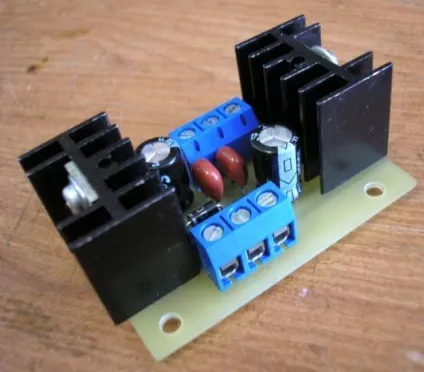

Харчування пристроїв необхідно здійснювати від стабілізованого біполярного блоку живлення, з вихідними напругами +5 і -5 вольт. Для цього були застосовані інтегральні стабілізатори 7805 і 7905 і мінімальна обв'язування. Все це зібрано на окремій платі.

Перед використанням необхідно відрегулювати точність показань підлаштування опором, вимірюючи при цьому зразкові значення.
