Завдання. Проставити позначення шорсткості поверхні 6,3 без вказівки виду обробки.

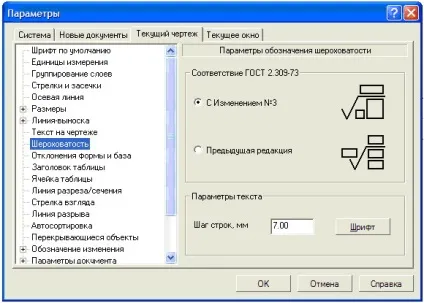

2. Налаштувати параметри шорсткості Сервіс-Параметри ... -поточна фрагмент (креслення) - Шорсткість.

3. Натисніть кнопку Шорсткість на панелі Позначення. Відкриється Панель властивостей.

4. Вкажіть курсором будь-яку точку відрізка 1-2.

5. Щоб поставити значення шорсткості, клацніть в поле Текст на Панелі властивостей. На екрані з'явиться діалог Введіть текст. В поле 1 введіть значення параметра 6,3. Натисніть кнопку ОК.

6. Переміщуючи фантом значка шорсткості по відрізку, можна задати його положення ліворуч або праворуч від зазначеної поверхні.

7. Вкажіть положення знака шорсткості відповідно до зразка і клацанням миші зафіксуйте це положення.

Завдання. Проставити позначення шорсткості поверхні 0,32 з видаленням шару матеріалу.

1. Вкажіть курсором будь-яку точку відрізка 3-4.

2. Щоб задати значення шорсткості, клацніть в поле Текст на Панелі властивостей. На екрані з'явиться діалог Введіть текст. В поле 1 введіть значення параметра 0,32. Натисніть кнопку ОК.

3. Активізуйте кнопку З видаленням шару матеріалу на Панелі властивостей. Значок шорсткості зміниться.

4. Переміщуючи курсор, вкажіть потрібне положення і зафіксуйте.

Завдання. Проставити позначення шорсткості поверхні 0,025 із зазначенням виду обробки, базової довжини та напрямки

1. Вкажіть курсором будь-яку точку відрізка 5-6.

2. Активізуйте кнопку Без вказівки виду на Панелі властивостей. Значок шорсткості зміниться.

3. Щоб задати значення шорсткості, клацніть в поле Текст на Панелі властивостей. На екрані з'явиться діалог Введіть текст.

4. У полі 1 подвійним клацанням миші викличте користувача меню.

5. Встановіть курсор на пункті Ra. На екрані з'явиться підменю зі стандартними значеннями шорсткості.

6. Виберіть потрібне значення.

7. Виконайте подвійне клацання мишею в поле 2 і виберіть вид обробки Полірувати.

8. Виконайте подвійне клацання мишею в поле 3 і виберіть значення базової довжини 0,01.

9. Виконайте подвійне клацання мишею в поле 4 і виберіть напрямок нерівностей Довільний. Натисніть ОК.

10. Переміщаючи курсор, вкажіть потрібне положення і зафіксуйте.

Завдання. Проставити позначення незазначеної шорсткості.

1. Команда Вставка - Незазначені шорсткість - Введення ...

2. У який з'явився на екрані діалозі Знак незазначеної шорсткості виберіть варіант Без видалення шару матеріалу в групі Тип знака і включіть опцію Додати знак в дужках.

4.Система автоматично поставить знак в правий верхній кут креслення.
