Вольфрамові електроди, сфера застосування, принцип використання, вимоги гост і маркування - на
Розрізняють плавляться та не плавляться електроди. До плавиться електродів відносяться ті, які під час зварювання, розплавляючись, змішуються з розплавленим металом деталі, що зварюється. При цьому утворюється цілісна зварювальний система. Ці електроди виготовлені з міді і стали. Плавляться електроди, як це видно з назви, що не плавляться. До розряду таких електродів і відносяться вольфрамові. Застосовуючи вольфрамові електроди необхідно враховувати наявність присадочного матеріалу, завдяки якому і утворюється зварювальна ванна.
Вольфрамові електроди - це незамінний елемент, який бере участь у зварюванні. Більше застосування ці електроди знайшли в дугового зварювання. Дугове зварювання вольфрамовим електродами має на увазі під собою плавку металу за допомогою термічної енергії. За рахунок вольтової дуги утворюється теплова енергія. Сама дуга - це найпотужніший електрозарядов в іонізованої середовищі серед газів і парів. Через вольфрамовий електрод до місця зварювання надходить електричний струм.
Вольфрамові електроди, використовувані разом з присадним матеріалом, характерні для процесу зварювання кольорового металу, а також сплавів і зварювання елементів, виготовлених з легованої сталі. В цьому випадку електрод утворює шов. У виробництві вольфрамових електродів застосовується тільки чистий вольфрам і ряд спеціальних присадок, що поліпшують якість швів. Однак є ряд недоліків в такий зварюванні.
Підпал зварювальної дуги проходить три фази:
- Спочатку відбувається коротке замикання на деталь.
- Потім, видаляється електрод на невеликій відстані.
- Нарешті, з'являється стабільний дугового розряд.
Як відомо, електроди з чистого вольфраму використовуються і в зварюванні на постійному струмі. Правда, навантаження при цьому знижується, якщо порівнювати торійованого і лантановані електроди. Дані види електродів частіше використовуються для зварювання на постійному струмі при прямій полярності. Для цього проводять гостру заточку електрода на конус на рівні, рівному 2-3 діаметрам самого електрода. Заточка вольфрамових електродів здійснюється за допомогою жорстких дисків з дрібним зерном з метою уникнути утворення задирок на торці.
Щоб робочий кінець зношувався якомога менше, натомість торієвого електрода використовують універсальні вольфрамові електроди WL-20 або лантановую електроди. Вони характеризуються легким запуском дуги, зниженою ступенем до підпалів, стійкістю дуги, а також хорошим повторним запалюванням дуги. Крім того, при додаванні 2% оксиду лантану підвищується максимальні присутність струму. При цьому здатність електрода зростає приблизно на 50% більше, ніж при чистому вольфрамі. Зварений шов не настільки сильно забруднюється, та й лантановую електроди послужать довгу службу. Оксид лантану акуратно розміщується по всій довжині електрода, завдяки чому зберігається початкова заточка електрода.
Все вольфрамові електроди в обов'язковому порядку повинні виконувати вимоги ГОСТу 23949-80. У зварюванні в середовищі інертних газів використовуються виключно електроди, діаметр яких дорівнює 0,5-10 мм. Кожен електрод піддається маркування. Так, електроди з діаметром 3 мм маркують зняттям рисок або фасок 1 мм на 45 °. Маркування вольфрамових електродів наносять на 1 кінець електрода. Її наносять на торець смугою або точкою на поверхню торця на рівні 5-10 мм.

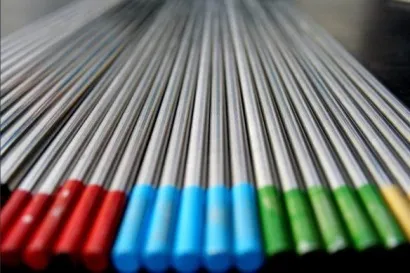

Іноземні вольфрамові електроди мають маркування, яка безпосередньо вказує на присутність легуючих елементів, а також на їх кількість. В цьому випадку наносять кольорове маркування, яка трохи полегшує завдання зварника. Маркування передбачає наявність таких марок як WL - лантановані, WT -торірованние, WC - церірованние, WY - ітрировані, WZ - цірконірованние, W - чистий вольфрам, WS - містить легуючі елементи.
Як правило, вони беруть активну участь у зварюванні серед інертних газів. Це стосується зварювання по алюмінію. Використовуючи вольфрамові електроди, застосовувані для зварювання алюмінію, інертна середу представлена аргоном, гелієм підвищеного ступеня чистоти, а також сумішшю аргону і гелію.
Режим зварювання вольфрамовим електродом
Сварка вольфрамовими електродами алюмінію, товщина листа якого досягає 3 мм, може бути виконана за 1 прохід в прокладці. Якщо зварювати метал, товщина якого дорівнює 6 мм і більше, то зварюють за 2 проходи по обидва боки, при цьому, не скошувавши кромки. В цьому випадку потрібно збільшити кількість проходів до 4 з товщиною кожного в межах 8-15 мм. Це буде обрізка за формою V. X-подібна обрізка також цілком можлива.
