Вогнезахист кабельних проходок і прокладки кабелів в пожежонебезпечних зонах

вміст:

1. Норми прокладки пожежного кабелю
2. Типи протипожежних кабельних проходок
3. Види пожежобезпечного монтажу кабелів
4. Вогнетривкі склади для укладання й проведення кабелів

Вогнестійкість будівлі обумовлюється декількома критеріями. В основному вони зводяться до здатності несучих конструкцій та інших важливих вузлів витримувати високі температури в умовах відкритого вогню. Наявність горючих матеріалів трохи зменшує цей коефіцієнт. Вогнезахист кабельних проходок призначена для зменшення пожежонебезпеки будівлі і збільшення вогнестійкості.

Норми прокладки пожежного кабелю

Електричні кабелі є потенційно небезпечними джерелами загоряння. Заходи вогнезахисту вимагають:

• Обробити поверхню обмотки спеціальними вогнезахисними речовинами.

• Використовувати вогнезахисні кабельні короби для внутрішньої прокладки проводки.

• У разі проходження плит перекриття використовувати досить ефективну вогнезахист, що витримує пожежу протягом 150 хвилин (EI 150).

• Транзитна прокладка кабелів через пожежний відсік повинна виконуватися з урахуванням вогнестійкості самої будівлі. Слід брати до уваги і пожежонебезпека споруди, в якому буде проходити провід.


Прокладка транзитного кабелю через пожежонебезпечні приміщення заборонена! Нормативи, що регулюють можливість підведення силового навантаження в пожежонебезпечні відділи будівлі обумовлюються в ПУЕ 2.1.58.

Основні норми та вимоги викладені в СНиП 21.01.97. Головними цілями проведення заходів з вогнезахисту є зменшення наступних показників пожежної небезпеки:

• Межі поширення горіння як одиночним, так і пучком кабелів.

• Пожаростойкости дроти.

• Корозійної активності продуктів горіння.

• Токсичності диму при згорянні обмотки.


Протипожежні кабельні проходки - це комплекс заходів спрямований на обмеження шкідливого впливу всіх цих показників і як наслідок зниження ступеня вогненебезпечності.

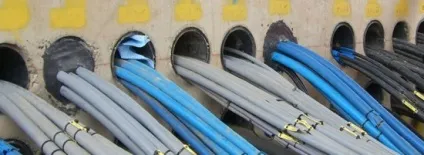

Типи протипожежних кабельних проходок

Вогнезахисна кабельна проходка може відрізнятися конструктивними особливостями, способами прокладки і експлуатації, а також ефективності. Існує три основних способи вирішення цього питання:

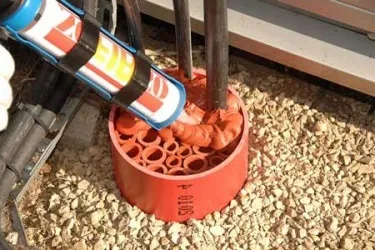

1. Розчинна універсальна проходка. Суть методу полягає в тому, що провід в плиті перекриття закладається герметиком для кабельних проходів. Після застигання герметик здатний локалізувати загоряння і не дати полум'ю перейти в сусіднє приміщення. Матеріали забезпечення вогнестійкості цього типу можуть використовуватися для всіх типів кабельних ліній при проходженні через плити перекриття, огороджувальні перегородки. Ефективність вогнестійкості E I 240.

2. Універсальна кабельна проходка на основі базальтового волокна або інший мінеральної вати. Способи прокладки кабелю за умовами пожежної безпеки можуть відрізнятися. У ситуації, коли технічні умови дозволяють використовувати базальтові матеріали, в спеціально вирізаний отвір в плиті вставляється лист вогнезахисту. У базальтовому аркуші вирізують отвори по діаметру кабелів. Після монтажу закладення проходок виконується герметиком. Якщо виконується прокладка кабелів по кабельних лотків, тоді короб також монтується в плиту перекриття, з окремою вогнезахистом кожного силового проводу. Коефіцієнт вогнестійкості EI 150.

3. Трубна проходка - призначена для протипожежного захисту місць проходження стін і плит перекриття незалежно від номінальної напруги і силового навантаження проводу. Вогнезахист місць проходу кабелів виконується за допомогою збірної конструкції включає: бандажну стрічку, вогнезахисного складу і мастики для герметизації. Межа вогнестійкості EI 120.


Прохід ел.кабелей транзитом навіть в пожежонебезпечних місцях вимагає дотримання правил ППБ. Умови прокладки можуть відрізнятися в залежності від технічних рішень і обраного методу вогнезахисту.

Обов'язково є установка вогнезахисних перегородок в кабельних лотках. Перегородки необхідні для локалізації полум'я в разі загоряння. Виконується за допомогою вище описаних методів.

Види пожежобезпечного монтажу кабелів

Вимоги безпеки до прокладання кабелю обумовлюють не тільки спосіб монтажу, але і тип використовуваних видаткових матеріалів. При цьому враховуються можливі ризики і небезпеки пов'язані із зовнішнім впливом.

Окремо обмовляється необхідність в нанесенні вогнезахисного покриття для прокладки кабелю усередині будівель.

Існує кілька видів безпечного монтажу:

• Всередині будівель - для монтажу в зв'язку з відсутністю негативних атмосферних факторів можна використовувати дроти з найменшою захистом, але пред'являються підвищені вимоги щодо якості обмотки. Монтаж проводиться в нішах стін, стелі, Фальшпанель. ПУЕ зобов'язує використовувати кабель канали для прокладки ел.кабелей у всіх випадках прокладки, в пустотах, виготовлених з вогненебезпечних матеріалів. Існують обмеження проходження дроти через пожежонебезпечні зони.

• Під землею - роботи виконують за допомогою пристрою підземної каналізації або методом закапування в грунт. Прокладка в землі має певні обмеження щодо якості використовуваних проводів. Обов'язковою є наявність металевої захисту від гризунів. Броньовані кабелі для зовнішньої прокладки оберігають провід від можливих пошкоджень, як під час укладання, так і протягом усього терміну експлуатації.

• Над землею - правила кріплення кабелів в такому випадку можуть дещо відрізнятися. Обов'язковою є використання спеціального грозозахисного троса. До складу троса входить оптоволоконний кабель. Існує можливість набивання на фазовий провід. Допускається підвішування самонесучого кабелю на тросі, між опорами.


Протипожежні заходи додатково включають обробку обмотки за допомогою спеціальних засобів вогнезахисту. У будівлях масового скупчення людей обов'язковим є монтаж електропроводки за допомогою пожежобезпечних силових кабелів.

Провід з поліетиленовою обмоткою заборонено використовувати взагалі. Монтажна труба використовується для захисту кабелю в разі необхідності проведення проводки в пожежонебезпечних приміщеннях, під'єднання до вібруючого і пересуватися обладнання виконується за рахунок металлорукава.

Вогнетривкі склади для укладання й проведення кабелів

Максимально ефективної вогнезахисної в умовах проведення проводки всередині будівлі має локалізаційна здатність короба. Досягається це за рахунок наступного:

• Вогнезахист кабельного короба для силових кабелів заснована на комплексному використанні спеціальних складів всередині і зовні лотка.

• При нагріванні кабельної проходки в кабельних лотках до 300 градусів вогнезахисні склади перетворюються і створюють коксовий теплоізоляційний шар здатний витримати температуру до 1100 градусів.

• При монтажі кабелю пучками обов'язково монтується роздільна прокладка, яка б знизила інтенсивність нагрівання силового проводу.

• Вогнестійка мастика знижує токсичність диму при загорянні, зменшує інтенсивність утворення соляної кислоти. Технологія монтажу вимагає обов'язково герметизувати проходи при прокладці лотків через плити перекриття. Герметик дає можливість зробити вогнезахисні пояси при прокладці кабелів, що забезпечують локалізацію загоряння і не допускають поширення полум'я з окремого приміщення далі по будівлі. Вогнезахисної мастикою для закладення кабельних проходок обмазується як сам лоток по периметру, так і що знаходяться в ньому проводи, щоб між ними не залишалося порожнеч.


У кабельних тунелях, передбачених у проектній документації можна обійтися і без коробів. Особливо якщо справа стосується слаботочного кабелю. Провід можна помістити в спеціальну металеву гофру. Додатково буде потрібно закрити патрубки вогнезахисною сумішшю.

Практика показала, що економічна ефективність щодо влаштування протипожежних отсечек в місцях проходу кабелів цілком виправдана. Незважаючи на істотні витрати, які вимагає проведення робіт, вигода досягається за рахунок більш тривалого терміну служби електрокабелю, уникнути аварійних ситуацій і збереження необхідних силових навантажень.

У будь-якому випадку пожежогасіння незахищеного кабельного тунелю і необхідність додаткових витрат на відновлення мережі обходиться в набагато більшу суму, ніж необхідна вогнезахист.
