Водяне опалення від печі цегляна дров’яна піч з водяним контуром для дому та дачі

У сільській місцевості завжди виникали труднощі з опаленням. Це стосується не стільки виду палива, як його використання. Звичайно, є варіанти опалення будинку дровами, вугіллям, навіть розроблені опалювальні котли під певний вид палива. Але як зробити недороге і ефективне пічне опалення з водяним контуром, використовуючи вже наявну конструкцію димаря, не пошкодивши при цьому саму піч? Чи можливі інші варіанти економ печі?

Типи пічного опалення

У нашому випадку це використання існуючої печі. Найпростішим і доступним варіантом опалення є установка спеціального водогрійного бака, при якому окрема дров'яна піч не потрібна. Зробити піч з водяним опаленням цілком під силу будь-якому господареві, витрати мінімальні, особливих підготовчих робіт не потрібно.

Піч з цегли обов'язково встановлювати в приміщеннях з хорошим доступом повітря, добре вентильованих.

водогрійний бак

Водогрійний бак готується заздалегідь. Головна вимога до його виготовлення - це якість листової сталі, яка повинна не тільки добре витримувати термічні впливу, агресивність теплоносія, а й добре проводити тепло, передавати його від грубки воді.

Товщина стінок бака економ печі повинна бути 3-4 мм, це забезпечує більш швидкий прогрів будинку. Стандартних розмірів бака не існує, їх підбирають індивідуально від ширини пічної чавунної плити, або самої плити, це і буде довжиною бака.

Ширина може складати 20-30 см, головне, щоб до грубки залишався зручний доступ, висота - не менше 400 мм. У нижньому і верхньому кутку, навпроти один одного, що забезпечить циркуляцію теплоносія, для подальших монтажних робіт, обв'язки трубами вваривают два патрубка, можна дві різьблення.

Готовий бак можна пофарбувати сріблянкою, це продовжить термін служби, зробить привабливішим його вид.

Оптимальних місць установки бака в приміщеннях всередині будинку тільки два. Це край чавунної пічної плити, ближче до димоходу або установка в місці переходу продуктів горіння з печі в димохід.

Далі монтується дров'яне опалення, обв'язуються регістри.

Виходить піч з котлом водяного опалення. Але багато регістрів при такому опаленні використовувати не вийде, через низьку ефективність системи, зазвичай встановлюють в дальній кімнаті, де приплив теплого повітря утруднений. Перевагою вважається легкість установки, піч з водяним опаленням не вимагає переробки існуючої системи, обслуговувати таку схему обігріву зручно, тому що все на виду.

водогрійний котел

Для кращих показників, застосовують спеціально розроблені опалювально-варильні печі на дровах. У таких печей обігрів відбувається знизу, а зверху в топливник плити встановлено водогрійний котел водяного опалення.

Печі з водяним опаленням мають цілий ряд переваг перед іншими способами обігріву будинку. Навіть при сильному морозі для прогріву приміщень плиту досить протопити два рази.

Принцип роботи

Прогрів приміщень будинку опалювально-варильні печами відбувається в перерві між топками, радіатори в цей час остигають і віддають тепло кілька годин. ККД при цьому помітно підвищується, досягаючи 80-85%. Покращення досягнуті за рахунок кращого знімання тепла, зміни конструкції котла, це дозволило значно розвинути площа його робочої поверхні, хоча самі габаритні розміри залишилися без зміни.

Відходять димові гази мають більшу температуру. Проходячи через котел, вони з усіх боків посилено огортають його поверхні, не заважаючи прогріватися внутрішніх стінок нижньої опалювальної камери. Стінки накопичують тепло, а коли між топками утворюється перерву, близько шести / восьми годин, починають підтримувати температуру водяного котла.

Даний тип опалення оптимально підходить для обігріву будинку невеликих розмірів, комфортна температура досягається дворазової топкою.

Тоді дров'яне опалення значно економить паливо, ніж при звичайному використанні грубки тривалого горіння, іноді в два рази. Воно навіть ефективніше опалення заводськими водяними котлами безперервної дії.

Цегляна піч з контуром водяного опалення

Цегляні печі такого типу не передбачають особливо складної кладки. Піч з котлом водяного опалення має досить просту конструкцію: чавунна смаження плита, варильна камера, витяжний канал, водогрейная коробка, духову шафу.

Така піч викладається з вогнетривкої цегли із застосуванням таких же вогнетривких розчинів. Дверцята: топкова, піддувальна, прочистние, вручений камери. Чавунна плита з конфоркою, водогрейная коробка, духова шафа, сушильна решітка, колосниковая. Дров'яні печі з котлом водяного опалення на цегляній кладці мають схожу конструкцію.

кладка печі

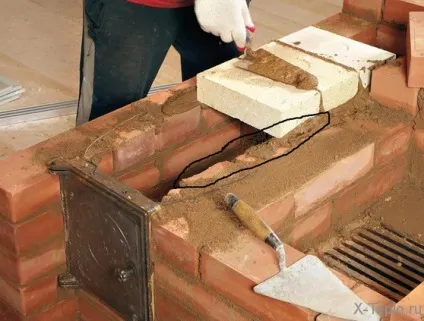

Як зробити кладку печі самостійно? Облаштування грубки для обігріву будинку починається з суцільної кладки початкового ряду, крім одного стесати цегли, для створення ухилу в бік зольника. Кладку другого ряду обов'язково перев'язують, з установкою поддувальной дверцята. На третьому ряду встановлюють першу поддувальную дверку. Четвертий ряд складніше, крім встановлення другої прочищувальний дверки на правій пічної стінці, і з половинки цегли готують опору під духову шафу, де встановлюються дві колосникові решітки.

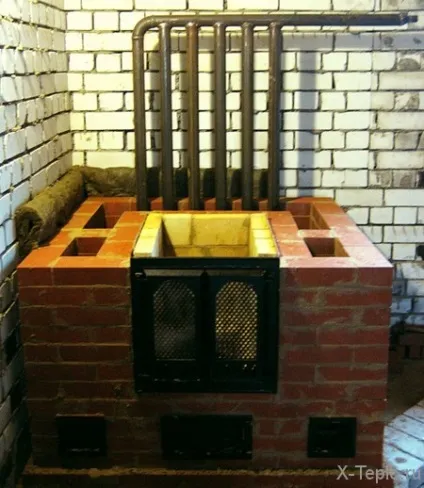

На п'ятому ряду залишаються прочистние отвори, а якщо є прочистние дверцята, то їх закріплюють до кладки, з одночасним встановленням котла водяного опалення, найвища точка якого - місце виходу труби, «подачі» гарячої води. Це дозволить уникнути завоздушіванія системи, а сам котел і дров'яне опалення будуть працювати добре.

Шостий - десятий

Шостий ряд схожий на попередню кладку, перев'язка швів обов'язкове. При кладці цього ряду до кладки кріплять топкові дверцята. Сьомим поруч перекриваємо прочистние дверцята. Восьмий ряд, згідно порядовке, з чергуванням швів кладки. Цим рядом перекриваються два димоходу за котлом. Два наступних ряду кладуться однаково, з шовного перев'язкою.

Одинадцятий - двадцятий

Як видно з кладки, водяний котел не торкається до цегляної кладки ззаду, спереду, залишений зазор компенсує розширення водяного котла при нагріванні. На одинадцятому, дванадцятому ряду продовжують попередню кладку, шви обов'язково перев'язують.

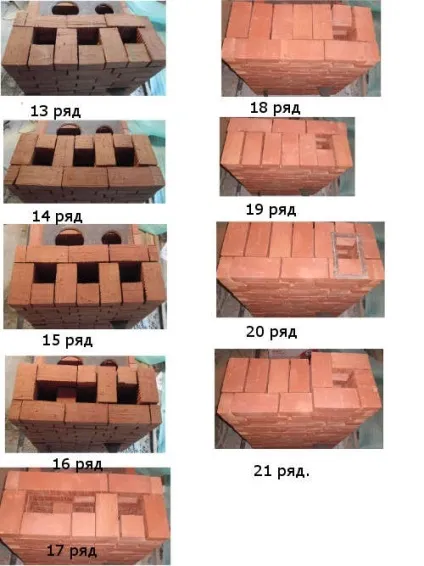

Тринадцятий починають викладати з вогнетривкої цегли, це початок перекриття опалювальної камери. Чотирнадцятий його продовжує. Перекриття опалювальної камери завершує п'ятнадцятий ряд. Шістнадцятий ряд додатково перекриває опалювальну камеру.

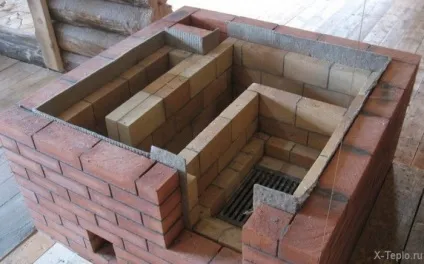

На сімнадцятому ряду визначаються горизонтальні канали верхньої опалювальної камери, їх розміри. Також на цьому ряду встановлюються прочистние дверцята, всього чотири. Горизонтальний канал перекривається вісімнадцятим поруч, наступний ряд - прочистние дверцята, при кладці продовжують дотримуватися перев'язку швів.

Дев'ятнадцяте закриває прочистние дверцята. На двадцятому ряду визначаються розміри димоходів.

фінальні ряди

Подальші ряди кладуть по порядовкам, перев'язуючи шви. Далі аж до тридцять третього ряду - кладка по порядовкам, за правилами перев'язки швів. На тридцять сьомому, тридцять восьмому ряду на цегельні печі встановлюють димову засувку.

На 37-38 ряду встановлюють димову засувку.

З тридцять дев'ятого ряду починається димова труба.

Найкращі показники водяного опалення досягаються при використанні двухтрубной опалювальної системи, крім цього, у верхній точці обов'язково встановлюють розширювальний бак, який при перепадах температури теплоносія компенсує збільшення його обсягу. Висота стояка на подачі максимальна, це покращує циркуляцію всередині системи.
