Кабельні наконечники і їх використання, обтиск наконечників

Використання кабельних наконечників і гільз істотно підвищує ефективність роботи монтажника і полегшує сам процес виконання кабельних з'єднань. Кабельні наконечники і гільзи служать для оконцовкі кабелів і проводів, з метою їх надійної фіксації між собою, а також в гвинтових і пружинних затисках.

Алюмінієві, алюмо-мідні і мідні наконечники і гільзи дозволяють створювати безпечні і надійні з'єднання джерел електроенергії з споживачами, а також з'єднувати між собою електроустановки.

Наконечники універсальні, і на сьогоднішній день промисловістю випускається найширший їх асортимент, з якого кожен монтажник може вибрати оптимальний варіант потрібного типу для вирішення своїх завдань, для виконання тих чи інших електромонтажних робіт.

При виробництві кабелі і наконечники маркують, тому монтажника легко підібрати наконечник під правильне розтин. Коли розміри підібрані максимально правильно, з'єднання буде максимально надійним і ефективним. Важливо щоб поверхня монтажу була чистою, тоді і контакт вийде найкращим, і контактний тиск посприяє цьому.

Є наконечники різних типів, для використання з кабелями різного перетину і призначення, для приєднання до затискачів будь-яких конструкцій і модифікацій.

Тим часом, найбільш популярними є такі типи наконечників: трубчасті алюмінієві, мідні і сталеві, термонасадкові, втулкові неізольовані і ізольовані, ізольовані і неізольовані кільцеві, вилочні й штирові, подвійні трубчасті і кутові, а також наконечники з затискними болтами.

Наконечники під опресовування забезпечують найбільш оперативний монтаж, варто лише вибрати наконечник під потрібне перетин, надіти наконечник на провід, і обжати його за допомогою спеціального інструменту.

Область застосування таких наконечників - монтаж електроприладів, виконання заземлення, підключення водно-розподільних пристроїв в ЖКГ. Застосовують дані наконечники і в промисловості, де за допомогою них підключають найрізноманітніше обладнання. Мідні наконечники бувають лудженими і не лудженими. Луджені захищені від окислення додатковим олов'яним покриттям.

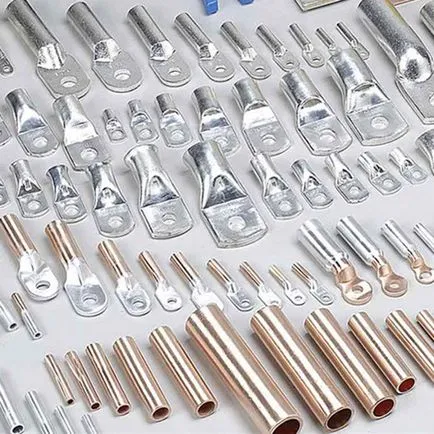

Для монтажу жив алюмінієвих застосовують наконечники алюмінієві, які, як і мідні, виготовлені з суцільнотягнутих труб. З одного боку наконечник має контактну лопатку (сплющена частина трубки) з отвором, з хвостової сторони - трубчастий отвір під провід. Алюмінієві жили приєднують до наконечника шляхом опресування спеціальним інструментом. Попередньо алюмінієвий наконечник змазують кварці-вазелиновой мастилом, щоб запобігти окисленню.

Якщо традиційні трубчасті наконечники опресовуються спеціальним інструментом або приєднуються шляхом пайки, то болтові наконечники фіксуються за допомогою затискного болта. Затискної болт є частиною наконечника, і опресовування інструментом не потрібно.

Досить зафіксувати жилу в наконечнику болтом до упору, після закінчення затяжки болта його головка зірветься. Так буде досягнуто надійне з'єднання проводу з наконечником, і фіксація стане незворотною. Затягування здійснюється гайковим ключем, а перетин приєднується дроти може бути значно менше максимально можливого для трубчастої частини наконечника - в цьому гідність болтових наконечників.

Інструменти для обтиску

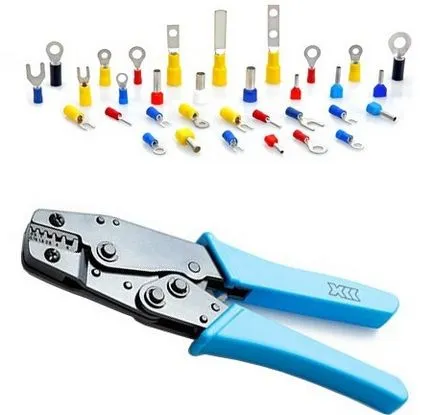

Щоб створити надійне електричне з'єднання без пайки, застосовують обтискні кліщі (крімпер). З їх допомогою можна приєднати як наконечник так і гільзу до алюмінієвого або мідного кабелю, що часто і вимагається при виконанні розводки, при монтажі електрообладнання, при виконанні заземлення і т. Д.

Залежно від розміру наконечника і складності робіт, для обтиску застосовують різні види кліщів. Є ручні прес-кліщі, для монтажу слабкострумових систем з перетином кабелів від 0,25 до 16 кв.мм.

На великих виробництвах, наприклад при монтажі підстанцій, або коли мова йде про монтаж сільноточних систем, скажімо силових проводів для живлення від автомобільного акумулятора, дроти зручніше обжимати гідропресом, для якого перетин до 120-240 кв.мм зовсім не стане проблемою.

Очевидно, якщо застосовується наконечник болтової, то досить гайкового ключа. Таким чином, в кожному конкретному випадку інструмент для обтиску застосовується свій.

Якщо необхідно обжимати клеми з кольоровими манжетами, для багатожильних проводів, то для цих цілей є спеціальні кримпери з кольоровим маркуванням.

Опресовування (обтиск) виконується різними способами: місцевого вдавлення, суцільного обтиску або обтиску комбінованого. Жила вводиться в хвостову трубчасту частину наконечника або в гільзу, після чого стискається пуансоном в матриці. Великий тиск, що виникає в процесі здавлювання створює хороший контакт і надійне електричне з'єднання жили з наконечником.

Коли зуби пуансона вдавлюються в одному або в декількох місцях наконечника, в місцях найбільшого тиску виходить найкращий контакт. Така опресовування називається обпресуванням способом місцевого вдавлення.

Якщо великий тиск створюється по всій довжині захопленої частини наконечника, обтиснення називається суцільним. При суцільному обтисненні досягається повний електричний контакт по всій довжині обтиснень частини дроти.

Для поліпшення контакту між трубчастої частиною наконечника і житлової, застосовують обтиснення комбіноване. При комбінованому обтисненні ще більш поліпшується електричний контакт, оскільки тут в умовах суцільного обтиску створюється додатковий тиск в місці вдавлення зуба.

У всіх трьох випадках контакт виходить досить високої якості, якщо область застосування визначена монтажником правильно, якщо правильно підібраний інструмент, якщо правильно вибрано наконечник, якщо поверхні очищені і опресовування проведена правильно.
