Водяна тепла підлога під плитку як правильно укласти

Пол, облицьований керамічною плиткою, має безліч переваг. Міцність, довговічність, екологічність, естетичність - ось далеко не повний їх список. Однак є у кераміки і недоліки. Висока теплопровідність - характеристика більшості видів плитки, що створює дискомфорт при ходьбі без взуття, так як при контакті з напільного облицюванням відбувається передача тепла від тіла плитці, і ноги мерзнуть.

Сучасні технології вирішують цю проблему встановленням систем підігріву підлоги, поверх яких виконується монтаж підлогового керамічного покриття - плитки. Такі системи, в залежності від джерела теплової енергії, бувають двох видів - електричні і водяні.

Водяна система підігріву вважається енергоефективної і комфортною

Електричні системи теплих підлог під плитку поділяються на кілька підвидів, що відрізняються принципом дії, але схожих простотою монтажу і дорожнечею експлуатації.

Монтаж водяної системи підігріву обходиться дорожче, але експлуатація її дешевше, а установка можлива своїми руками, тому з двох видів теплих підлог розглянемо деталі облаштування житла водяній підлоги Теплосистема, хоч і вона має свої недоліки.

1. Характеристики водяних теплих підлог.
2. Умови легітимності монтажу підлоги водяний теплосистеми.
3. Підготовка підстави.
4. Вибір кераміки на теплу підлогу і її укладання.

Характеристики водяних теплих підлог

Яку систему підігріву підлоги вибрати - електричну або водяну, вирішувати замовнику, але знання достоїнств і недоліків існуючих підлогових теплосистем полегшить правильний вибір.

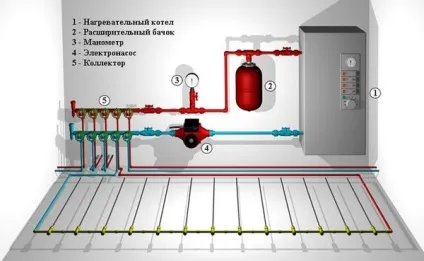

Схема-приклад підключення водяної теплої підлоги

• можливість монтажу своїми руками;
• широкий діапазон цін на матеріали;
• швидкий і рівномірний прогрів приміщення за рахунок конвекції тепла всією поверхнею статі;
• обумовлене особливостями конвекції відсутність концентрації пилу на джерелі тепла;
• економія 10-50% енергії (в залежності від висоти приміщення) за рахунок меншої передачі тепла стелі;
• комфортність контакту з постійно сухий і теплої підлоги обробкою;
• менший знос облицювання підлоги через відсутність фактора стирання взуттям;
• комфортне і сприятливе для здоров'я розташування шарів повітря без відчутних перепадів температури: теплий шар внизу, прохолодний - вгорі;
• відсутність фактора електротравматизму.

• відсутність гарантованої перспективи підключення до системи центрального опалення;
• висока ціна незалежної системи водяного підігріву підлоги;
• дорожнеча труб з матеріалу з високим коефіцієнтом теплопровідності (мідь);
• обмеження застосовуваного фінішного оздоблювального матеріалу (недоцільність застосування ламінату або лінолеуму).

Умови легітимності монтажу підлоги водяний теплосистеми

Монтаж водяних теплих підлог для обігріву багатоквартирних житлових будинків закладається в проект спочатку, а в приватних житлових будинках дозволений при наявності автономної системи опалення. Самостійна установка пристроїв підігріву підлоги з відбором теплоносія з систем центрального опалення або гарячого водопостачання заборонено законом, так як температура і тиск в цих системах розраховані на циркуляцію через радіатори - опалювальні прилади іншої конструкції, кількість яких, крім того, входить в проектний розрахунок.

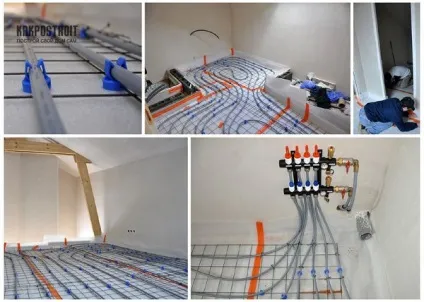

Установка колектора водяної теплої підлоги

Монтаж водяних теплих підлог в багатоквартирних будинках на базі мережі центрального опалення повинен здійснюватися з установкою теплообмінника і тільки після узгодження з експлуатуючої мережу організацією.

підготовка підстави

Підлогову обробку демонтують своїми руками до несучого бетонного перекриття, після чого для ефективності роботи системи теплих водяних підлог потрібно:

• спорудити вирівнює стяжку на бетонній основі (щоб уникнути утворення повітряних пробок в трубопроводах);
• виконати гідроізоляцію бетонної підлоги (в тому числі, щоб мінімізувати наслідки від аварійної розгерметизації труб-Тепловод);
• влаштувати теплоізоляцію підстави (зменшити втрати тепла вниз і в сторони).

Вирівнювання бетонної підлоги

Якщо перепади несе статі по висоті перевищують 10 мм, своїми руками виконується вирівнює стяжка товщиною 2-3 см, яка запобіжить утворенню в Цепловодах закупорюють повітряних пробок і порушення циркуляції теплоносія. Стяжка виконується з цементно-піщаного розчину, приготованого в співвідношенні 1: 3.

Гідро- і пароізоляція під теплий водяна підлога

Надійне герметичне покриття забезпечить рулонний Бітулін товщиною 5 мм, але поверхня для його настілки повинна бути сухою, рівною і гладкою, так як матеріал кріпиться до основи розігрітим за допомогою паяльної лампи нижнім шаром. Листи бітуліна потрібно укласти встик між собою і з напуском на стіни, рівним сумарній товщині підлогового покриття поверх бетону (10-15 см), а шви промазати бітумною мастикою.

Влаштувати якісну гідро- і пароізоляцію можна також настилкой хрест-навхрест двох шарів щільного целофану з нахлестом смуг один на одного в 5 см, напуски промазиваются зсередини бітумною мастикою. Поверх двох шарів целофану укладається спінений поліетилен (пенофон) товщиною 5 мм, смуги якого кладуться встик, стики клеяться до целофану бітумною мастикою і її ж промазиваются зверху.

Теплоізоляція підлоги водяної системи підігріву

Поверх гідроізоляції необхідно виконати монтаж теплоізоляції підстави, щоб звести до мінімуму втрати тепла.

Теплоізоляція для теплої водяної підлоги не менш важлива

Високими ізоляційними характеристиками володіє екструдований пінополістирол, який до того ж водостійкий і витримує значні навантаження на стиск. Листи пінополістиролу товщиною 30-50 мм (для підлоги першого поверху - 50-100 мм) укладаються встик на гідроізоляцію, шви заповнюються бітумною мастикою, уздовж стиків клеїться і промащується тієї ж мастикою армована капронова сітка шириною 10 см.

При влаштуванні теплоізоляції своїми руками можна використовувати готові утеплювачі для теплих підлог, що мають на своїй поверхні спеціальні канали для укладання трубок, але їх ціна вище традиційних матеріалів.

армування підстави

По периметру приміщення вище теплоізоляції до стін клеєм ПВА точковим способом своїми руками кріпиться смуга екструдованого пінополістиролу товщиною 5-10 мм і шириною 10-15 см, яка буде грати роль демпферного (температурного) шва при розширенні шару бетону від підігріву.

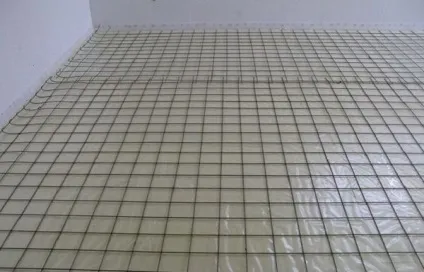

Рекомендується армування стяжки теплої підлоги для запобігання деформацій і поломки обігрівального пристрою

Поверх теплоізоляції потрібно укласти арматурну сітку для додання міцності бетону, який буде укладений на труби-тепловідводи. Для армування використовують сталеву арматуру змінного профілю діаметром 8-10 мм, пов'язану в сітку з осередком 10х10 см, або пластикову арматуру діаметром 6-8 мм з тим же розміром вічка. Армуючої сітки можна використовувати також для фіксації за місцем трубопроводів - своїми руками кріпити до неї тепловідводи капроновими хомутами-стяжками.

Якщо в приміщенні планується монтаж кількох контурів труб-Тепловод, то демпферний шов з пінополістиролу необхідно влаштувати також по всіх кордонах контурів між собою.

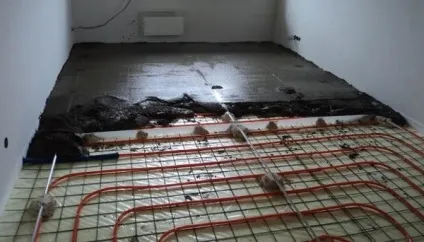

Стяжка теплої підлоги

Після закінчення монтажу системи проводиться обов'язкова опресовування - перевірка герметичності обладнання під тиском води 5 бар. Якщо протягом 24 годин протікання води і здуття на трубах не з'явилося, приступають до спорудження основної бетонної стяжки.

Стяжку споруджують при тиску води в трубах 3 бар з піщано-цементного розчину з додаванням пластифікатора, приготованого в пропорціях:

• цемент М-400 - 100 кг;
• пісок просіяний - 1000 кг;
• вода - 50 л;
• пластифікатор - 8 л;
• фібра - 100 г (як заміна армуючої сітки).

Поверх Тепловод при подальшій облицюванні теплих підлог керамікою потрібно укласти армуючої сітки з осередком 10х10 см із сталевого дроту діаметром 3-5 мм. Укладання арматурної сітки можна замінити додаванням в розчин на стадії сухого перемішування поліпропіленової фібри.

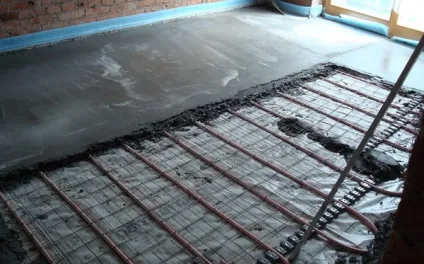

Щоб стяжка для теплої водяної підлоги була рівною і міцною, потрібно строго дотримуватися послідовність дій

Товщина стяжки виконується в межах 30-50 мм, шар бетону зверху Тепловод не повинен перевищувати 2 см. Стяжка не повинна піддаватися впливу протягу, на другу добу після укладання її на тиждень вкривають плівкою для запобігання передчасного випаровування води. Через 28 днів після влаштування стяжки можна приступати до укладання керамічної плитки.

Вибір кераміки на теплу підлогу і її укладання

Керамічна плитка на водяну систему підлогового підігріву вибирається з урахуванням основних вимог, що пред'являються:

• висока щільність і теплопровідність;
• стійкість до перепадів температур;
• міцність;
• безпеку.

Виходячи з основних вимог, для облицювання теплих підлог правильним вибором буде укладання наступних матеріалів:

• натуральний камінь (мармур, граніт);
• керамограніт;
• глазурований клінкер;
• НЕ глазурований мітлах.

Плитка з високим показником пористості володіє теплоізоляційними властивостями, тому укладка на теплі підлоги теракоти недоцільна.

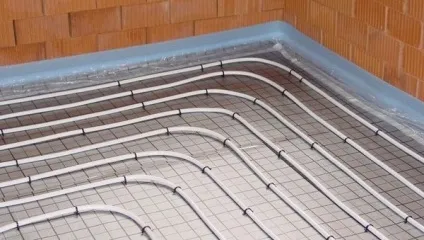

Укладання таких теплих підлог рекомендується під плитку або керамограніт

Плитковий клей і Затирочний склад для водяної теплої підлоги повинні бути еластичними після затвердіння, щоб компенсувати різницю в температурному розширенні бетону підстави і кераміки.

Укладання кераміки

При правильному виборі матеріалів, якісній підготовці і рівною стяжки монтаж плитки на теплу підлогу відрізняється від облицювання звичайного підстави лише кількома моментами:

• укладка плитки і затерла швів виконуються при підтримці тиску в трубах величиною в 3 бар;
• стик облицювання зі стінами влаштовується шириною 5 мм;
• безшовна укладання кераміки для обробки теплої підлоги не застосовується (ширина швів 2 мм).

Влаштування водяної підлоги системи підігріву з подальшою обробкою підлоги керамікою - складний вид будівельно-монтажних робіт. Теоретичне ознайомлення з технологією Очікують, що не їх виконання дилетантом. Але знання технології, вимог і технологічної послідовності монтажу допоможе замовнику здійснювати контроль якості виконання робіт підрядником і виконувати дрібний точковий ремонт обробки самостійно.
