Дощові і талі води з покрівлі будівель можуть віддалятися скиданням води з звисів або організованим відведенням по зовнішнім або внутрішнім водостоків.
Зовнішні водостоки складаються з жолобів, які збирають воду з ската даху та водостічних труб з воронками, що скидають воду на вимощення біля будівлі. У зв'язку з будівництвом багатоповерхових будинків з плоскими Великопролітні і багатосхилими покрівлями зі світловими ліхтарями і складним рельєфом стали широко впроваджуватися системи внутрішніх водостоків. Внутрішні водостоки відводять воду по трубопроводах, розташованих усередині будівлі в зовнішні мережі дощової або общесплавной каналізації (закритий випуск). Приєднання відсотків до господарсько-побутової системи каналізації не допускається. При відсутності дощової каналізації випуск передбачається в лотки біля будівлі (відкритий випуск).

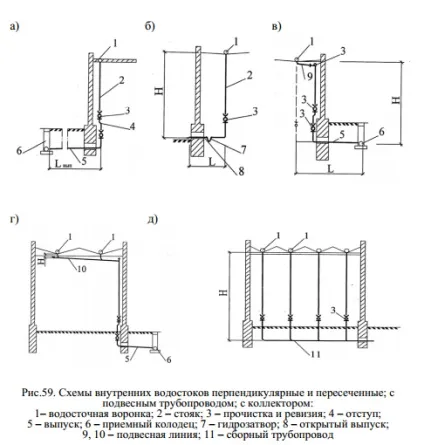

Класифікують внутрішні водостоки в залежності від трасування та схеми мережі: з перпендикулярної і пересіченій схемами. Перпендикулярна схема характеризується відсутністю збірних водостічних трубопроводів). Від водоприемной воронки дощові води відводять по стояку, з'єднаному безпосередньо з відкритим або закритим випуском.

По пересіченій схемою на горищі будівлі влаштовують відвідні збірні підвісні лінії або збірні підпільні колектори, що розміщуються в підвалі або технічному підпіллі будинку. Збірні підвісні трубопроводи об'єднують всі або частину водоприймальних воронок і відводять воду в один стояк і випуск. Збірний колектор збирає воду від групи стояків і відводить її в один загальний випуск.
Внутрішні водостоки складаються з водостічних воронок, відвідних труб, стояків, випусків, пристроїв для прочищення.

Водостічні воронки повинні забезпечувати швидкий прийом, відведення атмосферних вод і затримувати всі, що може забруднити систему (листя, гілки). Водостічні прийомні воронки розміщують з урахуванням рельєфу покрівлі та допустимої на одну воронку площі водозбору. Максимальна відстань між воронкамі48 м. На плоскій покрівлі в розжолобку встановлюють не менше двох водоприймальних воронок. У секційних будинках на плоских дахах допускається розташовувати по одній воронці на кожну секцію. Ухил ділянок покрівель і розжолобків в сторону приймальних воронок повинен бути не менее0,01-0,015. Воронки приєднують до стояків за допомогою компенсаційних розтрубів з еластичною закладенням. Конфігурація воронок залежить від ската даху, від площі водозбору.

Воронки бувають двох типів: плоскі і ковпакові (ріс.60). Воронки з гратами (плоскі) (ріс.60а) встановлюють на плоских експлуатованих покрівлях. Воронки з ковпаком (ковпакові) (рис. 60б) застосовують на скатних, а також плоских експлуатованих покрівлях.
Водостічні воронки складаються з корпуса1, що встановлюється в перекритті, рами2, під яку заводиться гідроізоляція, решеткі3 або колпака4 для затримання сміття. Воронки герметично з'єднують з дах-лей, щоб атмосферні води не просочувалися і не руйнували перекриття. Шар гідроізоляції затискають болтами між корпусом і рамою і заливають зверху мастикою. Застосовують водостічні воронки діаметром 80, 100, 150 і200 мм.

Відвідні труби виконуються у вигляді підвісних ліній. Відвідні тру-би, що з'єднують воронки, прокладаються на горищі на расстояніі1,0-1,5 м від покрівлі. Мережа горизонтальних відвідних трубопроводів прокладатися-ється паралельно лініях колон або стін з ухилом imin = 0,005. Бічні приєднання підходять під прямим кутом, що дозволяє спростити мон-таж. Діаметр відвідних труб приймається не менше діаметра випуску по-ронки і перевіряють розрахунком.

Водостічні стояки прокладають в опалювальних приміщеннях вдалині від зовнішніх стін, біля колон, стін так, щоб довжина підземних ліній була мінімальною. Замонолічівают стояки в будівельні конструкції не рекомендується, тому що на стінках труб утворюється конденсат під час тая-ня снігу. Найбільш доцільно прокладати стояки в нішах, в лест-кових клітинах, коридорах біля стін, що не межують з житловими кімнатами. Для запобігання замерзання стояка необхідно забезпечити постійного-ву подачу в нього теплого повітря. При закритому випуску повітря посту-Пает з зовнішньої мережі. При відкритому випуску з гідрозатворів рух повітря в стояку не відбувається. Воронки не отримують достатнього коли-пра тепла і обмерзають, тому повітря подається в стояк з підвалу через трійник, який закривається при плюсовій температурі повіт-ха, або з господарсько-побутової каналізації через перемичку.

Випуски служать для відводу води за межі будівлі. Відкриті випус-ки виконуються у вигляді сталевої або чавунної труби, що виходить за стіни будівлі на150-200 мм, на висоті не менее150 мм над вимощенням будівлі або лотком, що запобігає розмив грунту біля будівлі. Для виключним видом-чення промерзання випуску зазор між стінкою і трубою заповнюється шаром теплоізоляції і оштукатуривается цементним розчином. У рай-онах з розрахунковою зимовою температурою t
