Властивості ортогонального проектування

Малюнок 5.4. Площина задана двома паралельними прямими лініями

До сих пір ми розглядали ортогональні проекції точки на комплексному кресленні. Тепер розглянемо комплексне креслення лінії. Комплексне креслення лінії являє собою сукупність проекцій точок цієї лінії на дві або три площини проекцій Виконанні графічних робіт Види проектування, типи завдань. графічні завдання Складальний креслення

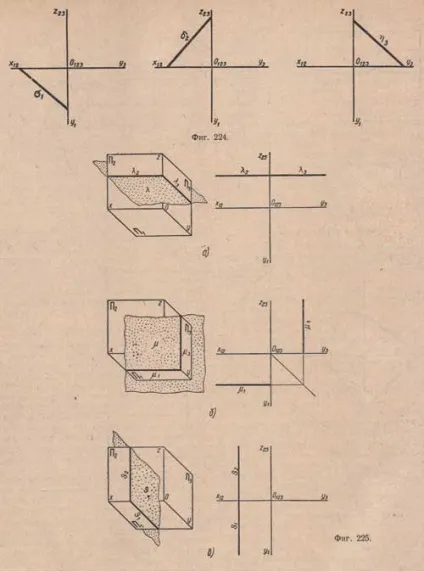

1. Площина # 955; паралельна площині П1. Таку площину називають горизонтальною. Фронтальна і профільна проекції паралельні осях х иу (фіг.225, а).

2. Площина # 956; паралельна площині П2. Таку площину називають фронтальною. Горизонтальна і профільна проекції паралельні осях х іz (фіг.225, б).
3. Площина # 952; паралельна площині П3. Таку площину називають профільною. Фронтальна і горизонтальна проекції паралельні осях z иу (фіг.225, в).
Площині рівня називають також двічі проектують.
Площині рівня прийнято зображати їх проекціями.
Особливість цих площин полягає в тому, що пряма, крива або фігура, що лежать в цих площинах, проектуються на паралельну їй площину проекцій в натуральну величину, а на дві інші - відрізками, що зливаються з відповідними проекціями площині.
Наприклад: відрізок АВ розташований в горизонтальній площині # 955 ;; в цьому випадку його горизонтальна проекція дорівнює натуральній величині відрізка (фіг.226, а).
