Високоякісний ламповий підсилювач на 6р3с-1 і 6Ж5П

Доброго всім) Давно переглядаю Пікабіа у вільний час - все подобається) Навіть зареєструвався, щоб оцінки ставити. Ось вирішив написати перший пост.

Я до того ж вже років 7-8 займаюся конструюванням аудіо підсилювачів на радіолампах і моя остання конструкція вразила мене своєю потужністю і якістю звучання. Я вирішив поділитися цією конструкцією з спільнотою, оскільки такої схеми в Інтернеті немає.

Перед тим, як будуть фотографії я трохи розповім про історію цієї конструкції: я задумав для себе сконструювати підсилювач, підсилювальний тракт якого містив би в собі тільки променеві тетроди. Це такий тип 5-ти електродних радіоламп, які відрізняються високим ступенем боротьби з Антидинатронна ефектом. Більш докладно про це можна почитати у відповідній літературі.

Другою умовою для себе я поставив зробити аудіотракт з якомога меншою кількістю каскадів. Менше каскадів - коротше аудіотракт - менше спотворень.

Ну і третім умовою було те, що підсилювач повинен був довести мою акустику до стану насичення.

Пошукавши в інтернеті подібні схематичні рішення я натрапив на таку схему.

Мене дуже зацікавила ця конструкція з багатьох причин:

По-перше - безпосередній зв'язок каскадів (Лоффтін-Уайт). При цьому анод вхідний лампи і керуюча сітка верхнього плеча вихідного каскаду - один електрод. Це призводить до того, що режим роботи попереднього каскаду безпосередньо впливає на режим роботи вихідного. Крім того через відсутність фазових спотворень, що вносяться перехідним конденсатором в підсилювач можна внести глибоку (до 30 дБ) зворотний зв'язок, яка зменшить коефіцієнт нелінійних спотворень підсилювача і додасть стабільності в роботу.

Ось друге - нетривіальне підключення 2-ий сітки вхідного каскаду. Було цікаво це випробувати.

Ну і по-третє - це невелика кількість елементів, які використовуються в схемі. Я люблю, коли обважування по мінімуму)

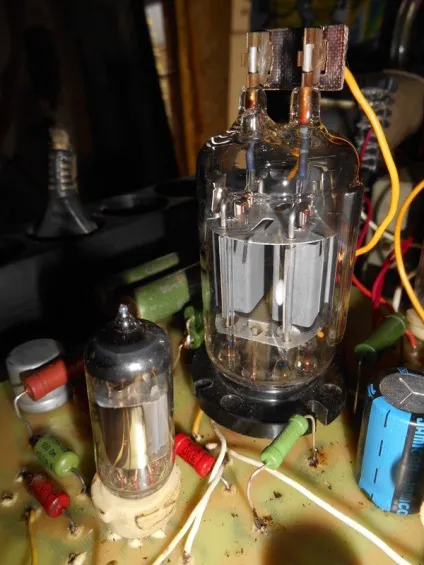

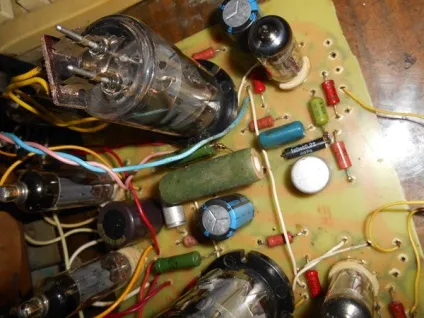

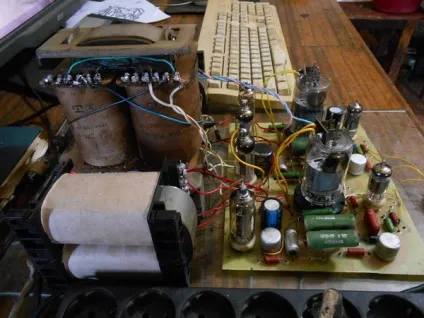

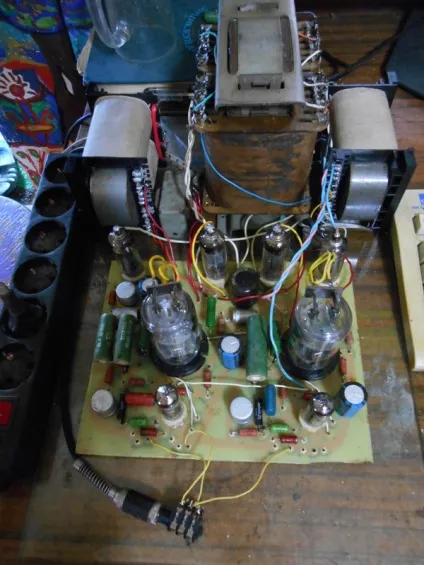

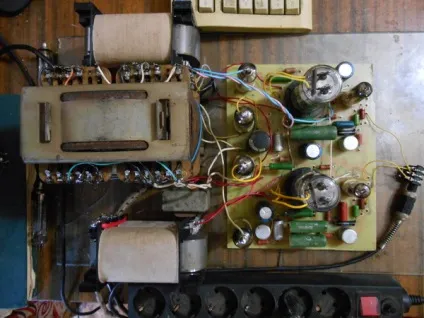

Я зібрав цей підсилювач в стерео варіанті. Ось фотографії того, що у мене вийшло:

Я впевнений знайдуться ті, які відразу помітять те, що в підсилювачі на фотографіях стоять зовсім інші лампи!

Не хочу розповідати як це все почалося - занадто довга історія для окремого поста, але мені дуже подобатися подвійний променевої тетрод 6Р3С, або, якщо бути більш точним 6Р3С-1. Насправді я думаю, що лампи без індексу "1" є. Я бачив скани документів на таку лампу в інтернеті.

Зібрав уже 3 різних підсилювача, де в вихідному каскаді коштують лампи 6Р3С-1. На форумах радіоаматорів про цю лампі зустрічаються діаметрально протилежні думки. Мене ця лампа зацікавила відразу і я багато експериментував з нею. Це тема теж для окремого поста і давайте повернемося безпосередньо до зібраної мною конструкції.

Я зібрав цей підсилювач на даній вихідний лампі (вихідний двотактний каскад по половинці лампи в плече). На вході вирішив застосувати 6Ж5П: якось натрапив на цікаву статтю, де людина зібрав підсилювач, куди можна ставити різні маленькі лампи серії "Ж" і сказав, що 6Ж5П звучить найкраще (хоча йому сподобалися майже всі). Так-же 6Ж5П - єдина маленька лампа і цієї серії, промінеутворюючі пластини якої виведені на окремий контакт. Це в схемі. ну не так звичайно-ж важливо, але все-ж.

За підсумком я зібрав цю конструкцію, перебудувавши режими роботи каскадів підсилювача, щоб все працювало як треба. Насправді підсилювач ще має потребу в невеликій налагодження, я б трохи знизив параметри режиму роботи вихідного каскаду.

Підсилювач налаштовував на слух, змінюючи номінали анодного і катодного опору вхідного каскаду і постійно заміряв негативна напруга на керуючих сітках вихідного каскаду. Домігся просто вражаючих результатів! На слух - ніяких спотворень, навіть на дуже високій гучності в дБ. Моя акустична система (Kenwood LS-G4. Замінено ВЧ випромінювачі і перероблені розділові фільтри) - на справляється з потужністю цього підсилювача, при заявленій на задній стінці потужності в 60 Вт.

Звук дуже соковитий і відмінні пружні баси. Потік повітря крізь фазоінверторний отвір акустичної системи досить інтенсивно і при перших помітних на слух викривлення амплітуда коливань басового динаміка близькі до граничних. За непрямими ознаками вихідна потужність цього підсилювача ніяк не може бути менше 20 Вт на канал, а то і більше, при нелінійних спотвореннях в районі 1%.

Більш точні параметри підсилювача по поки привести я не можу - вимірювання не проводив, але збираюся цим зайнятися пізніше.

Ось мій варіант підсилювача В. Павлова:

Особливу увагу варто звернути на резистор, зазначений оклику. Не економте на потужності цього опору! І також в цьому підсилювачі повинна обов'язково бути присутнім затримка подачі напруги живлення приблизно в 30 сек, в іншому випадку ви ризикуєте пошкодити вихідну лампу!

Мій варіант за принципом роботи нічим не відрізняється від першоджерела. Всі зміни зроблені були лише з метою забезпечення режимів роботи підсилювача в цілому. Буду радий, якщо комусь сподобатися те, що я роблю. Мені як мінімум це дуже подобатися і цей підсилювач з лишком забезпечив мене прекрасним гучним звучанням з неперевершеною детальністю, динамікою і природністю.
