високочастотний загороджувач


ВЧ-загороджувачі являють собою заграждающие фільтри, які включаються у розтин фазного проводу, і можуть бути налаштовані на певні смуги загородження з діапазону (16-1000) кГц.

У разі організації каналів ВЧ зв'язку по ізольованим грозозахисним тросах ВЧ-загороджувачі служать для заземлення тросів з промислової частоті в місцях приєднання.

Параметри високочастотного загороджувача

Основними параметрами ВЧ-загороджувача є:

  • клас лінії електропередачі;
  • смуга частот загородження;
  • номінальний тривалий струм;
  • номінальний короткочасний струм;
  • ударний струм;
  • величина активної складової повного опору;
  • індуктивність реактора ВЗ.

Випливають з вимог МЕК 60353 і СТО 56947007 значення характеристичного опору ПЛ і відповідного значення активної складової повного опору ВЗ, з урахуванням рекомендованих МЕК і СТО значень номінального тривалого струму ВЗ, представлені в табл. 1.

Номінальна напруга ПЛ, кВ

конструкція

високочастотний загороджувач

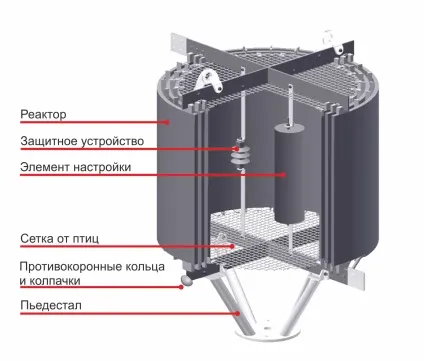

Основні складові конструкції високочастотного загороджувача (ВЗ):

  • реактор загороджувача (РЗ) - котушки індуктивності, призначена для пропускання струму промислової частоти, що протікає по дроту лінії, в якій включено ВЗ;
  • захисний пристрій (ЗУ), призначене для захисту реактора і елемента настройки від перенапруг, що виникають на лінії і розподільних пристроях підстанцій (атмосферних, від коротких замикань і комутаційних);
  • елемент настройки (ЕН), призначений для отримання (спільно з реактором) необхідного опору загородження в заданій смузі частот.

У ряді випадків, залежно від вимог до високочастотним параметрам ВЗ, ЕН може бути відсутнім.

Додаткові комплектуючі високочастотного загороджувача:

  • сітки від птахів;
  • протівокоронние кільця й ковпачки;
  • п'єдестал для установки високочастотного загороджувача на опорній конструкції.

Технічні характеристики основних типів високочастотних загороджувачів наведені в каталозі ВЧ-зв'язку (табл. 3).

Габаритні креслення РЗ і ВЗ представлені на рис. 3.1, 3.2, 3.3 додатка 3 в каталозі ВЧ-зв'язку.

Позначення високочастотного загороджувача і елемента настройки (див. Малюнок).

Конструктивно реактор загороджувача є котушку індуктивності (одношарову або багатошарову), виготовлену з дроту (як правило, алюмінієвого або мідного), розміщеного на каркасі (рейковий, циліндричний і ін.) З матеріалу з високими електроізоляційними властивостями. Каркас реактора ВЗ, поряд з високими електроізоляційними властивостями, повинен забезпечити високу механічну міцність конструкції. необхідну для сталої роботи обладнання при протіканні через ВЗ струмів короткого замикання (граничні величини струмів вказані в табл. 2), з урахуванням тривалої (до 30 і більше років) експлуатації в умовах впливу відповідних кліматичних факторів.

Матеріал каркаса реактора має:

  • високими електроізоляційними властивостями;
  • високу механічну міцність;
  • стійкістю до дії кліматичних та інших факторів, характерних для обладнання зовнішньої установки (температура, вологість, соляний туман, обмерзання, сонячне випромінювання, забруднення повітря і ін.)

Каркас реактора виготовляється з композитних матеріалів.

Реактор ВЗ має захисне (як правило, багатошарове) покриття, в т.ч. для запобігання від межслоевой і межвиткового шунтування при обмерзання, активних (особливо забруднених) атмосферних опадах, несанкціонованому попаданні металевих-чеських предметів на провідні поверхні котушки реактора.
