Сьогодні я розберу зовнішній жорсткий диск, що підключається по USB Seagate FreeAgent Desk ST310005FDD2E1-RK. який розглядав зовні в першій частині огляду. Минуло вже досить часу, диск пройшов випробування часом, перейшов по обличчі сказати без нарікань.
Розбирання FreeAgent Desk ST310005FDD2E1-RK на перший погляд завдання складне - немає ні гвинтів, ні будь-яких підказок. здається, що корпус склеєний намертво. Однак він розбирається, досить таки просто. Корпус зроблений з пластмаси, складається з трьох елементів: верхня і нижні частини, посередині з білої пластмаси вставка, що утворює бічні і задню боку, тоненька смужка переднього зрізу. Нам треба зняти верхню кришку. Так як пристрій можна ставити як завгодно і поняття верх / низ змінюється, уточнюю: під верхньою кришкою я маю на увазі велику сріблястого кольору сторону, на якій є індикатор роботи у вигляді логотипи Сігейт. На фото нижче червоною стрілкою показана потрібна нам сторона. Знімається тільки ця сторона, іншу краще не намагайтеся знімати - поламаєте корпус.
Стрілкою показана кришка, яку треба знімати.
Для зняття цієї кришки нам знадобиться тонка плоска викрутка або що-небудь подібне, потім тонкий пластмасовий інструмент, я використовував медіатор від гітари. Треба буде підчепити сріблясту верхню кришку, зробити зазор і потім, поступово відкриваючи засувки, знімаємо кришку. Зберегти "товарний вигляд" на всі сто важко, але можливо. Починати краще з того боку, яка не видно - на задній стороні, або там, де кріпиться ніжка.
Стрілкою показано - куди вставляти викрутку.

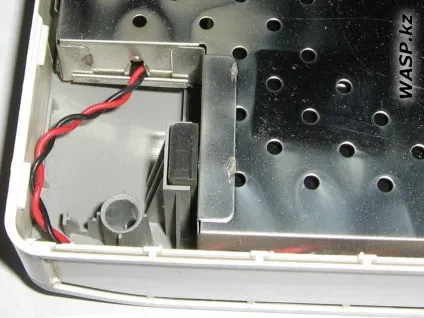

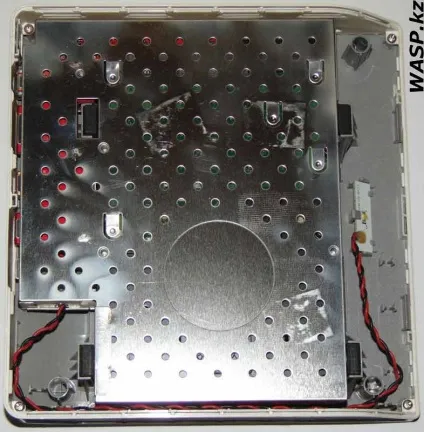

На знятій кришці бачимо чотири наклеєних шматочка гуми. А на іншій стороні - всі нутрощі, закриті сталевим екраном з вентиляційними отворами. Звертаємо увагу на чотири гвинтика по кутах - вони кріплять нижню кришку корпусу. З-під екрану виходить подвійний скручений дріт і йде на маленьку, білого кольору плату - на ній розпаяний світлодіод індикатора роботи. Плата позначена CEDAR LED REV: 1.4

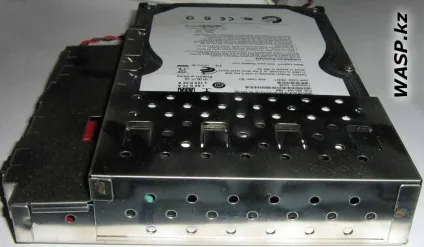

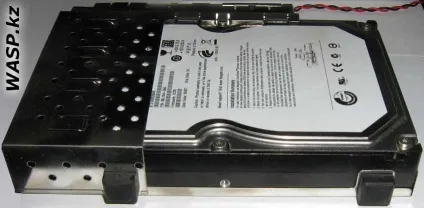

Витягуємо блок, укладений в екран - на нижній частині корпусу є чотири виступи з посадочними місцями, цей блок спеціальними гумовими вставками сидить в них.

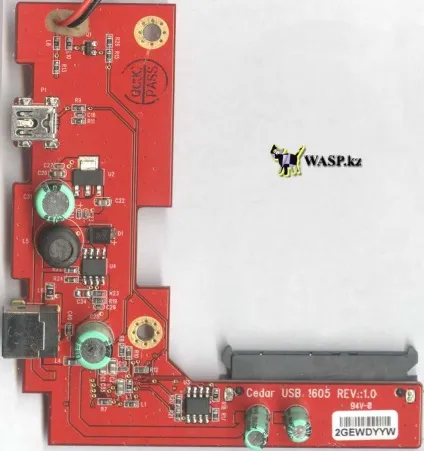

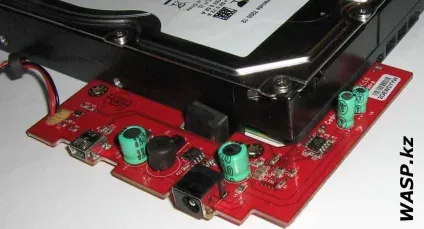

Плата контролера - двосторонній стеклотекстолит, покритий червоним лаком. На платі маркування Cedar USB 1605 REV.:1.0 наклейка зі штрих-кодом і 2GEWDYYW. Що це за Cedar - Кедр - я так і не з'ясував. На платі розпаяно чотири великих електролітичних конденсатора (могли б поставити і твердотільні), один великий дросель. Мікросхема U3 - ATMEL 25F512AN. це чіп прошивається флеш-пам'яті. Чіп U4 - AX3113 це ШІМ-контролер, разом з дроселем, конденсатором, діодом SK34B і стабілізатором напруги AX1117. вони забезпечують плату харчуванням.
+ Клацніть по малюнку, щоб збільшити!

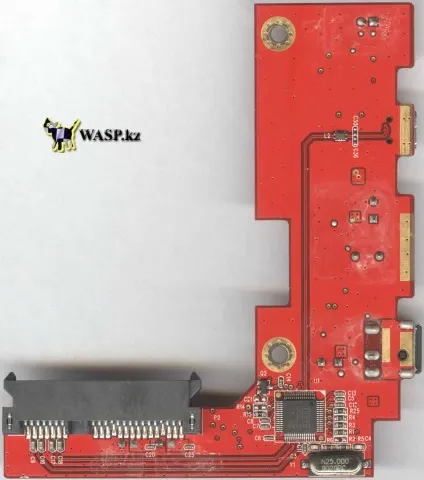

На звороті плати бачимо: кварцовий генератор N25.000 і чіп initio INIC-1605L - це контролер, перетворювач інтерфейсів SATA в USB2.0. Цей чіп не вимагає установки драйверів і операційна система легко розпізнає його.
+ Клацніть по малюнку, щоб збільшити!
Плата зроблена добре, та й взагалі, все внутрішній устрій FreeAgent Desk ST310005FDD2E1-RK просте і продумане. В цілому використовуються матеріали якісні, хоча при розбиранні я і зламав одну засувку, пластмаса хороша.

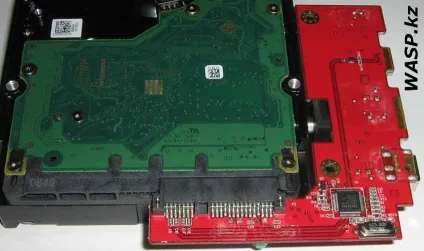

Перш ніж зібрати все назад, спробував підключити до контролера HDD на 2 Тб від Сігейт - запустився нормально, так само спробував диск від Самсунг на 1 Тб - теж працює без проблем. Так що можна міняти жорсткий диск.
