Труби - провідники води, тепла, газу та помічники у створенні потрібних суспільству благ. А як відбувається процес їх виробництва? Методика виготовлення таких конструкцій з'явилася не так давно і нерозривно пов'язана з еволюцією способів обробки металів, в першу чергу - стали і заліза. Коли винайшли стан трубопрокатний, виробництво труб стало на потік. Кажуть, першим таким агрегатом може бути одна з хитромудрих машин великого Леонардо да Вінчі, але технології не стоять на місці. Що актуально для труб різного призначення? Яке обладнання найефективніше з позицій якості, продуктивності? Обговоримо ці моменти.

Знайомтеся: головний герой статті

технології виготовлення

Для виробництва сталевих труб розроблений ряд способів, кожен з яких характеризується різними затратами і капіталовкладеннями. Далеко не всі методи ефективні. На практиці себе добре зарекомендували і набули широкого поширення лише два способи - зварювання з використанням трубозварювального стану і прокат за допомогою трубопрокатного стану.

Так виглядають вироби, зроблені за допомогою продольношовной зварювання

У виробництві можна виділити дві основні групи технологічного процесу, результатом якого є труби з швом і безшовні труби. Основними способами виробництва для кожної з груп є:

1. Для труб зі швом:

• зварювання - зігнута пластина зварюється поздовжньо або стрічка зварюється по спіралі;
• фальцювання - зігнута пластина фіксується поздовжньо фальцем.

А це фальцевий шов

1. Для безшовних труб:

• прокат - перетворення злитка на прокатному стані з послідовним формуванням отвору по центру;
• лиття - безпосередня виливок в форму зі стрижнем по центру або в порожнисту інтенсивно обертається форму (відцентрове лиття).

Так виглядає безшовний прокат

Обладнання для виробництва

Основна методика для створення безшовних труб називається «прокат». Для такої технології задіють трубопрокатний стан. Пристрій являє собою єдину систему, що дозволяє перетворити металеву заготовку. Технологічний процес включає в себе ряд стадій.

Знайомтеся з усіма етапами методики:

1. Розігрів заготовки.
2. Прошивка, яка веде до формування круглого в перетині отвору.
3. Раскатка, супроводжувана подовженням заготовки і витончення її стінки.
4. Калібрування.
5. Остаточна правка.
6. Різка.

Подібний цикл являє собою базову модель і може мати принципові доповнення. Однак два основних процеси залишаються незмінними: перетворення заготовки в товстостінну гільзу і обкатка на правильному стане для труб. Остання фаза зазвичай включає первинну (попередню) правку і вторинну - калібрування. Сучасне обладнання для виготовлення безшовних труб методом прокатки використовується у всьому світі і пропонується різними виробниками у вигляді заводів під ключ. Трубопрокатний стан з Китаю в силу дешевизни має високий вихід продукції і швидко окупається.

експлуатація верстата

Агрегат задіють для виробництва конструкцій, які використовуються в багатьох сферах - від побутової до металургійної галузі. Моделі верстата різняться. Можна вибрати машину для виготовлення деталей, як круглого, так і фігурного перетину. Серед складових частин числиться:

• розмотуючий пристрій;
• зварювальний апарат;
• відрізний верстат;
• буферна канава;
• стіл вирубки;
• гідравлічний ніж.

Якщо користуватися верстатом відповідно до інструкції, термін його служби буде довгим. У догляді агрегат невибагливий: досить містити деталі в чистоті і періодично змащувати елементи приводу та редуктора швидкостей.

Варто звернути увагу! При необхідності транспортування агрегату, виробники радять на час «подорожі» занурити машину в спеціальний контейнер, відключивши і знявши кабелі та насадки.

параметри прокатки

Щодо власне процесу прокатки слід звернути увагу на два основних параметри, що обумовлюють технологію виробництва.

1. Температура процесу. Залежно від температури обробки металу виділяють 3 типи прокатки:

• гаряча - температура вище точки рекристалізації металу;
• холодна - нижче;
• тепла - проміжна.

На основі цього параметра розроблені стан холодної прокатки труб, а також агрегат гарячої прокатки виробів. Зазвичай в металургії температура рекристалізації приймається з коефіцієнтом 0,4 від температури плавлення. Так, для стали температура плавлення становить приблизно 1500 градусів, а точка рекристалізації, відповідно: 1500 х 0,4 = 600.

1. Взаємне положення валків і прокочується пластини. За їх положенню виділяють 3 типи прокатки:

• поздовжня - вісь пластини перпендикулярна валянням;
• поперечна - паралельна;
• коса - розташовані під непрямим кутом.

Найбільш поширений варіант - поздовжня прокатка.

Схема технологічного процесу виробництва виробів на трубопрокатному агрегаті

холодна прокатка

Нині стан холодної прокатки очолює хіт-парад профільних технологій, що пояснюється рядом причин, пов'язаних як з капіталовкладеннями, так і з високою якістю одержуваної продукції. Поверхня елементів, вироблених таким способом, ідеально гладка, а їх механічні властивості високі.

Заготовки обов'язково проходять цикл хімічної очистки та протруювання. Для поліпшення деформаційних властивостей матеріал також може оброблятися фосфатами або міддю. Далі за допомогою валків на підшипниках формується круглий в перетині калібр. Регулюється кут повороту валків - змінюється калібр. Формування круглого калібру великого діаметру за допомогою валків і конічної оправи вимагає подальшого стискання. При необхідності додаткового зменшення діаметра процедуру повторюють, при цьому потрібна додаткова протруювання і промивка.

Споживачам трубної продукції потрібно звертати увагу на спосіб виготовлення труби з урахуванням особливостей її передбачуваної експлуатації. При цьому прокатні труби є найбільш надійними і довговічними.

Для потенційних виробників труб головні критерії вибору - вартість обладнання, його виробничі потужності і окупність «в унісон» з розробленим бізнес-планом.

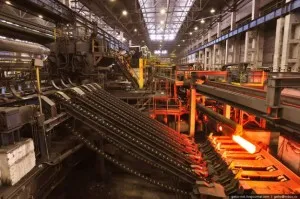

Промислові масштаби вражають

Трубопрокатний стан - свого роду революційний ноу-хау, що дозволяє виробникам випускати якісні конструкції.
