Лабораторна робота № 8

ВИМІР ЗОВНІШНІХ РОЗМІРІВ ДЕТАЛІ НА мікрокатори І оптікатори

Мета роботи: вивчити будову та принцип роботи мікрокатори і оптікатори; набути практичних навичок вимірювання зовнішніх розмірів за допомогою мікрокатори і оптікатори.

Прилади й інструменти: Мікрокатор; оптікатори; плоскопараллельние кінцеві міри.

Завдання: виміряти діаметри циліндричних деталей і дати висновок про їх придатності.

Мікрокатор і оптікатори відносяться до приладів з пружинної і пружинно-оптичної передачею. Принцип їх дії заснований на використанні в передавальних механізмах пружних властивостей плоскої, вигнутої або скрученої бронзової стрічки товщиною 0,004 # 150; 0,006 мм і шириною 0,15 # 150; 0,30 мм.

Прилади відрізняються простотою конструкції передавального механізму, надійністю і довговічністю його роботи, відсутністю похибок зворотного ходу і малим тертям в ланках механізму.

В основу передавального механізму мікрокатори (рис.1) покладена скручена

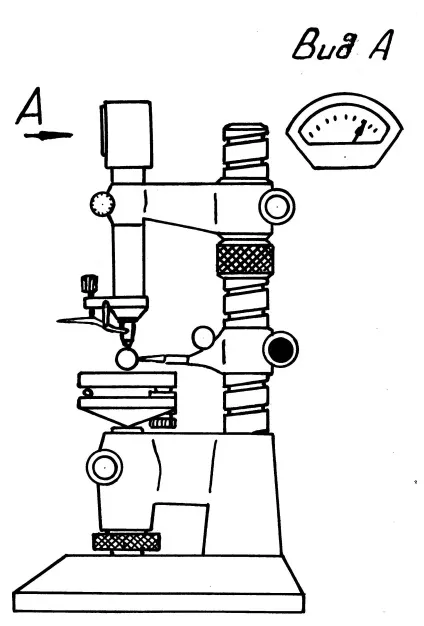

Мал. 1. Мікрокатор.

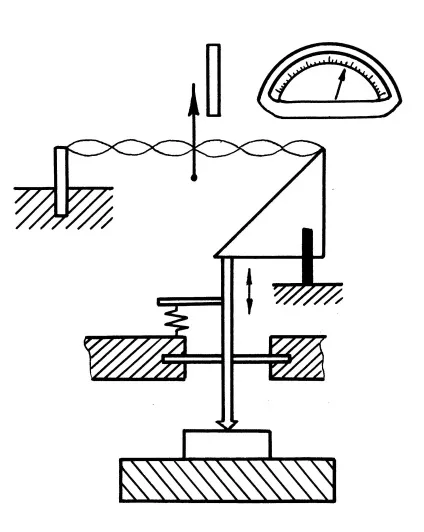

пружинна стрічка 6 (рис. 2). Одна її половина закручена вправо, інша # 150; вліво. Стрічка 6 прикріплена з одного боку до нерухомого кронштейну 7, з іншого # 150; до пружинному косинці 4, який може повертатися навколо точки А на двох плоских пружинах 2 і 3. У середній частині стрічки приклеєна стрілка 5, що представляє собою тонку скляну конічну трубочку діаметром 50 # 150; 80 мкм, збалансовану противагою 10. Вимірювальнийстрижень 8, підвішений в корпусі приладу на двох плоских пружинах 2 і 9, здійснює зворотно-поступальний рух. При його переміщенні вгору повертається пружинний трикутник 4, що призводить до розтягування і розкручування стрічки 6 і повороту стрілки 5 щодо шкали 11. Вимірювальне зусилля створюється

Мікрокатори випускаються з ціною поділки шкали 0,1; 0,2; 0,5; 1,2; 5 і 10 мкм. У даній роботі використовується Мікрокатор з ціною поділки 2 мкм, межею вимірювання за шкалою ± 60 мкм, допустима похибка ± 0,5 мкм.

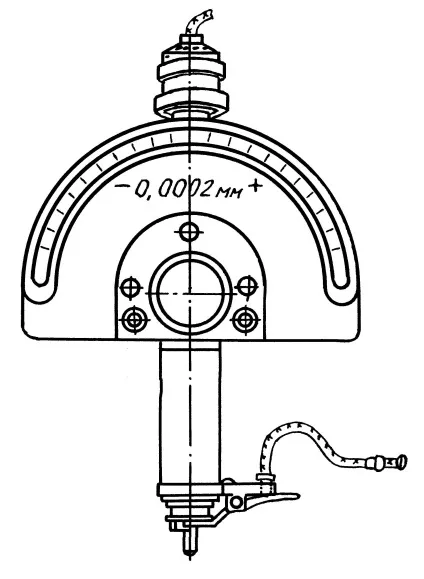

Загальний вигляд оптікатори представлений на рис. 3. В основу схеми оптікатори покладено механізм мікрокатори, поєднаний з збільшує оптичної передачею. На пружинної стрічці 6 (рис. 4) замість стрілки укріплено дзеркальце 7. Пучок променів від джерела світла 1 падає на дзеркальце, проходячи через конденсор 2, скляну пластину 3 з нанесеним на неї вказівним штрихом і об'єктив 4. Відбившись від дзеркальця, промені потрапляють на скляну шкалу 8, на якій з'являється зображення (на світлому круглому поле) вказівного штриха, нанесеного на пластині 3. При переміщенні вимірювального стержня 5 і розкручуванні стрічки 6 за шкалою 8 переміщається зображення штрихового покажчика.

Оптікатори, який використовується в даній роботі, має високу чутливість, ціна за такими операціями розподіляється 0,1 мкм, межі вимірювання за шкалою + 12 мкм, а допустима похибка ± 0,05 мкм.

Порядок виконання роботи.

1. За кресленням вимірюваної деталі або маркування на ній визначаються найбільший і найменший граничні розміри.

2. Відповідно до номінальним розміром і значенням верхнього і нижнього відхилень підраховується розмір блоку кінцевих мір для установки приладу на нуль. У тому випадку, коли величина допуску розміру не перевищує межі вимірювання за шкалою приладу, блок кінцевих мір може дорівнювати номінальним розміром. В іншому випадку блок кінцевих мір повинен дорівнювати середньому граничного значення розміру, тобто необхідно врахувати значення верхнього та нижнього відхилень.

3. Скласти блок кінцевих мір і по ньому налаштувати прилад на нуль. Для цього переконавшись, що столик 6 (рис. 1) знаходиться в крайньому нижньому положенні, встановити на нього блок кінцевих мір. Відпустити гвинт 2. Плавним переміщенням кронштейна 1 по колоні з допомогою гайки встановити наконечник 10 вимірювального стрижня приладу так, щоб між ним і площиною заходи залишився зазор 0,5 # 150; 1 мм, закріпити кронштейн на стійці стопорним гвинтом 2.

Відпустити гвинт 7 столика 6 і обертанням мікровінта 8 за годинниковою стрілкою піднімати столик до тих пір, поки стрілка приладу не сумісний з нульовим штрихом шкали, після чого закріпити столик гвинтом 7.

У мікрокатори для більш точної установки на нуль можна змістити трохи шкалу приладу поворотом гвинта, розташованого з правого боку головки мікрокатори.

Не виймаючи інсталяційного блоку кінцевих мір, перевірити стабільність установки приладу; для цього слід кілька разів натиснути і відпустити аретир 5. Якщо стрілка приладу зміститься з встановленого положення, необхідно перевірити кріплення стопорних гвинтів і знову встановити на нуль.

Натиснути на аретир і зняти блок заходів зі столика.

4. Виміряти деталь, для чого натиснути на аретир і встановити її на столик під вимірювальний наконечник. При цьому деталь необхідно притискати до столика так, щоб утворює вимірюваної поверхні щільно прилягала до площини столика. Для визначення дійсних відхилень деталь необхідно переміщати або перекочувати по столику приладу. Відлік за шкалою приладу виробляти в момент, відповідний максимальному показанню, при цьому звернути увагу на знак відхилень. Вимірювання діаметрів повинно проводитися не менше ніж в трьох перетинах (два крайніх і одне середнє), перпендикулярні осі, і в кожному перетині в двох взаємно перпендикулярних напрямках.

Показання приладу занести в таблицю звіту.

5.Дата висновок про придатність діаметра і визначити елементарні похибки форми.

1. Пристрій пружинної вимірювальної головки.

2. Схема мікрокатори і оптікатори. У чому їх єдність і відмінність?

3. Правила вимірювання на мікрокатори і оптікатори.
