Вимірювання опору ізоляції проводів власноруч

Ізоляція-це надійний матеріал, який використовується для обертання струмоведучих провідників, тим самим запобігає витоку напруги і, як наслідок захищає людину від травм. Однак, простого монтажу провідників недостатньо, на виробництві ще й проводять вимірювання опору ізоляції. Показник, отриманий при цій процедурі, є основним і підтверджує стан ізоляційного шару.

З метою отримати необхідні розрахунки і значення прийнято використовувати стандартну методику, затверджену нормами і ПУЕ.

Важливо! Використання наступний методики виміру підходить виключно для установок з потужністю не більше 1000 Вольт.

Для чого проводять замір опору ізоляції?

Питання поширений і досить розширений. Насправді, існують особливі цілі для проведення даної операції. В першу чергу, замір опору ізоляції проводів прийнято виконувати для отримання даних про працездатність обладнання, електричної мережі і окремих її складових. Отриманий результат дозволяє всі підозри про стан експлуатації певних приладів також видає характеристику струму витоку, яка відбувається при ввімкненій напрузі.

Наступна умова, яке вимагає проведення вимірювань дозволить запобігти людини від отримання електротравм. Звертаємо увагу новачків, що вимір прийнято проводити тільки у випадках остаточного монтажу ланцюга і завершальних ремонтних штрихів.

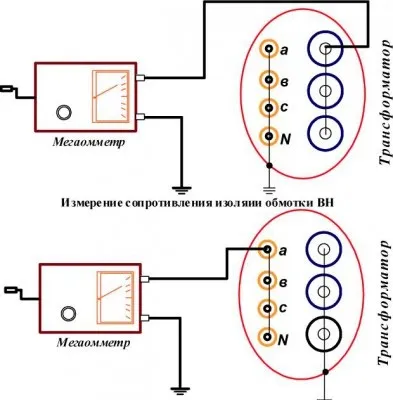

Схема вимірювання опору ізоляції приладом

Замір опору ізоляції: терміни проведення

• Переносні і пересувні електроустановки вимагають вимірів після закінчення кожного півріччя;
• Вуличні електроустановки, проводка в небезпечних приміщеннях, кабелю використані для мереж освітлення, повинні бути досліджені один раз, щорічно;
• Решта види обладнання, електричні прилади і трансформатори досить перевіряти один раз в три роки.

Важливо! Шановні новачки, не рекомендується проводити замір опору ізоляції пізніше зазначених в нормативах терміни.

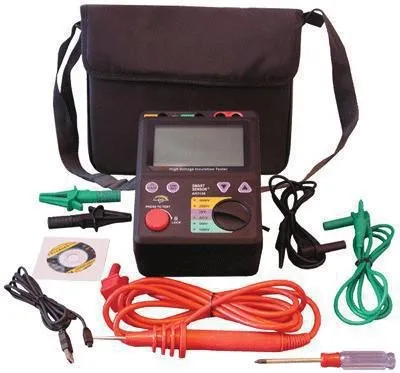

Набір для вимірювання ізоляції

Прилади й засоби вимірювання опору ізоляції проводки

Домовласники спірно стверджують про те, що сьогодні є можливість перевіряти опір ізоляції в домашніх умовах використовуючи звичайний мультиметр. Ця думка помилкова, як вважають професіонали, і краще мегомметра жоден прилад не впоратися із запропонованою задачею.

Електролабараторіі сьогодні радять користуватися засобом MIC-2500, вважається, що такий прилад видає результати з мінімальною похибкою. Зрозуміло, кожен з вас може користуватися вимірником, який вважає найбільш зручним. Але, ми проведемо процес на прикладі цього приладу. Фірма Sonel випускає такі вимірювачі досить давно. У наш час пристосування стає більш функціональним, що дозволяє визначити навіть ступінь старіння і вологості ізоляційного шару, не кажучи вже про його опорі.

MIC-2500-по суті більш точний прилад. Він перебуває на обліку в державному реєстрі, тому його використання вважається найбільш переважним. Обов'язковою умовою щодо цього приладу вважається його щорічна перевірка на рівень працездатності.

Норми опору ізоляції

Будь-які кабелю призначені для розміщення в електричних мережах поділяються на певні види. Саме від них відштовхуються у визначенні норм і відповідностей ПУЕ. Звернемо увагу на види провідників і їх нормовані значення за ГОСТом.

1. Силовий високовольтний кабель потужністю від 1000 Вольт-не має суворої норми, однак, оптимальне опір не повинно бути менше 10 Ом;
2. Низьковольтний провідник до 1000 вольт тут зберігається оптимальне значення від 0,5 Ом;
3. Контрольний кабель-гранично допустимий опір не нижче 1 Ом.

Прилади для вимірювання опору ізоляції

За встановленим державним стандартам є можливість визначити нормативні значення, а також порівняти їх з даними отриманими на практиці.

Важливо! Проводьте вимірювальні роботи тільки в гумових рукавичках.

Як виміряти опір ізоляції: стандартна методика

Про всі основи для вимірювання ізоляційного опору ми вже розповіли, прийшов час обговорити алгоритм проведення роботи по безпосередньому виміру.

• Перше, що ми робимо в усіх роботах з електрикою-це відключаємо напруга і переконуємося, що струм не залишився в провідниках. Цю операцію можна виконати мультиметром.
• Далі виконуємо монтаж випробувального заземлення з кліпсами і кріпимо його на жили провідника, опір ізоляції якого і буде перевірятися.
• Протилежна сторона провідника залишається вільною. Всі жили при цьому розводимо в сторони так, щоб оголені частини не стикалися.
• Беремо мегомметр і встановлюємо його в становище 2500 Вольт. Вимірюємо кожну жилу окремо, утримуємо спиці приладу на провіднику не менше 60 секунд.
• Всі свідчення, які надав апарат слід записати в технічний звіт.

Як виконати замір опору ізоляції

Такий експеримент ми провели приладом MIC-2500 з використанням високовольтних кабелів. Алгоритм проведення замірів на низьковольтному кабелі відрізняється від попередньої методики, однак зміни не суттєві. Особливості даної операції полягають в тому, що потрібно проводити дослідження між фазами, фазою і нульовим провідником, фазами і «землею», «землею» і нулем.

Метод вимірювання опору ізоляції контрольних кабелів має значні відмінності. Розглянемо процес по етапах:

• Аналогічно позбавляємося від напруги в мережі;
• Беремо мегомметр, встановлюємо номінальну напругу 500-2500 Вольт.
• Одну спицю приладу з'єднуємо з житловою, яку потрібно випробувати;
• Другий підключаємо до іншої жилі або до заземлювального провідника. При цьому всі жили повинні бути з'єднані між собою.
• Всі виміри повинні проводитися не менше однієї хвилини.

Таким чином необхідно перевірити всі жили, і все значення записати в технічну документацію.

Вимоги з норм електробезпеки

Електрична мережа хоч і приносить людству комфортні умови, але вона не так вже нешкідлива, як здається на перший погляд. Навіть при вимкненому напрузі є ризик потрапити під удар струмом. Тому ми розповімо, як уникнути подібних неприємностей.

По-перше, правила безпеки з будь-яким електричним обладнанням необхідно дотримуватися. Для цього обзаведіться діелектричними засобами, гумовими килимками, індивідуальними захисними засобами і спецодягом.

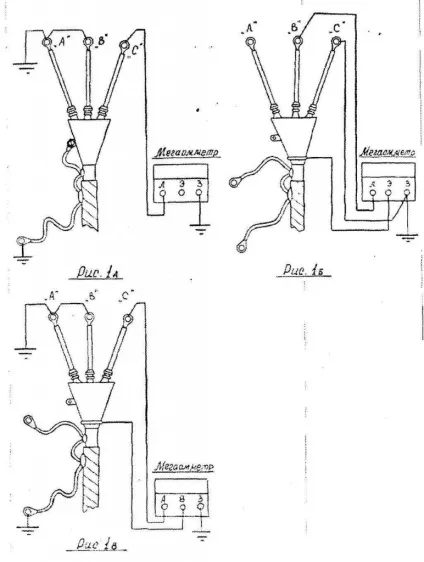

Вимірювання опору ізоляції: три варіанти

По-друге, руки та інші частини тіла повинні бути сухими, не допускаються навіть спітнілі, так як вода-це найкращий провідник. Якщо ви працюєте десь в громадському місці, значить біля електроустановки доцільно встановити таблички і плакати, що повідомляють про небезпеку.

Важливо! Під час вимірювання опору ізоляції проводів в цій мережі не повинно проводиться монтаж устаткування або запуск якихось приладів.

Вимірювання опору ізоляції кабелю-це така ж важлива процедура, як і всі інші в сфері електрики. І при роботі в домашніх умовах, потрібно бути гранично обережними, а краще викликати професіонала.
