ЕЛЕКТРИЧНА АПАРАТУРА КЕРУВАННЯ ТА ЗАХИСТУ

Для включення і виключення електричних машин, приладів і мереж, а також для управління роботою різних електротехнічних установок і захисту їх окремих елементів при порушенні нормальних режимів роботи використовується допоміжна електрична апаратура: вимикачі низької і високої напруги, рубильники, перемикачі, мінімальні і максимальні автомати, реостати , контактори, контролери, реле і магнітні пускачі.
Апаратура управління, регулювання та захисту ділиться за способом управління на ручну і дистанційну, а також по напрузі мережі, в яку вони включаються.
Електрична апаратура є одним з важливих ланок сучасного виробництва. При її допомоги здійснюються всі процеси управління електричним обладнанням.

§ 118. Вимикачі і рубильники

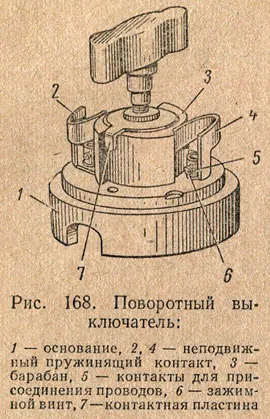

Поворотний вимикач (рис. 168) служить для включення і виключення приймачів електричної енергії напругою до 220 в.

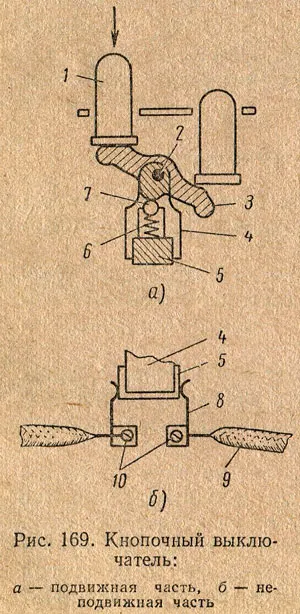

Найпростішим вимикачем низької напруги, розрахованим на малу потужність, є кнопковий вимикач (рис. 169). Він складається з рухомої і нерухомої частин.

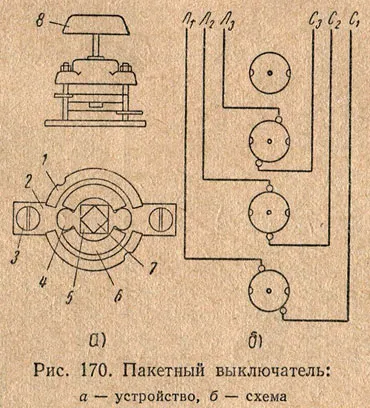

Для включення і виключення електричних установок з напругою до 500 в при токах, що перевищують 6 а. застосовують рубильники.
Існують однополюсні, двополюсні і триполюсні рубильники, які монтуються на щитах.

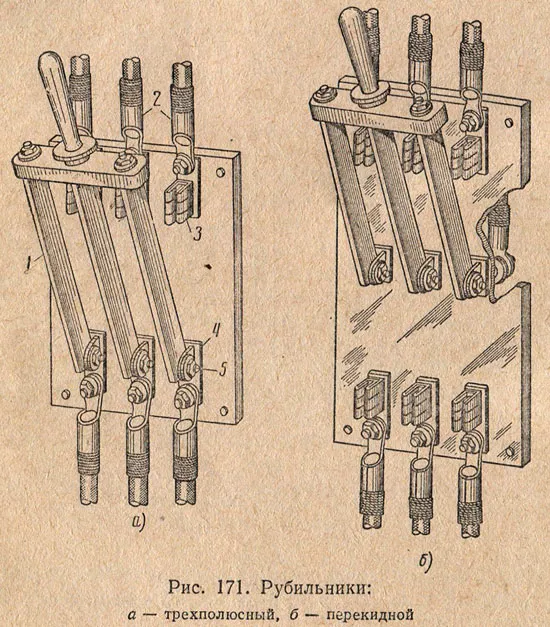

Основними частинами триполюсного рубильника (рис. 171, а) є мідні ножі 1. які можуть повертатися на осях 5. укріплених в нерухомих контактах 4.

До болтів контактів за допомогою гайок приєднуються проводи від приймача електричної енергії. При замиканні ланцюга мідні ножі 1 входять в проміжки між пружними контактами 3. до затискачів яких підключені дроти 2 від електричної мережі.
Поряд зі звичайними рубильниками застосовують рубильники-перемикачі, які називаються також перекидними рубильниками (рис. 171, б).
Перемикачі, крім верхніх пружних контактів, мають таке ж кількість нижніх контактів. Ножі перекидного рубильника можна з'єднувати як з верхніми, так і з нижніми контактами.
За правилами техніки безпеки рубильники і перемикачі закриваються захисними кожухами.
