Вимикач з підсвічуванням схема підключення і її особливості

У магазинах часто можна зустріти вимикачі, в які вже вбудовано підсвічування. Однак просто так міняти встановлений вимикач навряд чи хтось захоче. Але шукати в темряві клавішу на дотик теж не завжди зручно.

Практичність вимикачів з підсвічуванням

Вимикач з підсвічуванням, схема підключення якого практично така ж, як і у звичайних вимикачів, став дуже популярний. Будь-, кому набридло шукати вимикач в нічній темряві, може внести в цей пристрій невеликі зміни, навіть якщо у нього немає спеціальних знань в електриці.

У будь-який вимикач можна вставити світлодіод, використовуючи досить прості схеми. Між собою доступні схеми розрізняються своїми характеристиками, а не тільки комплектацією. Наприклад, вимикач може не захотіти працювати через те, що в світильнику встановлено світлодіодна лампа. Якщо лампи енергозберігаючі, то вони можуть світитися в темряві або мерехтіти, що теж не є правильним результатом.

Схеми підключення вимикачів

Існує багато прийнятних схем, кожна з яких має свої плюси і свої мінуси. Розібратися в існуючих схемах підключення світлодіодної підсвітки в вимикач не складно.

Наприклад, вимикач з підсвіткою, схема підключення якого представлена ​​нижче.

У випадку вимкнення знаходиться в положенні "Виключено", то струм проходить через опір (R1-будь, в діапазоні від 100 до 150 кОм). Після опору він проходить через VD2 (світлодіод, який при цьому світиться). Для того щоб захистити світлодіод від напруги, ставимо діод VD1. Особливо добре світить при такій схемі підключення резистор з струмом 3 мА. Якщо ж виявиться, що світлодіод світиться слабенько, то слід зменшити номінал опору. Світлодіод і діод в цій схемі підійдуть будь-які. Можна й самому розрахувати необхідні параметри резистора. Достатньо всього лише згадати класичний закон сили струму.

Розглянемо ще один вимикач з підсвічуванням, схема підключення якого вкрай проста, але з невеликим недоліком. Справа в тому, що вона споживає близько 1 кіловата на місяць.

Спрямовані вниз кінці підключаємо до клем. Якщо в будинку немає паяльника, або з якоїсь причини немає бажання возитися з цим, то ця схема підходить ідеально. Вона виконана на скручування. Хоча, з міркувань безпеки і довговічності приладу, місця з'єднання все ж краще пропаять, а резистор гарненько заізолювати.

Схема світлодіодного підсвічування вимикача з конденсатором

Щоб на порядок підвищити рівень світіння, можна використовувати конденсатор. А резисторний струм, навпаки скоротити до 90-100 Ом. Можна використовувати вимикач з підсвічуванням, схема підключення якого відрізняється від попередньої тим, що замість резистора використовується конденсатор. А резистор (R1) грає роль обмежувача зарядного струму.

Правда, зібрана за цією схемою підсвічування відрізняється великими габаритами, але зате відрізняється вкрай низьким енергоспоживанням - близько 0,05 ват на місяць.

Підключення прохідного вимикача

Якщо розглядати вимикач Legrand з підсвічуванням, схема підключення якого знаходиться вище, то необхідно відзначити, що він відрізняється безпекою використання цієї продукції, яка виготовлена ​​з матеріалів, що значно збільшують термін експлуатації. А про простоту підключення вимикачів цієї компанії і говорити не доводиться, настільки все продумано і легко здійснюється.

При виготовленні вимикачів використовується полікарбонат і оцинкована сталь. Гвинти, захоплення і супорт - все це виконано з цього металу. З полікарбонату зроблені клавіші, механізми, корпус і рамка. А це гарантія того, що протягом довгого часу вимикач "Легранд" з підсвічуванням, схема підключення якого вкрай проста, не потріскається і не зруйнується від сонячного випромінювання.

Установка Двоклавішний вимикача

Двоклавішні прохідні вимикачі Legrand відрізняє присутність пари контактів, незалежних один від одного. При натисканні на клавіші вони перемикають верхні лінії на нижні, і при цьому верхні контакти виконані з відсутністю кінцевого висновку. А нижні контакти пов'язані з другим, таким же прохідним вимикачем.

Знаючи, як влаштовані ліва і права група контактів, легко зрозуміти, як підключити прохідний вимикач.

Підключення пари прохідних вимикачів гранично просто. Фаза, яка виходить з електричного щита квартири або будинку, подається на контакт другого вимикача, в той час як в самих рамках всієї групи контакти перемичкою з'єднані між собою. А ті контакти, які знаходяться в лівій групі, подають струм на незалежні один від одного прилади освітлення. Тут важливо враховувати одне правило. Два ці контакту ні в якому разі не повинні з'єднуватися між собою. Потім все перехресні чотири контакту потрібно пов'язати між собою у вигляді пари.

Вимикачі компанії Legrand

"Легранд", мабуть, найпоширеніший бренд серед електротехнічних приладів, і тому більшість вважає за краще використовувати саме їх продукцію, або близьку до них, але теж відомих компаній.

Принцип роботи прохідних вимикачів

Зовні звичайний перемикач практично не відрізняється від прохідного і візуально розрізнити їх, не розкриваючи конструкцію, не можна. Різниця криється у внутрішньому устрої. Звичайний перемикач розмикає або замикає ланцюг, яка несе електричний струм, а прохідний, поєднуючи одну лінію, при цьому роз'єднує іншу. Тобто, іншими словами, при роботі прохідного вимикача, яка б пара клавіш не була б натиснута, вимикач готовий до роботи. Натиснули ліву на одному вимикачі - лампочка згасла. Натиснули другу на ньому ж, або клавішу на другому вимикачі - лампочка знову горить. Це, безсумнівно, дуже зручно.

Іншими словами, у звичайного одноклавішного вимикача робочими є обидва контакти, а у прохідного аж цілих три. Тому що другий контакт, який виступає в ролі вихідного, з'єднаний з другим вимикачем, парним. А при підключенні двухклавішний прохідних вимикачів кількість контактів збільшується вже до шести.

Якщо уважно розглянути схему підключення, наведену нижче, то можна без зусиль впоратися з монтажем будь-яких прохідних вимикачів і встановити всі потрібні пристрої для того, щоб схема нормально функціонувала. Головне - дотримуватися техніки безпеки, не працювати при включеному напрузі в мережі і упевнитися, що використовується працездатна схема.

Підключення прохідного вимикача з підсвічуванням

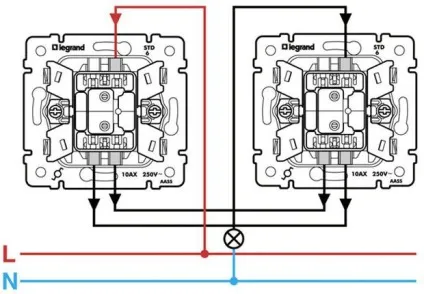

Розглянемо, мабуть, саму невимогливу схему, за допомогою якої можна підключити такі вимикачі. Нуль в схемі позначений синім кольором. Він, потрапивши в розподільну коробку, потім направляється на лампу освітлення. Помаранчевий провід - це фаза. Він проходить з тієї ж коробки на вхід першого з вимикачів. Потім на виходах чорні дроти потрібно з'єднати з вхідними клемами другого перемикача. А потім, уже за все одним проводом пройти до лампи.

Подвійний вимикач з підсвічуванням, схема підключення якого ідентична розглянутим, застосовується в якості пристрою для управління джерелами освітлення, які рознесені один від одного і можуть перебувати на значній відстані. Але керувати ними потрібно з конкретного місця, а часом з двох або трьох.

Особливо відчутний ефект комфорту, коли використовується двоклавішний вимикач з підсвічуванням, схема підключення якого додається в комплекті, на сходах, у великих кімнатах, коли не хочеться вставати, наприклад, з ліжка, щоб вимкнути в спальні світло. Якщо вимикач знаходиться біля дверей - це незручно перед сном. Тому логічніше використовувати прохідний вимикач. Один встановлюється як зазвичай, у двері в приміщенні, а другий біля ліжка, щоб можна було вимкнути світло, не встаючи.

Часто використовують автоматичне регулювання вмикання та вимикання світла. Для цього до лампочок підключають детектори, які реагують на рух або на звук. Або на освітлення - коли стає темно, лампочка включиться самостійно і навпаки.

Таким чином, якщо використовується одноклавішний вимикач з підсвічуванням, схема підключення якого вже розглянута, а також прохідні вимикачі з різною кількістю клавіш, легко досягаються будь-які результати в реалізації дизайнерських задумок і проектів. А простота монтажу обумовлює можливість самостійного проведення робіт, не вдаючись до послуг дорогих фахівців.
