Використання фреймів даних - довідка, arcgis for desktop

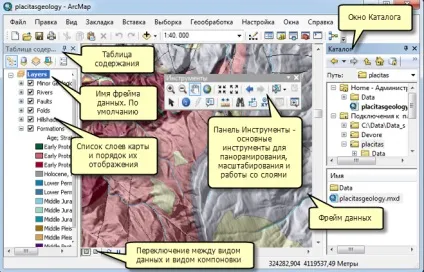

Фрейм даних включає набір шарів, що відображаються в установленому порядку в даному екстенти карти і в заданій проекції. Таблиця змісту зліва від вікна карти показує список шарів, що містяться у фреймі даних.

Кожен шар у фреймі даних використовується для показу інформації з набору даних (наприклад, класу просторових об'єктів або растрового файлу). Порядок шарів в таблиці змісту визначає їх порядок промальовування на карті.

Ви працюєте з просторовими об'єктами, растрами і шарами в лінійних одиницях виміру фрейму даних (метри, фути і т.п.). Коли ви створюєте карту, вона містить фрейм даних за замовчуванням; в таблиці змісту він носить ім'я Шари (Layers), але ви можете перейменувати його за своїм бажанням.

У вигляді даних, вікно відображення - це фрейм даних. Воно показує шари активного фрейму даних, розташовані в послідовності, зазначеної в таблиці змісту від низу до верху.

Підказка:

Ви можете приховати лінійки прокрутки у вигляді даних і вигляді компонування, клацнувши Вид (View)> Лінійки прокрутки (Scroll Bars). Для кожного виду ця настройка встановлюється окремо, і щоб приховати лінійки прокрутки в обох видах, вам необхідно змінити налаштування для обох видах.

Робота з додатковими кадрами даних

У більшості випадків одного фрейму даних достатньо, але ви завжди можете додати ще, клацнувши в головному меню Вставка (Insert)> Фрейм даних (Data Frame). Ви можете видалити фрейм даних, клацнувши на ньому правою кнопкою миші в таблиці змісту і вибравши Видалити (Remove).

Примітка:

Карта повинна містити, принаймні, один фрейм даних. Ви не можете видалити останній фрейм даних на карті.

При додаванні нового фрейму даних в ArcMap він з'являється в таблиці змісту і відображається як активний фрейм даних.

Активний фрейм даних

Якщо у вашому документі картку, потрібно ввести декілька фреймів даних, один з них є активним, саме з ним ви і працюєте. Активний фрейм даних показується в таблиці змісту жирним шрифтом. Щоб зробити кадр даних активним, клацніть на його імені правою кнопкою миші в таблиці змісту і виберіть Активізувати (Activate).

Переміщення шарів між фреймами даних

Якщо ви працюєте з кількома фреймами даних і додаєте нові шари на карту, вони вставляються в активний фрейм. Ви можете перемістити шари з одного фрейма в інший, вибравши і перетягнувши їх мишкою.

Навігація в фреймі даних і робота з його шарами

Інструменти на панелі інструментів Інструменти (Tools)

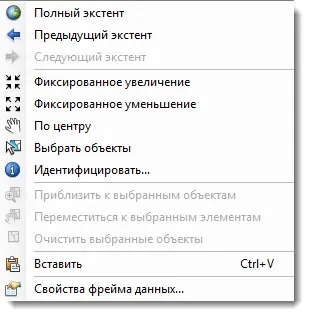

Крім того, якщо натиснути правою кнопкою миші всередині фрейму даних, буде показано контекстне меню інструментів навігації по карті.

При натисканні правою кнопкою миші всередині фрейму даних відкриється це контекстне меню.

Інтерактивне безперервне масштабування / переміщення з використанням шару базової карти

Ви можете активувати безперервне масштабування / переміщення. що сприяє підвищенню продуктивності, особливо при роботі з базовою картою.

Поліпшення продуктивності при відображенні

Ви можете використовувати кілька варіантів для поліпшення продуктивності при відображенні фреймів даних. Ось деякі з них:

• Аналіз (Analyze) карти щодо швидкості відображення.
• Застосування шарів базової карти. що дозволяють зробити відображення шару один раз і використовувати його протягом усього сеансу ArcMap.
• Застосування апаратного прискорення для шарів базової карти і прискорених шарів растра, що може підвищити швидкість інтерактивного відображення.

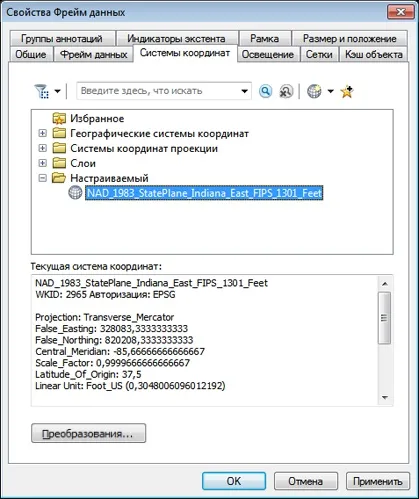

Властивості фрейму даних

Крім того, в цьому вікні містяться і інші властивості фрейму даних, Серед них додавання різних градусних сіток; настройка повного екстента вікна карти, пов'язаного з кнопкою Повний екстент (Full Extent); створення і управління кешем об'єктів для збільшення продуктивності при роботі через мережу; настройка властивостей зовнішнього вигляду, таких як положення фрейму даних на сторінці, тип рамки і колір фону.

У розділі Робота з фреймами даних на компонуванні сторінки наведена докладна інформація про роботу з закладками діалогового вікна Властивості фрейму даних (Data Frame Properties).

Налаштування масштабу карти в відображенні фрейму даних

Ви можете задати певний масштаб, в якому карта буде відображатися у фреймі, за допомогою спадаючого списку Масштаб карти (Map Scale) в головному меню. Введіть потрібне значення або виберіть його зі спадаючого списку.

У розділі Робота з масштабами карт приведена додаткова інформація про роботу з масштабами в ArcMap.

Навігація по карті за допомогою закладок

За допомогою закладок ви можете вказати деякі області на карті, щоб до них було зручно переміщатися. Якщо при роботі в ArcMap ви перейшли до деякого екстенти, який хотіли б зберегти, ви можете додати його в вигляді закладки.

Робота з інструментами фрейму даних

Панель інструментів Інструменти фрейму даних (Data Frame Tools) використовується для деяких спеціальних операцій з фреймами даних. Ви можете відкрити її, клацнувши в головному меню Налаштування (Customize)> Панелі інструментів (Toolbars)> Інструменти фрейму даних (Data Frame Tools).

Типові завдання при роботі з фреймом даних

Нижче перераховані найбільш типові операції і посилання на розділи, в яких міститься докладніша інформація про їх виконання:
